158

Приводные валы

Передние приводные
валы

Снятие

Внимание: подшипник ступицы мо­

жет быть поврежден, если на него

будет действовать вес автомобиля,
например, при перемещении автомо­
биля со снятым приводным валом.

Поэтому,

если

есть

необходимость

переместить

автомобиль

со

сня­

тым приводным валом, сначала за­
крепите подшипник ступицы, как по­
казано на рисунке.

После разъединения приводного вала

и

ступицы

работайте

осторожно,

чтобы не повредить зубцы ротора

датчика частоты вращения на при­
водном валу.

1. Снимите нижние кожухи защиты

двигателя.

2. {Механическая КПП)

Слейте трансмиссионное масло.

(Автоматическая КПП)

Слейте рабочую жидкость.

Примечание к установке: тип масла

(рабочей жидкости) см. в главе

Техническое обслуживание и общие

процедуры проверки и регулировки").
3. (Модели 4\/]/0) Слейте масло из

раздаточной коробки.

4. Поддомкратьте автомобиль, сними­
те переднее колесо.

Момент затяжки....................... 103 Н м
5. Отверните гайку приводного вала,

а) Расконтрите гайку.

Тип 1

1

f

f

>

64 Нм

1

♦ 2

'-s.

f

1

♦ 2

49 Нм

■ 8 Нм

♦ 216 Нм

■ 142 Нм

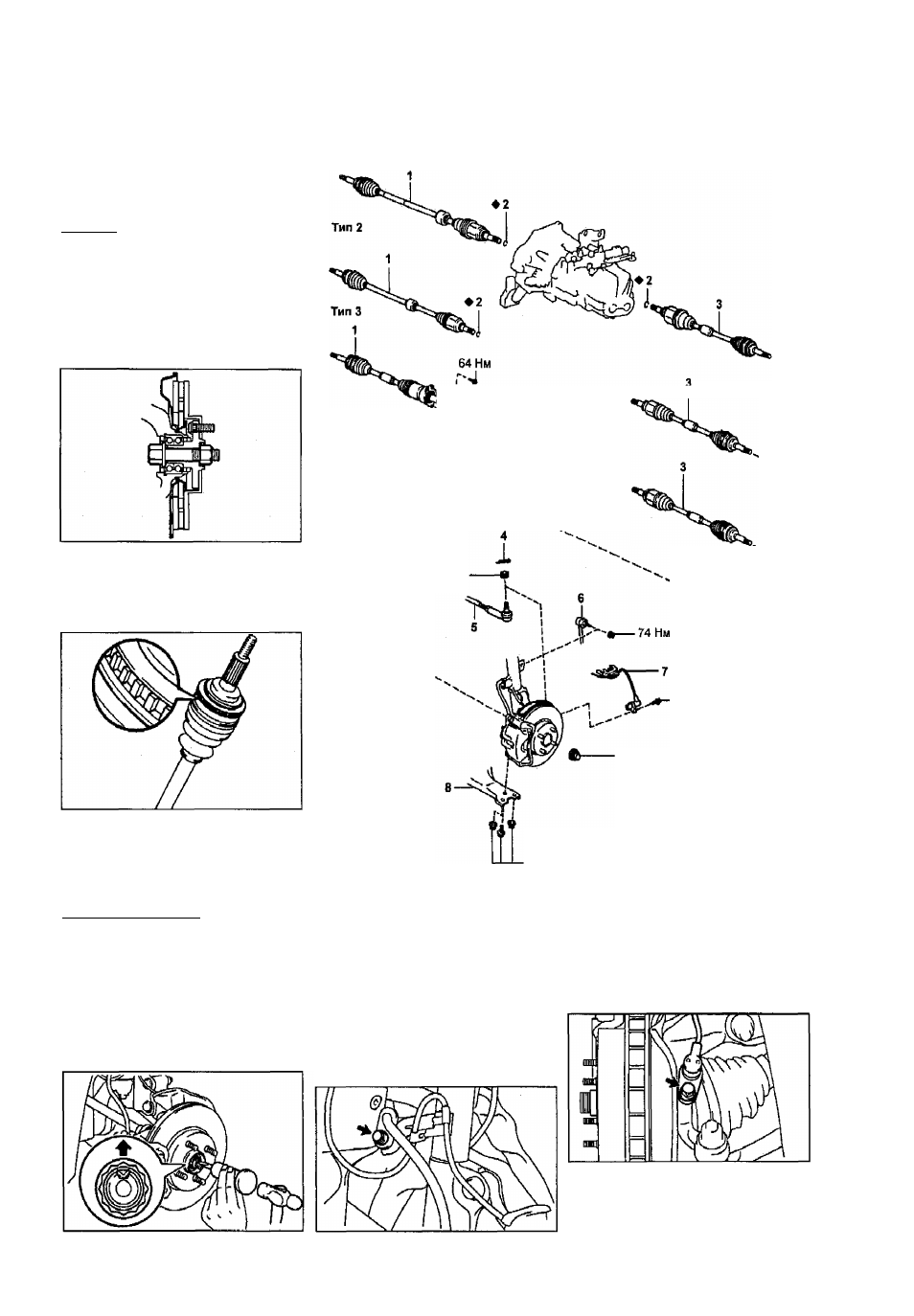

Снятие передних приводных валов. 1 - правый приводной вал, 2 - сто­

порное кольцо, 3 ' левый приводной вал, 4 • шплинт, 5 - наконечник руле­
вой тяги, 6 - стойка стабилизатора, 7 - датчик частоты вращения передне­
го левого колеса, 8 - нижний левый рычаг передней подвески.

6) Ослабьте гайку при нажатой пе­
дали тормоза.

Момент затяжки....................... 216 Н м

6. Снимите датчик частоты вращения

(ABS) с поворотного кулака,

а) Отверните болт крепления фик­
сатора жгута проводов к амортиза­
тору.

Момент затяжки........................... 8 Н м

б) Отверните болт и снимите датчик
частоты вращения (ABS) с поворот­
ного кулака.

Момент затяжки.........................29 Н м

7. Отсоедините наконечник рулевой
тяги от рычага поворотного кулака.

а) Снимите шплинт и отаерните гайку.

Момент затяжки..........................49 Нм
