Системы ABS, BA и EBD

221

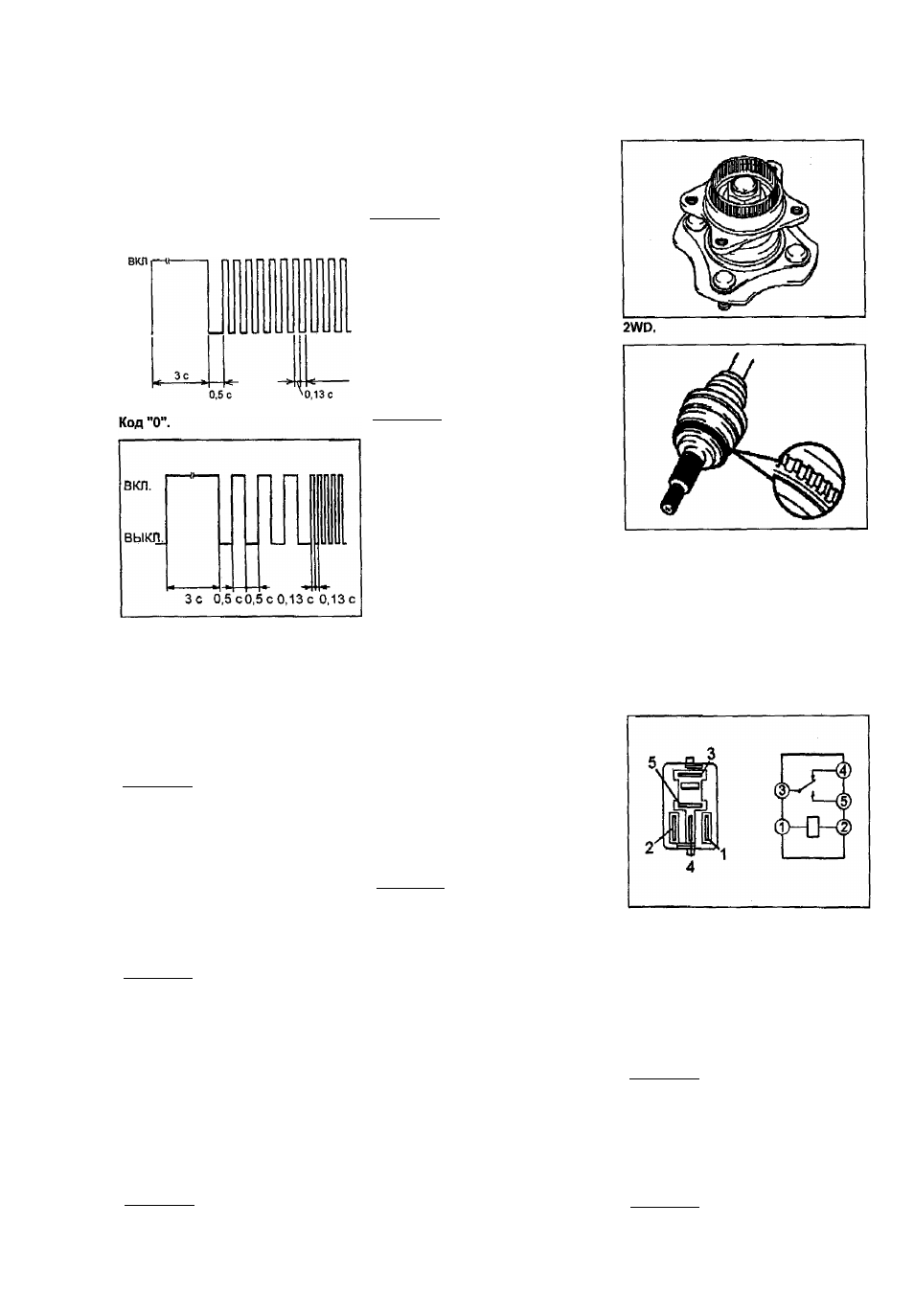

5, Включите зажигание. Если система

ABS в норме, то мигания индикатора

будут соответствовать показанным на

рисунке.

Код нормального состояния
системы ABS.

Модели 2WD

Модели 4WD

8ЫКЛ

Код "3".

6. Проверка при движении автомо­

биля.

а) Запустите двигатель.
б) Проверьте состояние индикато­
ра при различных скоростях дви­
жения.

Номинальное состояние индикатора:

При О - 45 км/ч:

- Индикатор мигает.

Примечание: на скорости около 20 км/ч
слегка нажмите на педаль тормоза.

При 45 - 80 км/ч:

-

Индикатор мигает, если сис­

тема неисправна.
-
Индикатор не горит, если сис­

тема исправна.

При 80 - км/ч:

-

Индикатор мигает постоянно,

если система неисправна.
- Индикатор мигает 1 секунду, а

затем гаснет, если система ис­
правна.

Примечание:

-

Поддерживайте скорость от 45

до 80 км/ч более 1 секунды.
- При изменении скорости не до­
пускайте проскальзывания колес.

- Проверьте напряжение на выво­
дах датчика частоты вращения на

скорости 3 - 5 км/ч.

- Проверьте изменение напряжения
датчика

частоты

вращения

при

скорости более 45 км/ч.

7. Считайте коды неисправностей.

а) Остановите автомобиль. Индика­
тор ABS будет мигать.
б) Закоротите выводы "Тс" и "CG"
разъема 0LC3.

Примечание: не снимайте перемычку
между выводами "Ts" и "CG”.

в) Включите зажигание.
г) Если в системе есть неисправ­

ность, то определите код неис­
правности по количеству вспышек
индикатора

ABS

{см.

таблицу

"Коды неисправностей датчиков
частоты вращения и датчика за­

медления").

Примечание: если имеются два или
более кода неисправности, то сна­

чала

будет

выводиться

наимень­

ший.

д) Выключите зажигание и снимите

перемычки с выводов ”Тс", "Ts" и
"CG" разъема DLC3.

Датчики частоты

вращения передних
колес

Снятие и установка

Примечание:

-

При снятии py/foeodcmeyûmecb

сборочным рисунком "Датчик час­
тоты вращения заднего колеса".

- Установку проводите в

порядке,

обратном снятию.

Проверка

1. Измерьте сопротивление между
выводами разъема каждого датчика.
Номинальное
сопротивление
................. 1 , 4 - 1 , 8 кОм

Если значение не соответствует но­
минальному, то замените датчик.
2. Проверьте отсутствие проводимо­
сти между каждым из выводов и кор­
пусом датчика. Если имеется прово­
димость, то замените датчик.

3. Проверьте правильность установки

датчика частоты вращения колеса и

соответствие момента затяжки болта
крепления датчика допустимому зна­
чению.

Момент затяжки........................... 8 Н-м

4. Проверьте ротор датчика на отсут­
ствие царапин, трещин, деформации

или отсутствия зубцов.

Датчики частоты

вращения задних колес

Снятие и установка

примечание:

-

При

снятии

руководствуйтесь

соответствующим

рисунком

Дат­

чики

частоты

вращения

задних

колес".
- Установку проводите в порядке,

обратном снятию.

Проверка

1. Измерьте сопротивление между

выводами разъема датчика.
Номинальное

сопротивление........ .........0 , 9 - 1 , 3 кОм
Если значение не соответствует но­
минальному, то замените датчик.
2. Проверьте отсутствие проводимо­
сти между каждым из выводов и кор­
пусом датчика. Если проводимость
есть, то замените датчик.
3. Проверьте правильность установки

датчика и соответствие момента затяж­

ки болта крепления датчика допусти­
мому значению.
Момент затяжки........................... $ Н-м

4, Проверьте ротор датчика на отсут­
ствие царапин, трещин, деформации

или отсутствия зубцов.

4WD.

Проверка управляющих
реле

Проверьте работу реле электромаг­
нитных клапанов и реле электрическо­
го насоса.

а) Убедитесь в наличии проводимо­
сти между выводами "Г и "2", "3" и
"4" и отсутствии проводимости меж-

ду выводами "3" и "5".

б) Подайте напряжение аккумуля­

торной батареи на выводы "1" и ”2".

в) Убедитесь в наличии проводимо­
сти между выводами "3" и "5" и в от­
сутствии проводимости между вы­
водами "3" и "4".

Модулятор давления

Снятие и установка

Примечание: снятие и установка, мо-
дулятора давления описана в главе

"Системы

улучшения

управляемости

автомобиля (ABS, TRC, VSC и ВА)".

Проверка

проверьте проводимость и сопротив­

ление между выводами разъемов мо­
дулятора, как показано в таблице.

Примечание: значения сопротивления
приведены для температуры 25°С.
