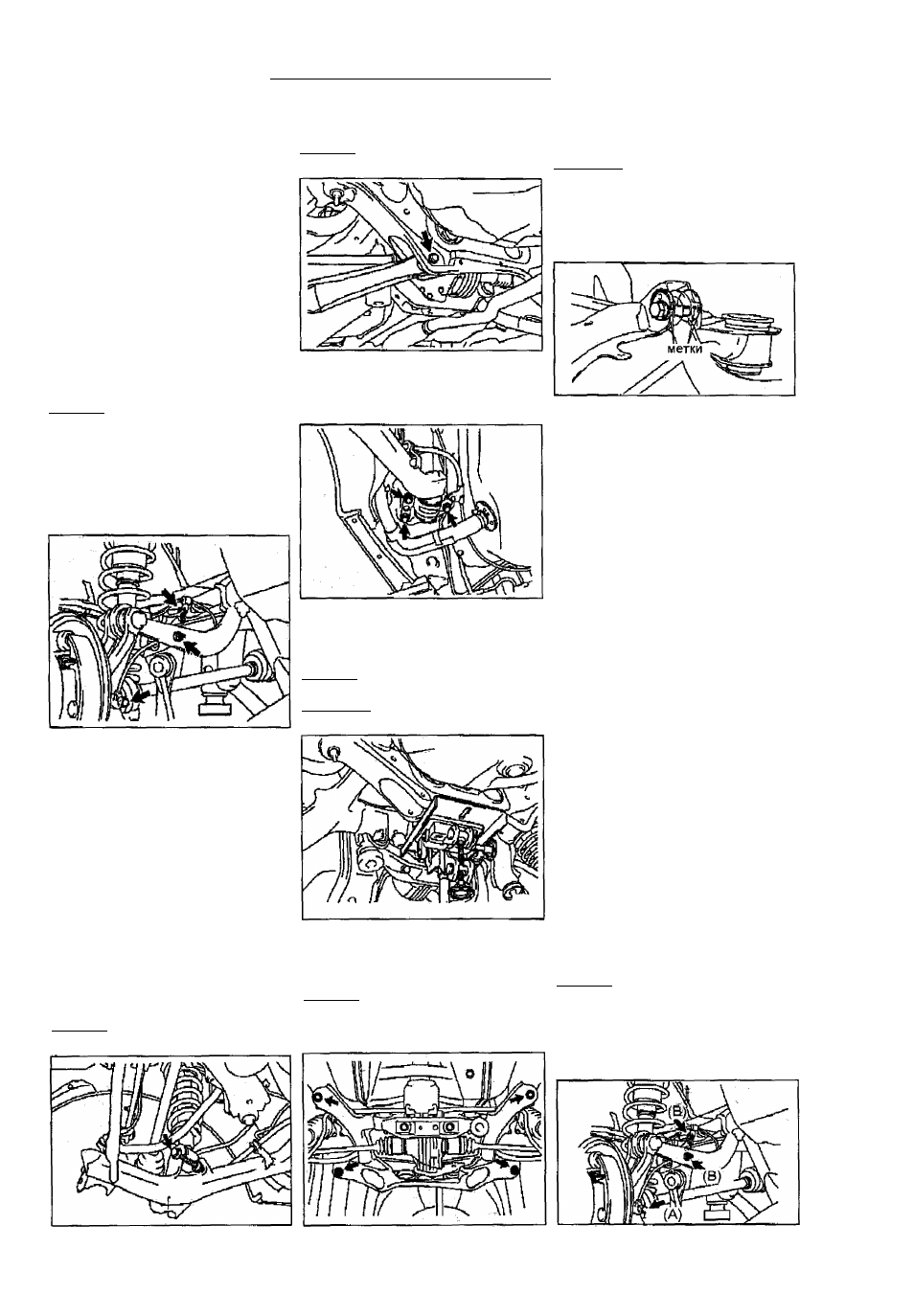

Задняя подвеска (модели 4УУР)
Верхний регулировоч
ный рычаг задней
подвески
1. Снимите заднее колесо.
2. Снимите трубу системы выпуска.
3. Снимите карданный вал в сборе с
опорным подшипником (см. главу
"Карданный вал").
4. Отсоедините левую и правую стой
ки стабилизатора поперечной устой-
чивости от кулака {см. соответствую
щий раздел).
5. Отверните контргайки ступиц зад
ней оси (см. соответствующий раз
дел).
6. Снимите тормозные барабаны (см.
главу "Тормозная система").
7. Отверните гайки и болты и отсо
едините датчики частоты вращения
левого и правого колес и их провода.
Внимание:
- Убедитесь в отсутствии посто
ронних частиц в датчике частоты
вращения.
- При отсоединении датчика час
тоты вращения от кулака, верхне
го рычага и подрамника будьте
осторожны, не повредите датчик и
его провод.
б) Отверните гайку и снимите зад
ний болт крепления левого нижнего
рычага к подрамнику.
Внимание: зафиксируйте гайку и,
вращая болт, снимите её.
В) Отверните три болта крепления
передней опоры левого нижнего ры
чага задней подвески. Снимите
нижний рычаг.
15. Снимите подрамник задней под
вески.
а) Установите домкрат под попереч
ную балку.
Внимание: опора домкрата не должна
касаться вязкостной муфты.
Примечание: подрамник снимается в
сборе с редуктором.
8. Снимите тормозные колодки левого
и правого колес (см. главу "Тормозная
система").
9. Отсоедините тросы стояночного тор
моза (см. главу "Тормозная система").
10. Отсоедините тормозные трубки
(см. главу "Тормозная система").
11;; Отсоедините нижние рычаги зад
ней подвески от кулаков (см. соответ
ствующий раздел).
12. Отсоедините верхний регулиро
вочный рычаг от кулака.
13. Снимите левую и правую ступицы
задней оси в сборе (см, соответст
вующий раздел).
14. Снимите нижние рычаги задней
подвески.
а) Отверните гайку с нижней сторо
ны стойки задней подвески и сними
те болт.
: >
Внимание:
зафиксируйте
гайку
и,
вращая болт, снимите её.
16. Снимите верхний регулировочный
рычаг.
а) Нанесите метки на эксцентрик ре
гулировки развала и рычаг.
Примечание:
метки
наносятся
на
эксцентрик и на его шайбу (с обоих
сторон).
б) Отверните гайку и снимите экс
центрик регулировки развала, шай
бу эксцентрика и верхний регулиро
вочный рычаг.
Зоре (см, соответст-
б) Отверните два болта и две гайки
и, медленно опуская домкрат, сни
мите подрамник задней подвески в
сборе с редуктором.
Внимание:
при
снятии
подрамника
задней подвески будьте осторожны,
не повредите датчик частоты вра
щения и его провод.
Установка
1. Подсоедините верхний регулиро
вочный рычаг к подрамнику. Устано
вите эксцентрик регулировки развала
и шайбу эксцентрика, совместив мет
ки, сделанные при снятии. Временно
затяните гайку,
2. Установите подрамник задней под
вески.
а) Медленно поднимая подрамник в
сборе с редуктором при помощи
домкрата установите его на автомо
биль.
б) Затяните 2 болта и 2 гайки креп
ления подрамника задней подвески.
Момент затяжки...................... . 105 Н м
3. Подсоедините верхний регулиро
вочный рычаг к кулаку и временно за
тяните гайку крепления.
4. Установите левую и правую ступи
цы задней оси в сбс
вугащий раздел).
5. Установите нижние рычага задней
подвески (см. соответствующий раздел).
6. Подсоедините тормозные трубки
(см. главу "Тормозная система").
7. Подсоедините тросы стояночного
тормоза (см. главу "Тормозная сис
тема").
8. Установите тормозные колодки ле
вого и правого колес (см. главу
"Тормозная система").
9. Установите датчики частоты вра
щения задних колес.
а) Установите датчик частоты вра
щения заднего левого колеса и его
провод. Затяните гайку и два болта.
Момент затяжки............. .....8,0 Н м (А)
Момент затяжки...................5,0 Н-м (В)
Внимание:
- Убедитесь е отсутствии поврег
ждений датчика и его провода.
- Убедитесь в отсутствии посто
ронних частиц на роторе датчика.
-
При установке убедитесь, что
провод датчика нё перекручен.
