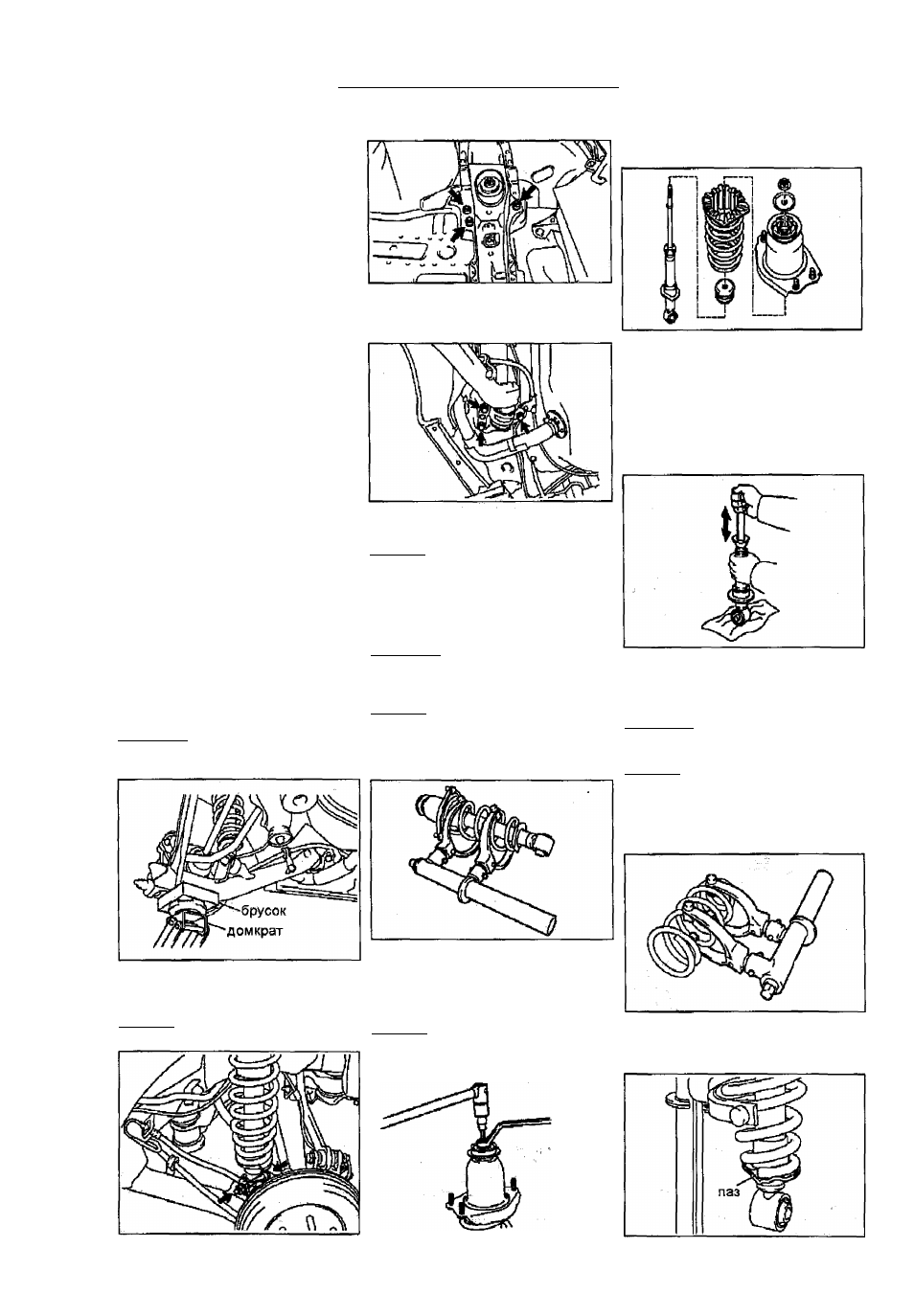

Задняя подвеска (модели 4УУР)
183
- центральный вещевой ящик ба
гажного отделения,
- правый вещевой ящик багажного
отделения,
- левый вещевой ящик багажного
отделения,
- отделку порога задней двери,
- боковую отделку багажного отде
ления.
(Универсал)
- отделку порога задней двери,
- отделку порЬга задней боковой
двери,
- уплотнитель задней боковой двери,
- боковину спинки заднего сиденья,
- крышку №t центрального вещево
го ящика багажного отделения,
- крышку №2 центрального вещево
го ящика багажного отделения,
-
дополнительную крышку цен
трального вещевого ящика багажно
го отделения,
- центральный вещевой ящик ба-
гажногО)1хгделения,.
- праи4МЙ1^вещеюй ящик багажного
отдеяения:(с(ПБд'но;; ’■ ..
- левьшпвдщевой'1>^ящик багажного
0тде1?йния5>?
Л'
-
отДелку111жапрааляющей ремня
безопасности заднего левого сиде
нья,
- левую боковую отделку багажного
отделения.
(Седан)
- напольный коврик багажника,
- отделку порога задней двери,
- боковую отделку багажника.
3. Отсоедините левую и правую стой
ки стабилизатора поперечной устой
чивости от кулака (см. соответствую
щий раздел).
4. Снимите стойку задней подвески.
а)
Поддомкратьте нижний рычаг
задней подвески.
Примечание:
используйте
деревян
ный брусок в качестве проставки
между балкой и домкратом.
в) Отверните три гайки крепления 4. Снимите шайбу, верхнюю опору
стойки задней подвески к кузову. стойки с кронияейном, верхний виб
роизолятор и ограничитель хода сжа
тия пружины.
г) Отверните три болта крепления
передней опоры нижнего рычага
задней подвески.
б) Отверните гайку с нижней сторо
ны стойки задней подвески и сними
те болт.
Внимание:
зафиксируйте
гайку
и,
вращая болт, снимите её.
5. Снимите пружину. Снимите специн-
струмент с пружины.
Проверка амортизатора
Вытягивая и утапливая шток аморти
затора, убедитесь, что его ход плав
ный и отсутствуют постороннее сопро
тивление или шум. При неисправности
замените амортизатор.
д)
Отожмите нижний рычаг и сними
те стойку задней подвески в сборе.
Внимание: не отжимайте нижний ры
чаг более, чем это необходимо для
снятия стойки задней подвески.
Разборка
1. Установите специнструмент для
сжатия пружины.
Примечание: не закрепляйте спвцин-
струмент за верхний и нижний витки
пружины.
2. Сожмите пружину.
Внимание:
-
Не используйте пневматический
инструмент для данной операции.
- Для сжатия пружины можно приме
нять гидравлический инструмент.
Сборка
1. Используя специнструмент, сожми
те пружину.
Примечание: не закрепляйте специн
струмент за верхний и нижний витки
пружины.
Внимание:
-
Не используйте пневматический
инструмент для данной операции.
- Для сжатия пружины можно при
менять
гидравлический
инстру
мент.
3. Отверните контргайку, расположен
ную в центре верхней опоры стойки,
удерживая шток от проворачивания
при помощи ключа с внутренним шес
тигранником.
Внимание: убедитесь, что шток на
дежно зафиксирован при помощи клю
ча с внутренним шестигранником:
2. Установите пружину на стойку, со
вместив паз нижнего седла стойки с
нижним концом пружины.
