86 Двигатель — общие процедуры ремонта

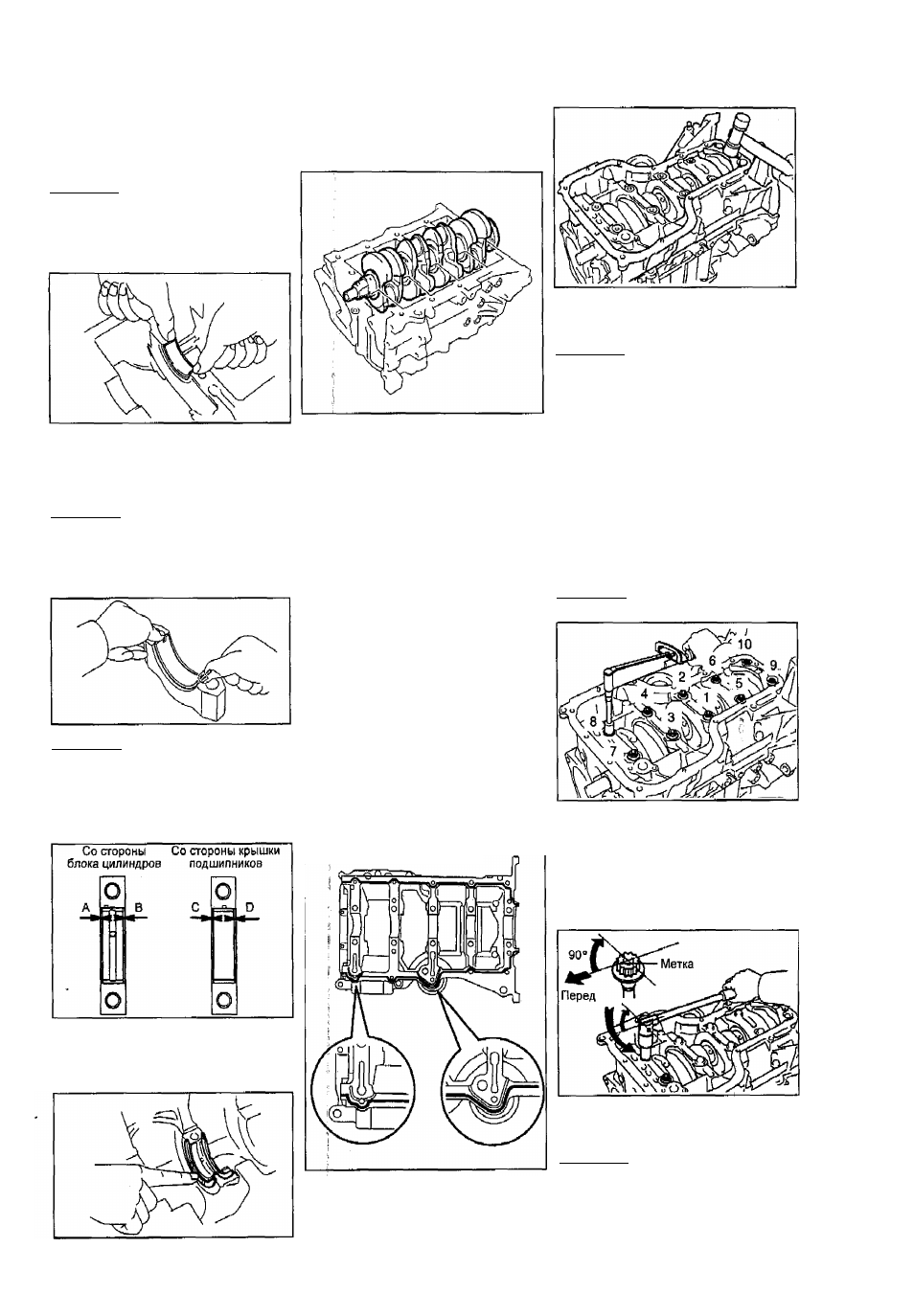

б) (112-РЕ, 21г-вЕ) Установите
вкладыши коренных подшипников,
совместив их выступы с выточками
(углублениями) в крышке коренных
подшипников.
Примечание: очистите заднюю сто­
рону вкладыша подшипника и поверх­
ность крышки подшипников, контак­
тирующую с вкладышем. Не допус­
кайте попадания масла и грязи на
эти поверхности.
в) (т!-ЕЕ, 2Н1-РЕ) Установите
вкладыши коренных подшипников,
совместив их выступы с выточками
(углублениями) в крышке коренных
подшипников.
Примечание: очистите заднюю сто­
рону вкладыша подшипника и поверх­
ность крышки подшипника, контак­
тирующую с вкладышем. Не допус­
кайте попадания масла и грязи на
эти поверхности.
Примечание: установите подшипни­
ки так, чтобы с обеих сторон был
зазор. Разница зазоров слева и спра­
ва не должна превышать следующее
значение:
А-В = 0,8мми ниже;
С-0 = 0,4 мм и ниже.
2. Установите верхние упорные полу­
кольца в постель коренного подшип­
ника №3 смазочными канавками на-
ружу.
3. Нанесите моторное масло на верх­
ние вкладыши коренных подшипников
и уложите коленчатый вал в блок ци­
линдров.
4, (112-РЕ, 221-ОЕ) Установите крыш­
ку коренных подшипников в блок ци­
линдров.
а) Удалите старый герметик. Будьте
осторожны, не повредите контакт­
ные поверхности верхней части мас­
ляного поддона и блока цилиндров.
- [Используя лезвие и скребок, уда­
лите старый герметик с контактных
поверхностей и из углублений под
герметик.
-Тщательно очистите все компо­
ненты перед установкой.
-[Используя безосадочный раство­
ритель, очистите поверхности пе­
ред нанесением герметика.
б) Нанесите герметик на крышку ко­
ренных подшипников, как показано
на рисунке.
- Не наносите избыточное количе­
ство герметика на контактные по­
верхности.
• Детали должны быть собраны в
течение времени, указанного в ин­
струкции по применению гермети­
ка. В противном случае герметик
должен быть очищен и нанесен
снова.
Толщина герметика
2 - 3 м м
5. (Ш-РЕ) Заверните двенадцати­
гранные болты крепления крышки
подшипников.
Примечание:
- Болты крепления крышки под­
шипников затягиваются в три ша­
га (6) и (г).
- Если один из болтов деформиро­
ван или не затягивается номи­
нальным моментом затяжки, заме­
ните его.
а) Нанесите тонкий слой моторного
масла на резьбы и под головки бол­
тов крепления крышки коренных
подшипников.
б) Установите и равномерно затяните
10 болтов крышки коренных подшип­
ников в несколько проходов в показан­
ной на рисунке последовательности.
Момент затяжки.........................22 Н м
Примечание: если болт не затягивает­
ся указанным моментом, замените его.
в) Нанесите на грань болта, обра­
щенную к передней части двигате­
ля, метку.
г) Доверните болты на 90"^ в поряд­
ке, указанном выше.
д) Убедитесь, что все метки повер­
нуты на 90® от первоначального по­
ложения.'
в) Молотком с пластиковым бойком
слегка обстучите крышку коренных
подшипников для ее правильной ус­
тановки.
6, (212-вЕ) Заверните двенадцати­
гранные болты крепления крышки
подшипников.
Примечание:
- Болты крепления крЫшки под­
шипников затягиваются в четыре
шага (б), (в), (д) и (е).
- Если один из болтов деформиро­
ван, замените его.
