71

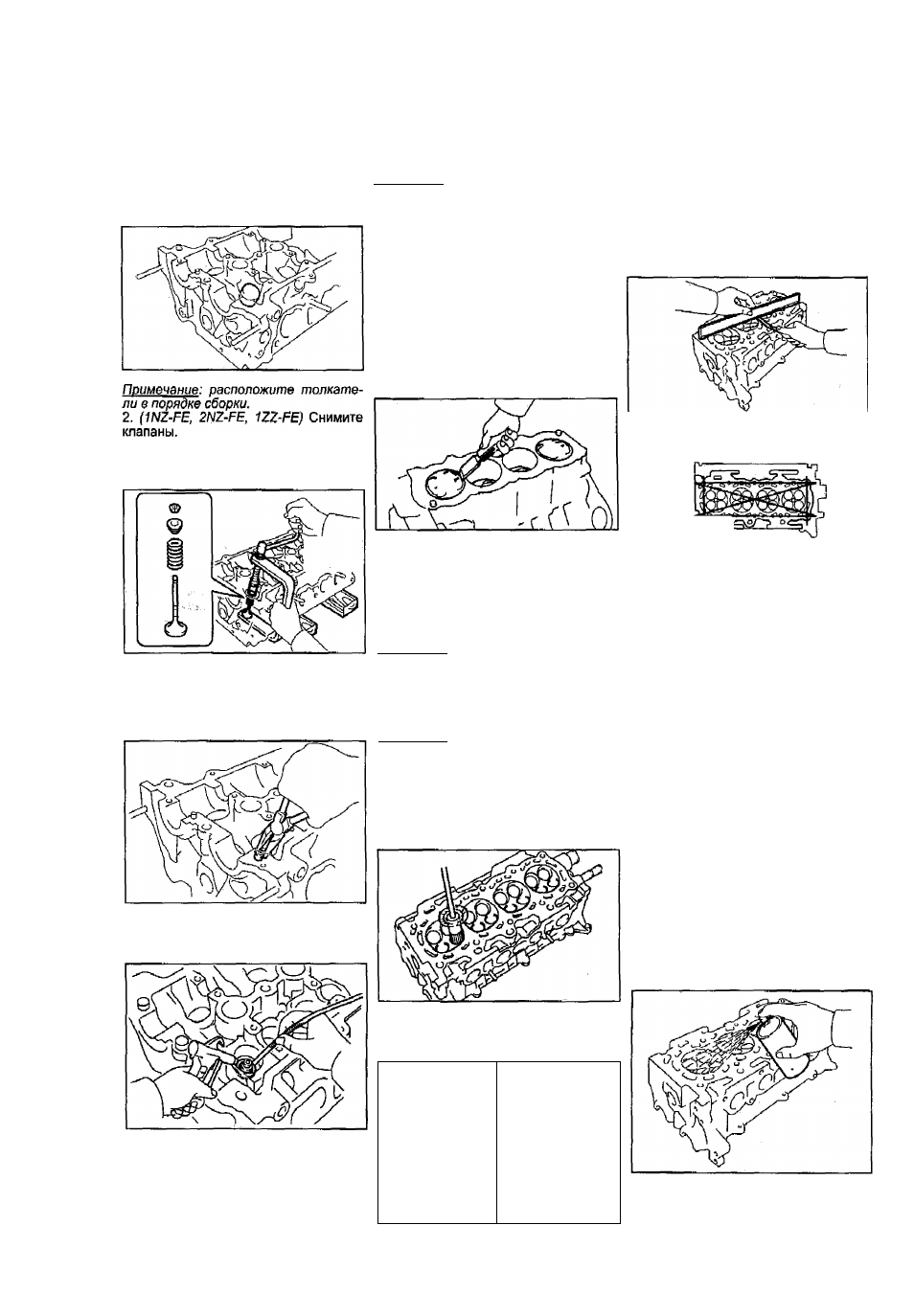

Двигатель — общие процедуры ремонта

Головка блока

цилиндров

Разборка

1. Снимите толкатели.

а) С помощью подходящего приспо­

собления сожмите клапанную пру­

жину и снимите два сухаря.

б) Снимите тарелку пружины клапа­
на, пружину клапана, клапан.
в) Используя плоскогубцы с длин­

ными губками, снимите маслосъем­
ные колпачки.

в) Снимите седло пружины.
г) Снимите клапан.

Примечание:

расположите

клапаны,

пружины, седла пружин и тарелки

пружин в порядке сборки.

Проверка, очистка и ремонт

деталей головки блока ци­

линдров

1. Очистите днища поршней и поверх­

ность блока цилиндров, сопрягаемую
с головкой блока цилиндров,

а) Проворачивая коленчатый вал,
последовательно установите порш­

ни в ВМТ. Скребком очистите по­
верхности днищ поршней от угле­
родных отложений.

г) При помощи сжатого воздуха и
магнитного стержня извлеките сед­

ло пружины.

3. (212-6Е) Снимите клапаны.

а) С помощью подходящего приспо­
собления сожмите клапанную пру­
жину и снимите два сухаря, тарелку

пружины, пружину.

б) Снимите маслосъемные колпачки.

и

3. Проверьте головку блока цилиндров.

а) Прецизионной линейкой и пло­
ским щупом, как показано на рисун­
ке, проверьте неплоскостность ра­

бочих поверхностей головки блока
цилиндров, сопрягаемых;

- с поверхностью блока цилиндров;
- с поверхностями впускного и вы­

пускного коллекторов.

б) Скребком снимите остатки про­

кладки головки блока с поверхности

разъема блока цилиндров.
в) Сжатым воздухом удалите угле­

родные отложения и остатки про­
кладки головки блока с поверхно­
стей, отверстий под болты.

Примечание: используя сжатый воз­
дух, берегите глаза.
2. Очистите головку блока цилиндров.

а) Очистите поверхность головки
блока от остатков прокладки головки
блока.

Примечание:

будьте осторожны,

чтобы

не

повредить

поверхность

головки блока, сопрягаемую с про­
кладкой.

б) Очистите поверхности камер сго­

рания головки блока металлической
щеткой, удалив остатки углеродных
отложений.

Поверхность головки блока цилиндров,

сопрягаемая с:

- блоком цилиндров

- впускным коллектором

О

выпускным коллектором

Максимально допустимая неплооко-
стность поверхности:

газового стыка:

1Ыг-РЕ, 2М1-РЕ, т-ЕЕ.... 0,05 мм

ггг-^Е

.........................

о

,20

мм

привалочной впускного коллектора:

ÍЛ/Z-FE, 2Мг-ГЕ, 111-ЕЕ.... 0,10 мм

211-ПЕ...............................0,20 мм

привалочной выпускного коллектора:

тг-РЕ, 2Ы1-РЕ. Ш-РЕ.... 0,10мм

222-вЕ............................... 0,30 мм

Если величина неплоскостности

превышает максимально допусти­
мую, замените головку блока ци­

линдров.
б) Используя проникающий краситель,

проверьте наличие трещин в камерах
сгорания, впускных и выпускных кана­

лах и на поверхности газового стыка.

При наличии трещин замените головку

блока цилиндров.

в) Очистите отверстия направляю­
щих втулок головки блока щеткой и
растворителем.

4. Очистите клапаны,

а) Скребком снимите налет углеро­

дистых отложений с тарелки клапана.
