Автоматическая коробка передач
137

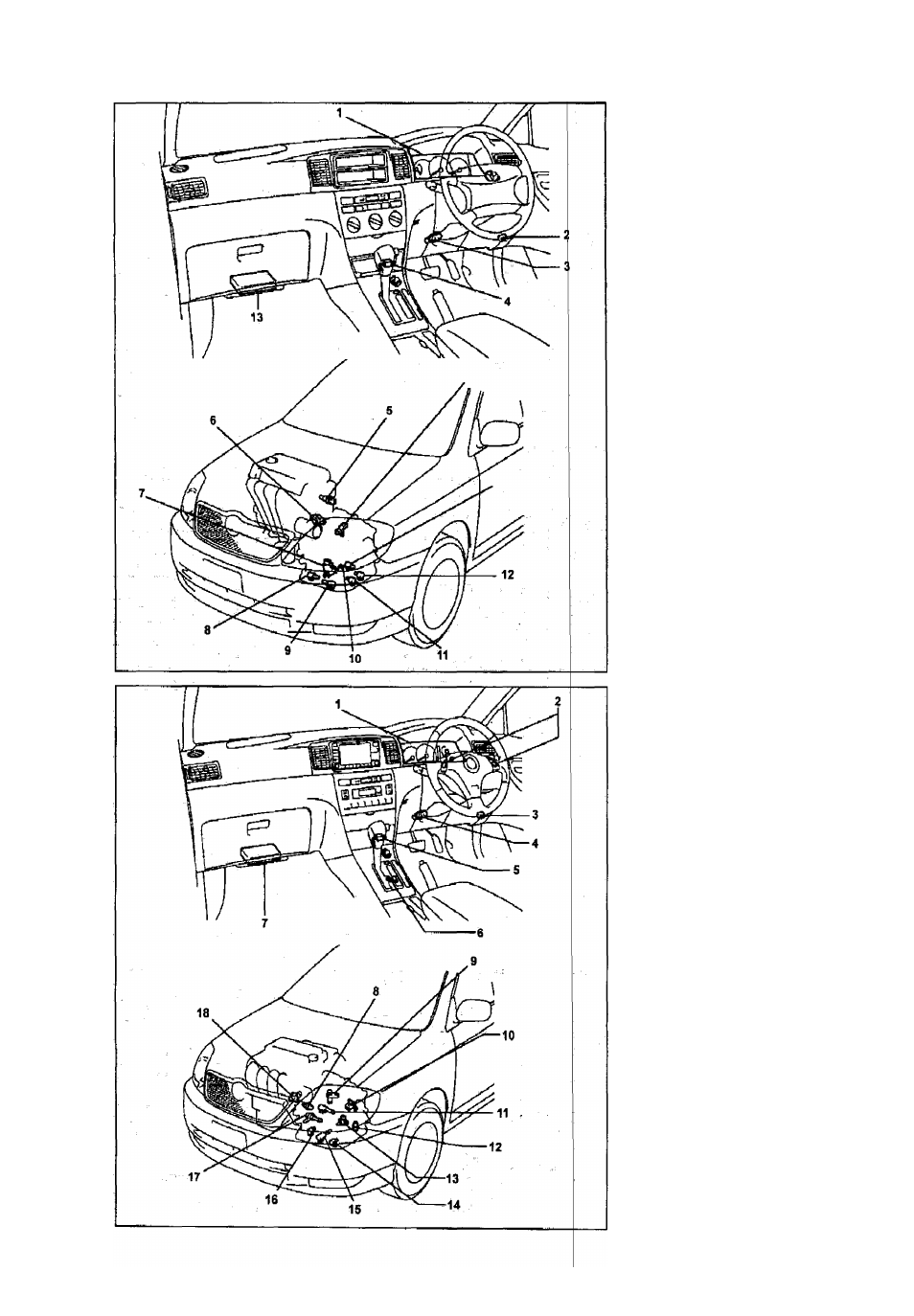

Расположение эле)п'рических
элементов системы управления
коробкой передач (и441Е).
1 - комбинация приборов,
2 • диагностический разъем ОЬСЗ,
3 - выключатель стоп-сигналов,
4 - выключатель повышающей
передачи,
5 - датчик температуры охлаж
дающей жидкости двигателя,
6 - датчик положения
дроссельной заслонки,
7 - выключатель запрещения
запуска двигателя,
8 - электромагнитный клапан бло
кировки гидротранс(^орматора,
9 - электромагнитный клапан
управления давлением в основ
ной магистрали,
10 - датчик температуры рабочей
жидкости АКПП,
11 - электромагнитный клапан
№
2
,
12 - электромагнитнь|й клапан №1
13 - электронный блок
управления АКПП и двигателем.
Расположение электрических
элементов системы управления
коробкой передач (U240E).
1 - комбинация приборов,
2 - переключатель передач
на рулевом колесе (UP - DOWN),
3 - диагностический разъем DLC3,
4 - выключатель стоп-сигналов,
5 - выключатель повышающей
передачи,
6 - датчик режима ручного
переключения,
7 - электронный блок управления
АКПП и двигателем,
б - датчик температуры охлаж
дающей жидкости двигателя,
9 - датчик частоты вращения
(NC),
10 - датчик частоты вращения
(NT),
11 - электромагнитный клапан
управления давлением
в основной магистрали (SLT),
12 - датчик частоты вращения
ВХОДНОГО вала коробки передач,
13 - выключатель запрещения
запуска двигателя,
14 - электромагнитный клапан
№4(84),
15 - электромагнитный
клапан №2 (SL2),
16 - электромагнитный клапан
DSL,
17 - электромагнитный
клапан №1 (SL1)
18 - датчик положения
дроссельной заслонки.
