Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Механическая часть

39

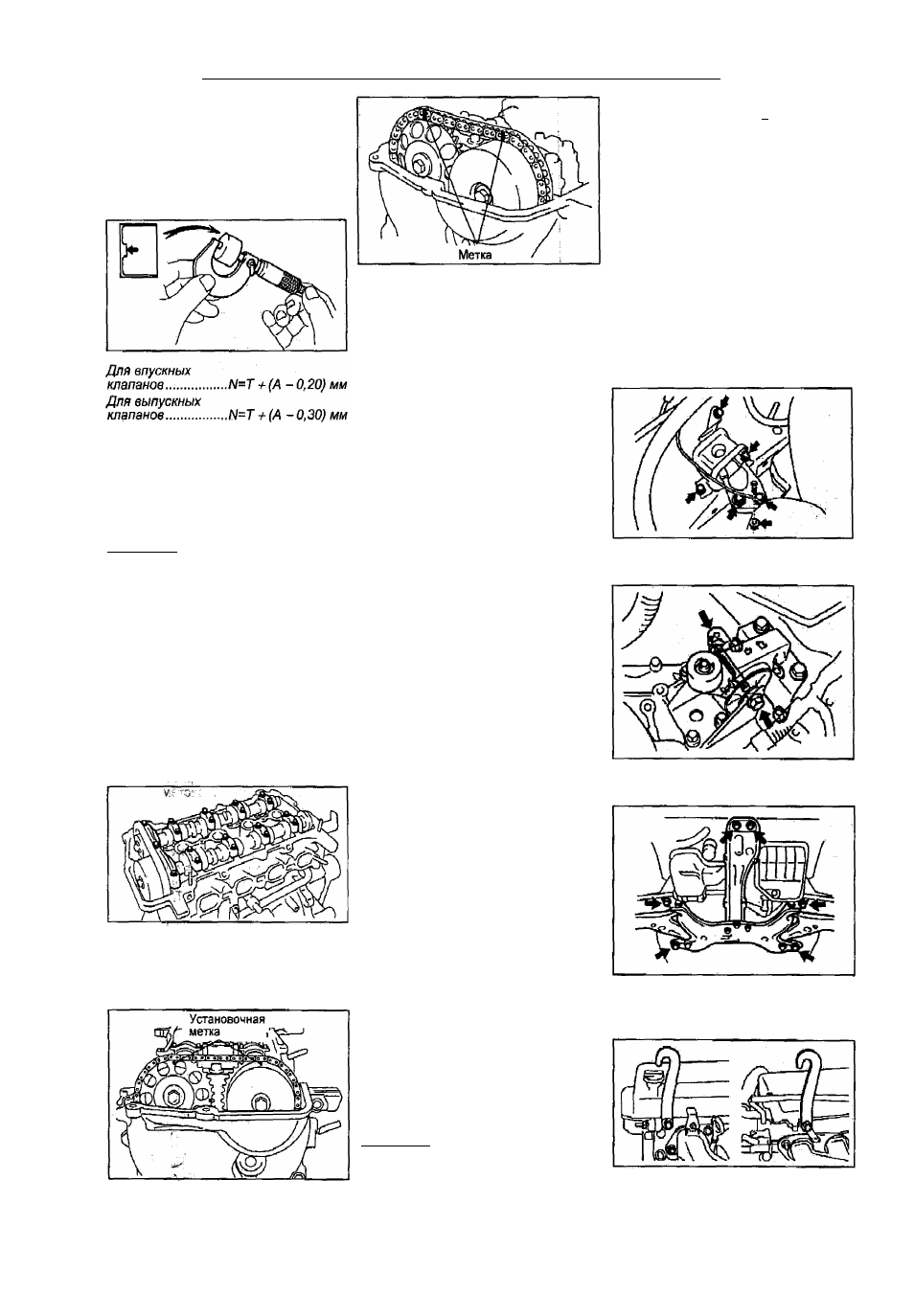

л) Определите размер {толщину)

нового толкателя.

- Микрометром определите толщи­

ну заменяемого толкателя.

- Вычислите по формуле толщину
нового толкателя так, чтобы зазор

в приводе клапанов был в преде­
лах рекомендуемого.

где N - толщина нового толкателя,

Т - толщина снятого (отработав­

шего) толкателя, А - измеренный
зазор в данном клапане.

Номинальный зазор в приводе клапа­
нов (на холодном двигателе):

впускных.,,,..................0,15 - 0,25 мм
выпускных...................0,25 - 0,35 мм

Примечание:

толкатели

выпускают­

ся 35 размеров с шагом 0,02 мм,
толщиной от 5,06 мм до 5,74 мм.

м) Установите толкатели клапанов
(см. раздел "Двигатель - общие про-
цедары ремонта").
н) Повернкгге шкив коленчатого вала
и совм|с1'ите его риску с меткой "0“
на крышке|4епи привода РРМ.
о) Удерживая цепь, установите рас­

пределительный вал впускных кла­
панов о& звездочкой в сборе.
п) Совместите метки на цепи и звез­

дочке распределительного вала.

р) Установите два распределитель­
ных вала'^й звездочки в сборе (см.
раздел "ТблЬвиа блока цилиндров").

с) Извлеките стержень из натяжите­
ля цепи привода ГРМ.
т) Убедитесь, что установочные мет­

ки на звездочках направлены вверх,
как показано на рисунке.

у) Убедитесь, что установочные мет»1
и метки цепи совмещены, как показано

на рисунле.

ф) Установите две новые заглушки в
крышку головки блока цилиндров.

Момент затяжки......... ......

1

...

.....15 Н-м

х) Проверьте зазор в приводе кла­
панов (см. выше).

5. Установите крышку головки блока
цилиндров (см. раздел "Головка;блока

цилиндров").

;

Двигатель в сборе

Снятие

1. Удалите топливо из топливной сис­

темы (см. главу "Система впрыска то­

плива").

2. Снимите правую и левую нйжние
защиты двигателя.
3. Слейте охлаждающую жидкость.
4. Снимите колесо.

5. Снимите крышку №2 головки |блока
цилиндров,

I

6. Снимите аккумуляторную батарею.
7. Снимите шланг воздушного фильт­

ра и воздушный фильтр в сборе. I
8. (Модели 4И/р) Слейте рабочую

жидкость АКПП.

I

Момент затяжки......... .................49 Н-м
9. (Модели 41/И0) Слейте трансмисси­
онное масло.
Момент затяжки.......... ............... 49 Н м

10. Снимите полку аккумуляторной ба­

тареи.

I

11. Отсоедините топливную трубку.
12. Отсоедините трос акселератфа.
13. Отсоедините впускной шланг ра­

диатора.

I

14. Отсоедините выпускной шланг ра­

диатора.

15. (Модели с АКПП) Отсоедините

впускную и выпускную трубки' №1
маслоохладителя.

16. (Модели с МКПП) Отсоедините

трос выбора передачи КПП.

17. (Модели с МКПП) Отсоедините

трос переключения передачи КПП.

18. (Модели с АКПП) Отсоедините

трос управления АКПП,

19. Отсоедините впускной и выпускной

шланги отопителя.
20. Отсоедините тройник, предЁари-

тельно отсоединив вакуумный шланг
от вакуумного усилителя тормозов.

21. Отсоедините жгут проводов двига­
теля.
22. Отсоедините рабочий цилиндр
привода выключения сцепления. !
23. Снимите ремень привода генера­

тора.

24. Отсоедините компрессор конди­

ционера.
Примечание: не отсоединяйте шлан­
ги от компрессора, подвесьте его на

веревке.

25. (Модели ШП) Снимите усиш^ель
жесткости нижней панели пола. 1
26. (Модели 2)7/0) Снимите переднюю

выпускную трубу.

27. (Модели 4WÜ) Отсоедините цен­
тральную выпускную труб^'
28. Снимите промежуточный вал ру­
левого управления.
29. Отверните гайку левой ступицы.
30. Отсоедините наконечник рулевой
тяги.

31. Снимите стойку стабилизатора.
32. Снимите нижний рычаг №1 перед­
ней подвески.
33. Снимите возвратную трубку рабо­
чей жидкости гидроусилителя рулево­

го управления.
34. (Модели 41VD) Снимите карданный
вал в сборе.
35. Снимите двигатель с трансмиссией.

а)

Зафиксируйте двигатель на

подъемном механизме.

б) Выверните пять болтов и гайку,
снимите амортизатор правой опоры.

в) Выверните болт и гайку, снимите
амортизатор левой опоры.

г) Выверните шесть болтов и сними­

те подрамник.

д) Установите крюк (12281-21010)
для подъема двигателя.

Момент затяжки.......... .............. 40 Н м

е) С помощью цепи и блока зафик­
сируйте двигатель.

36. Снимите ремень насоса гидроуси­

лителя рулевого управления.
