264
КондициойШ^|^оНленйе и вен¥йД№(й^
Установка
Установка производится в порядке, об
ратном разборке, с учетом следующе1го:
1.
(Модели с ручным управлением
кондиционером и отопителем)
При установке троса привода заслон
ки забора воздуха;
а) Установите переключатель регу
лировки забора воздуха в положе
ние "RECIRC^
б) Установите рычаг привода за
слонки забора воздуха в положении
"RECtRC", подсоедините трос, за
фиксируйте трос зажимом.
При установке троса привода заслон
ки направления потока воздуха;
а) Установите переключатель на
правления потока воздуха в поло
жение "РАСЕ".
б) Установите рычаг привода за
слонки направления потока воздуха
в положение "FACE", подсоедините
трос, зафиксируйте трос зажимом.
4. Снимите электронный блок управ
ления двигателем,
а) Отсоедините два пистона и сни
мите крышку.
б) Отсоедините два фиксатора, от
верните винт и снимите воздуховод.
б) Отверните два болта и снимите
электронный блок управления дви
гателем.
в) Отсоедините два пистона и загни
те напольный коврик.
5.
(Модели с ручным управлением
кондиционером и отопителем) Отсо
едините трос привода заслонки забо
ра воздуха, как показано на рисунке.
г) Отсоедините фиксаторы, как по
казано на рисунке.
б. Снимите блок вентилятора отопи
теля.
а) Отверните болт и два винта.
д) Отсоедините разъем электродви
гателя вентилятора отопителя и
фиксатор.
При установке троса привода заслон
ки смешивания потоков воздуха:
а) Установите регулятор температу
ры в положении "COOL".
б) Установите рычаг привода за
слонки смешивания потоков воздуха
в положение "COOL", подсоедините
трос, зафиксируйте трос зажимом.
Блок вентилятора
отопителя
Снятие
1. Снимите вещевой ящик (см. главу
"Кузов").
2. Снимите отделки порогов передних
дверей {см. главу "Кузов").
3. Снимите передние боковые отделки
салона (см. главу "Кузов").

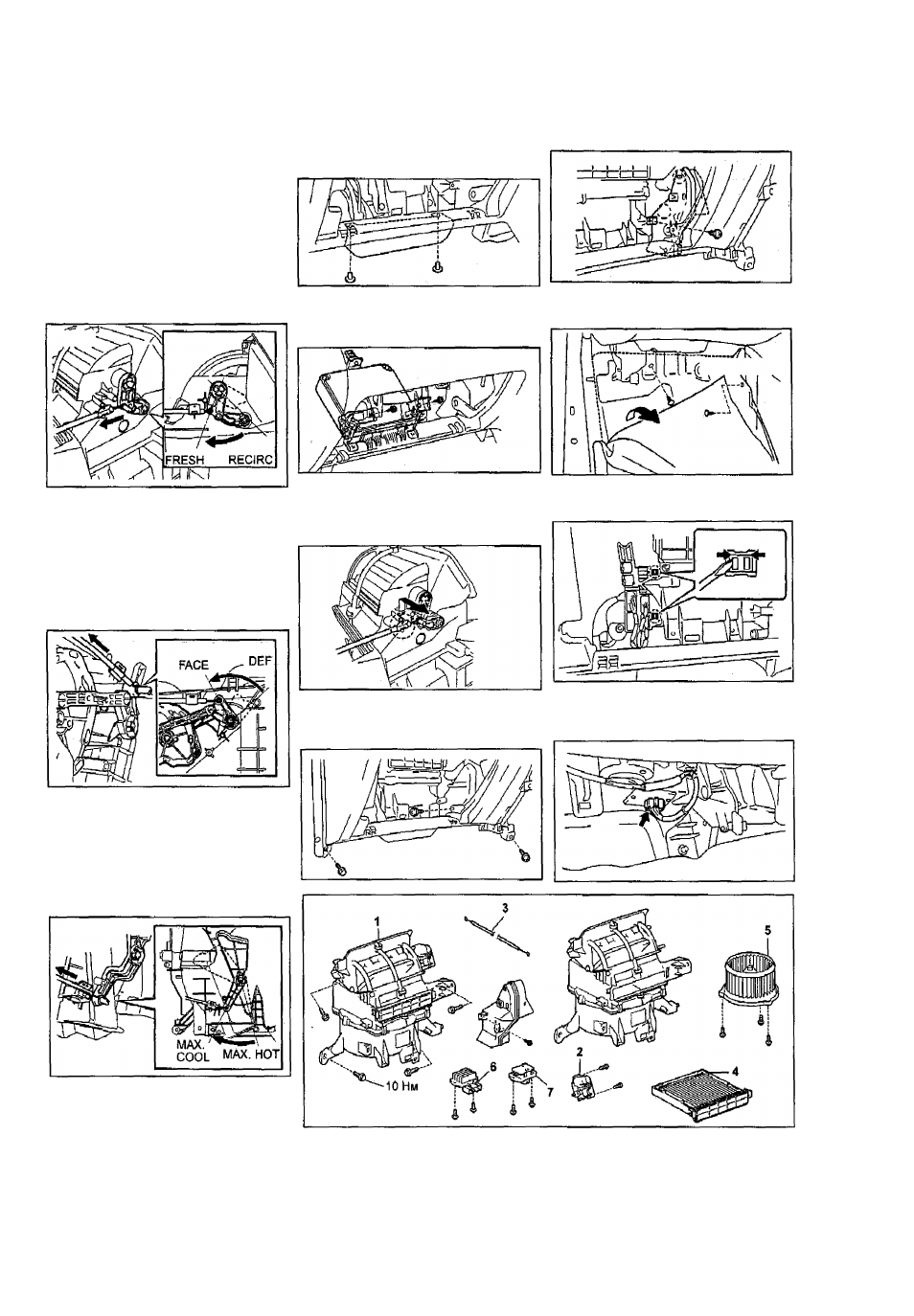

Блок вентилятора отопителя. 1 - блок вентилятора отопителя, 2 - привод
заслонки забора воздуха (модели с автоматическим управлением конди
ционером и отопителем), 3 - трос привода заслонки забора воздуха
(модели с ручным управлением кондиционером и отопителем), 4 - воз
душный фильтр, 5 - вентилятор отопителя, 6 - блок управления вентиля
тором отопителя (модели с автоматическим управлением кондиционером
И отопителем), 7 - резистор вентилятора (модели с ручным управлением
кондиционером и отопителем).
