Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Механическая часть

47

б) Аккуратно опустите на прокладку

головку блока цилиндров.

2. Заверните болты крепления головки
блока цилиндров.

Примечание:

- Болты крепления головки блока

затягиваются в два шага (6) и (г).

- Если один из болтов поврежден,
замените его.
а) Перед установкой нанесите не­
много моторного масла на резьбу

болтов и под головки болтов.

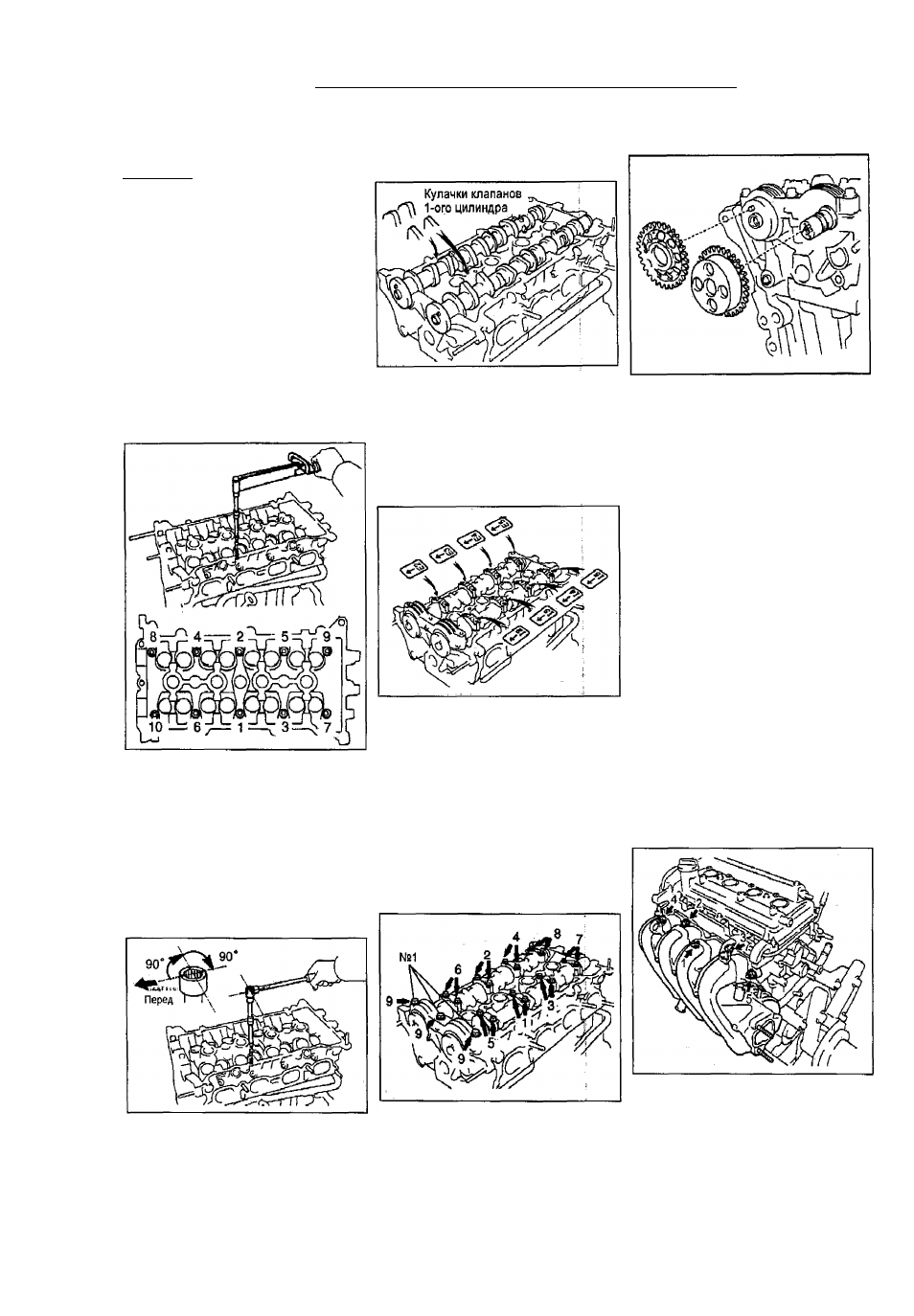

б) Используя 10 миллиметровый

шестигранник, установите и равно­
мерно затяните 10 болтов крепле­
ния головки блока цилиндров с
шайбами в несколько приемов в по­
следовательности, показанной на
рисунке.

Момент затяжки...................... 29,4 Н-м

Если какой-либо из болтов не затя­

гивается указанным моментом, за­
мените его.

в) Отметьте краской кромку болта,
обращенную к передней части дви­

гателя (стороне, противоположной
отбору мощности), как показано на
рисунке.
г) Подтяните все болты в отмечен­
ной выше последовательности, до­
вернув их на 90°, а затем еще на

90°.
д) Убедитесь, что все метки болтов

повернуты на 180° от первоначаль­

ного положения.

3. Установите распределительные валы,

а) Установите распределительные

валы так, чтобы кулачки клапанов
первого цилиндра располагались,
как показано на рисунке. :

в) Совместите штифт вала с отвер­

стием звездочки и установите звез­
дочку.

б) Установите крышки подшипников
распределительного вала на; соот­
ветствующие шейки согласно выби­
тым на них номерам, как показано

на рисунке: при этом стрелки на
крышках подшипников должны быть
направлены к передней части дви­
гателя (в сторону, противоположную
отбору мощности).

а) Нанесите моторное масло на резьбу
и под головки болтов.

>

г)

Установите и равномерно затяни­

те 19 болтов крепления крышек

подшипников. После предваритель­
ной затяжки болтов крепления
крышки подшипника №1 затяните
остальные в несколько проходов в
порядке, показанном на рисунке.

Момент

затяжки

болтов

крепления

опорных

шеек

распределительного

вала:

N31........ .............. .................23 Н-м
других
....... ............................ 13 Н м

е) Заверните болт крепления трубки
перепуска охлаждающей жидкости к
головке блока цилиндров.

Момент затяжки..... ......... ........... 9 Н-м

ж) Подсоедините верхний шланг ра­
диатора к штуцеру.

з) Подсоедините шланг отопителя к
штуцеру.

г) Установите болт крепления звез­

дочки.
д) Зафиксируйте вал гаечным клю­

чом за шестигранную часть и завер­

ните болт.

Момент затяжки............... ..........64 Н-м
5. Проверьте и при необходимости от­
регулируйте зазор в приводе клапанов
(см. раздел "Регулировка зазоров в
приводе клапанов").
6. Установите крышку головки блока
цилиндров (см. раздел "Цепь приво­
да ГРМ").

7. Установите клапан системы \Л/Т.

8.

Установите крышку масляного

фильтра.
9. Установите клапан системы прину­
дительной вентиляции картера.

10. Установите датчик температуры

охлаждающей жидкости.

11. Установите датчик положения рас­

пределительного вала (см. главу
"Система зажигания").

12. Установите крышку цепи привода
ГРМ (см. раздел "Цепь привода ГРМ").
13. Установите впускной коллектор.

а) Установите новую прокладку впу­

скного коллектора. Впускной коллек­

тор и два кронштейна. Равномерно

в несколько приемов заверните три
болта и две гайки.

Момент затяжки.........................30 Н-м

4. Установите звездочку распредели­
тельного вала и звездочку системы
\Л/Т (см. раздел "Цепь привода ГРМ").

а)

Нанесите немного моторного

масла на конец распределительного
вала впускных клапанов.

б) Совместите штифт вала с отвер­
стием звездочки системы УУТ ? и ус­
тановите звездочку.

б) Подсоедините вакуумный шланг
усилителя тормозов.
в) Подсоедините шланг системы
улавливания паров топлива.

14. Подсоедините жгут проводов дви­

гателя к головке блока цилиндров.

а) Зафиксируйте чехол жгута прово­

дов двумя фиксаторами на впускном

коллекторе и заверните два болта.

б) Подсоедините разъем датчика
температуры охлаждающей жидкости.
