Рулевое управление
193

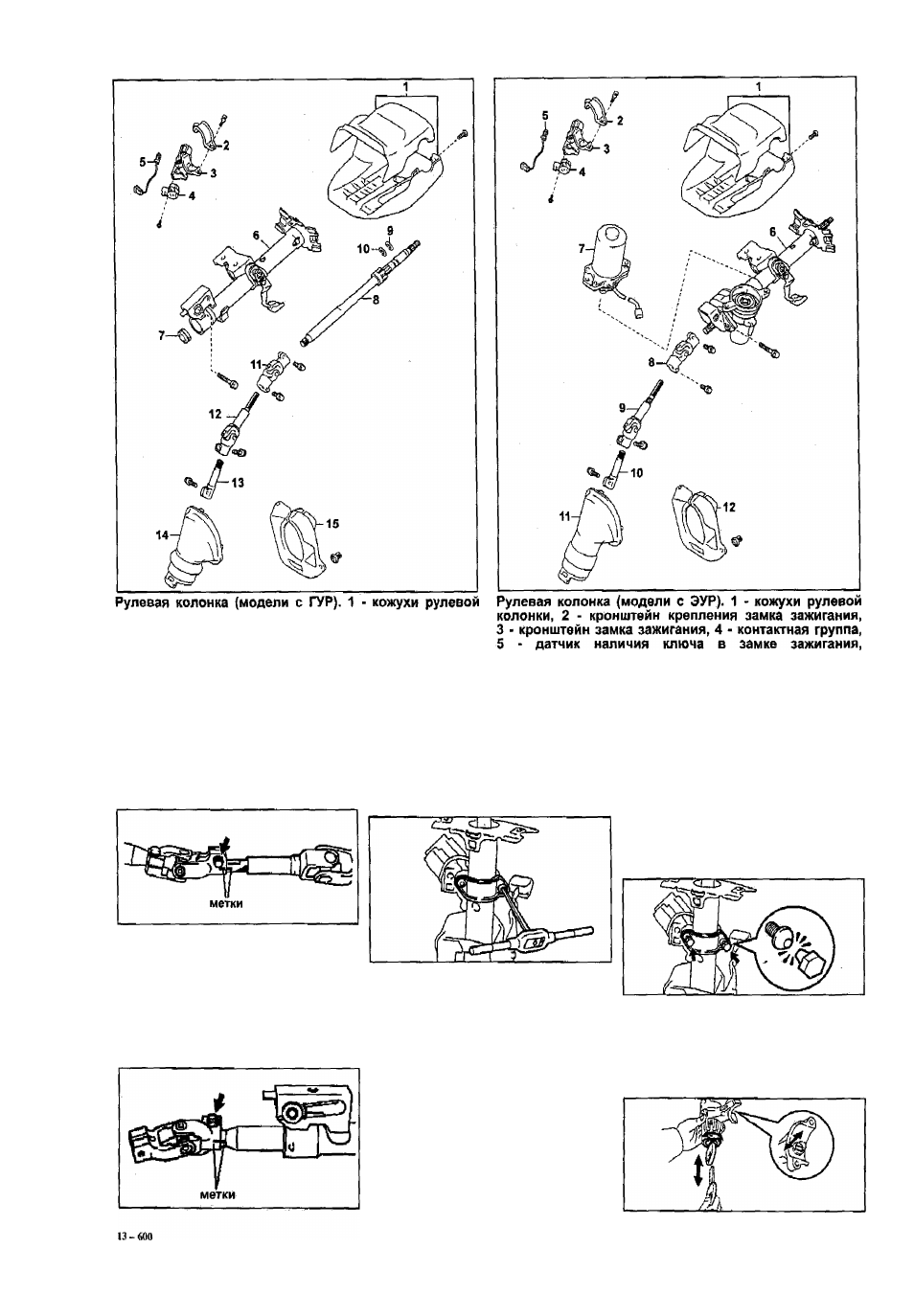

КОЛОНКИ,
2 • кронштейн крепления замка зажигания,
3 - кронштейн замка зажигания, 4 > контактная группа,
5 - датчик наличия ключа в замке зажигания, 6 - корпус
рулевой колонки, 7 - подшипник, 8 - рулевой вал,
9 - верхнее стопорное кольцо, 10 - нижнее стопорное
кольцо, 11
- верхний универсальный шарнир,
12 - нижний универсальный шарнир, 13 - промежуточ*
ный вал, 14 - внешняя крышка рулевой колонки,
15 - крышка отверстия рулевой колонки.
8 - рулевая колонка в сборе, 7 - электродвигатель
привода ЗУР, 8 • верхний универсальный шарнир,
9 • нижний универсальный шарнир, 10 - проме)|^оч-
ный вал, 11 - внешняя крышка рулевой колонки,
12 - крышка отверстия рулевой колонки.
12. (Модели с ГУР)
Снимите промежуточный вал №2.
а) Нанесите метки на промежуточ
ный вал №2 и вал рулевой колонки.
Снятие и установка
замка зажигания
1. Высверлите болты с конической го
ловкой и извлеките их из кронштейна.
б) Отверните болт и снимите про
межуточный вал №2.
13. Снимите верхний универсальный
шарнир.
а) Нанесите метки на вал рулевой
колонки и верхний универсальный
шарнир.
б) Отверните болт и снимите верх
ний универсальный шарнир.
б) Установите цилиндр замка зажи
гания и зафиксируйте установочным
штифтом.
8. Установите замок зажигания.
а) При подсоединении замка зажи
гания используйте новые болты с
конической головкой.
б) Затягивайте их до тех пор, пока
головки не срежутся.
2. Снимите цилиндр замка зажигания.
а) Установите цилиндр замка зажи
гания в позицию "АСС",
б) При помощи отвертки извлеките
установочный штифт и снимите ци
линдр замка зажигания.
3. Отсоедините датчик наличия ключа
в замке зажигания.
4. Снимите контактную группу замка
зажигания,
5. Установите контактную группу замка
зажигания.
6. Подсоедините датчик наличия клю
ча в замке зажигания.
7. Установите цилиндр замка зажигания,
а) Установите цилиндр замка зажи
гания в позицию "АСС".
Проверка замка зажигания
1. проверьте кронштейн замка зажи
гания. Убедитесь, что механизм бло
кировки рулевого колеса работает
должным образом.
