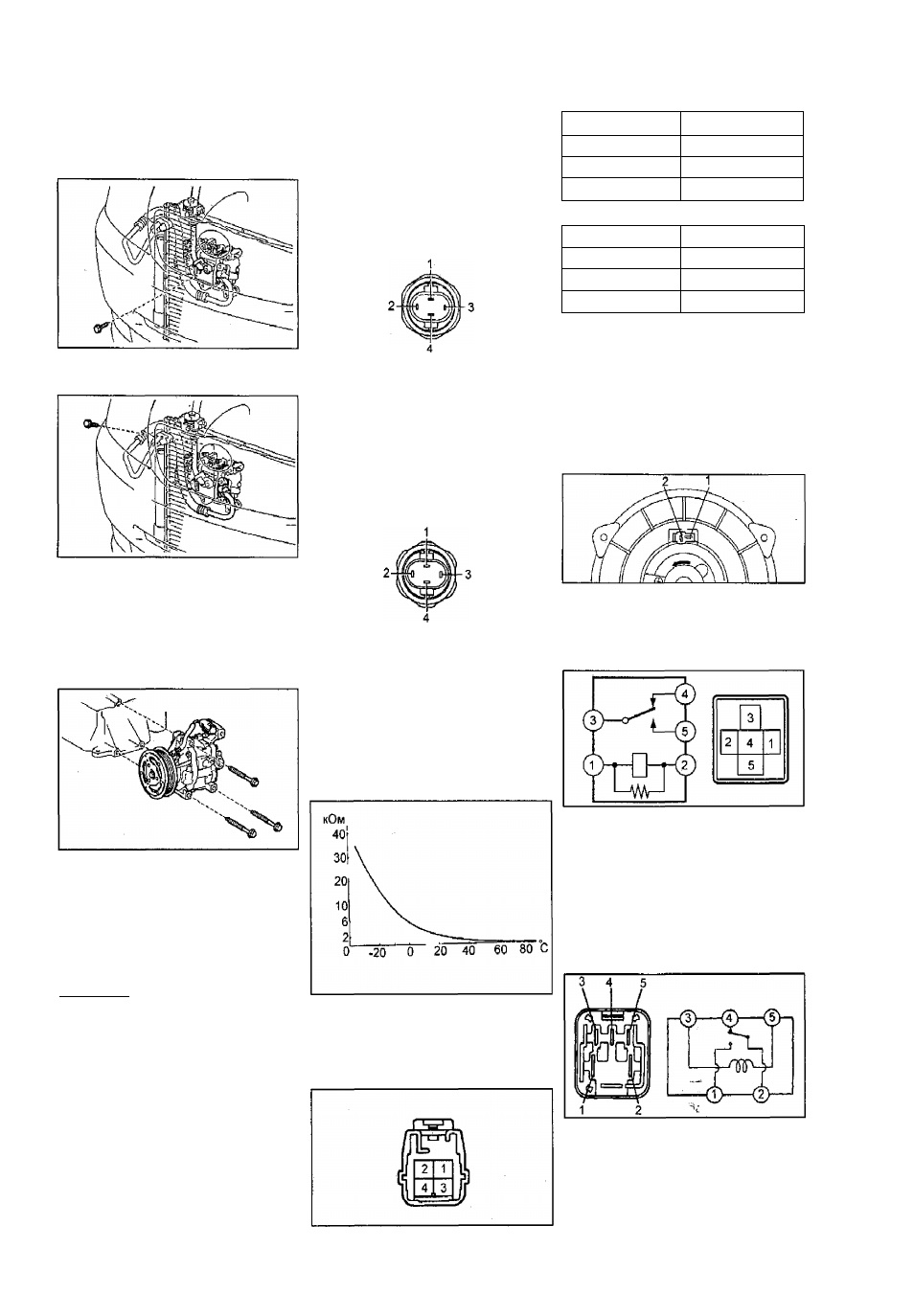

266
Кондиционер, отопление и вентиляция
Снятие компрессора
1. Удалите хладагент из системы кон
диционирования.
2. Отверните болт и снимите шланг
подвода хладагента к компрессору.
3. Отверните болт и снимите шланг
отвода хладагента от компрессора.
4. Снимите правый кожух защиты дви-
гателя.
5. Снимите ремень привода компрес
сора (см. главу "Техническое обслу
живание и общие процедуры проверки
и регулировки").
6. Отсоедините разъем, отверните три
болта и снимите компрессор.
Проверка электрических
элементов
Выключатель по давлению
Управление электромагнитной
муфтой
Убедитесь, что проводимость между
выводами "Г и"4" при изменении дав
ления изменяется, как показано на ри
сунке.
(Тип 1)
Проводимость
191 кПа Нет проводимости 3140 кПа
Управление вентилйтором
Проверьте, что проводимость между
выводами "2" и "3" при изменении
давления изменяется, как показано на
рисунке.
1520 кПа Проводимость
1230 кПа Нет проводимости
Установка компрессора
1. Установите компрессор с помощью
трех болтов и подсоедините разъем.
Момент затяжки.........................29 Н м
2. Подсоедините шланги подвода и
отвода хладагента от компрессора.
Момент затяжки.........................10 Н м
Примечание: при установке смажьте
новые кольцевые уплотнения ком
прессорным маслом.
3. Установите ремень привода ком
прессора и проверьте натяжение рем
ня (см. главу "Техническое обслужи
вание и общие процедуры проверки и
регулировки").
4. Установите правый кожух защиты
двигателя.
5. Вакуумируйте й зарядите систему
(см. раздел "Вакуумирование, зарядка
и проверка системы").
6. Проверьте систему на герметичность
(см. раздел "Вакуумирование, зарядка
и проверка системы").
7. Проверьте работу кондиционера.
Резистор вентилятора
отопителя
Проверьте сопротивление между вы
водами резистора вентилятора.
Выводы
Сопротивление
1 -2
1,398- 1,605 Ом
1 -3
0,465 - 0,535 Ом
1 -4
3,069 - 3,531 Ом
[Тип 2)
Выводы
Сопротивление
1-4
3,069 - 3,531 Ом
3-4
1,398- 1,605 Ом
2-4
0,465 - 0,535 Ом
Замените резистор вентилятора, если
сопротивление не соответствует зна
чениям, указанным в таблице.
Электродвигатель
вентилятора отопителя
1.
Подсоедините положительную
клемму аккумуляторной батареи к вы
воду "2" разъема электродвигателя,
отрицательную клемму - к выводу "1".
Проверьте плавность вращения элек
тродвигателя вентилятора.
Главное реле отопителя
(Тип 1)
Датчик температуры воздуха
за испарителем
Измерьте сопротивление между вы
водами при изменении температуры
воды.
1. Проверьте наличие проводимости
между выводами "Г и "2".
2. Проверьте наличие проводимости
между выводами "3" и "4".
3. При подаче напряжения на выводы
"Г и "2" проверьте наличие проводи
мости между выводами "3" и "5".
Если проводимость не соответствует
указанной, то замените реле.
(Тип 2)
1. Проверьте наличие проводимости
между выводами "2" ^/’4".
2. Проверьте отсутствие проводимо
сти между выводами -1" и "4",
3. Убедитесь, что сопротивление меж
ду выводами "3" и "5" находится в
пределах 62,5 - 90,9 кОм.
