174
Передняя подвеска
б) Установите стабилизатор с крон-
штейнаг/и и втулками на попереч
ную балку передней подвески и за
тяните четыре болта.
Момент затяжки.........................19 Н-м
в) Установите поперечную балку пе
редней подвески,
(Модели 4\/\/0}
а) Установите втулки на стабилиза
тор таким образом, чтобы ограничи
тельные кольца оказались с внут
ренней стороны.
Внимание:
- Левая и правая втулки на стабили
заторе должны располагаться сим
метрично (разница не более ± 5 мм).
-
При
установке
сориентируйте
втулки разрезом назад.
б) Установите стабилизатор на ав
томобиль.
в) Установите поперечную балку пе
редней подвески.
г) Установите кронштейны стабили
затора на поперечную балку и затя
ните болты крепления.
Момент затяжки............. ........... 19 Н м
2. Подсоедините нижние рычаги под
вески к поворотным кулакам и затяни
те болты и гаййл крепления.
Момент затяжки....................... 142 Н м
3. (Модели с гидроусилителем руле
вого управления)
Подсоедините нагнетательный и воз
вратный трубопроводы к рулевому меха
низму (см, главу "Рулевое управление").
4. Подсоедините наконечники рулевых
тяг к поворотным кулакам (см. главу
"Рулевое управление").
5. Установите левую и правую стойки
стабилизатора поперечной устойчиво
сти и затяните гайки.
Момент затяжки........................74 Н м
Внимание: если ось шарового шарни
ра проворачивается вместе с гайкой,
придерживайте ее с помощью тор
цевого ключа.
6., Установите нижний кожух защиты
двигателя.
7. Установите передние колеса.
Момент затяжки........................103 Н м
8. Подсоедините промежуточный вал
№2 рулевого управления (см. главу
"Рулевое управление").
Примечание: убедитесь, что перед
ние колеса установлены в направле
нии движения по прямой.
9. Установите уплотнитель отверстия
для рулевой колонки.
10. (Модели с гидроусилителем руле
вого управления)
Долейте рабочую жидкость усилителя
рулевого управления и прокачайте
систему. Убедитесь в отсутствии уте
чек рабочей жидкости,
11. Проверьте и при необходимости
отрегулируйте углы установки перед
них колес.
Ступица передней оси
Проверка
Проверьте осевой зазор подшипника и
биение ступицы передней оси.
а) Снимите переднее колесо.
б) Снимите суппорт тормозного ме
ханизма переднего колеса.
в) Снимите тормозной диск перед
него колеса.
г) Используя стрелочный индикатор,
проверьте осевой зазор подшипника
ступицы.
Предельно допустимое
значение................................. 0,05 мм
Внимание: если измеренное значение
превышает
предельно
допустимое,
замените подшипник.
д)
Используя стрелочный индика
тор, проверьте биение ступицы.
Предельно допустимое
значение................................. 0,05 мм
Внимание: если измеренное значение
превышает
предельно
допустимое,
замените ступицу е сборе с подшип
ником.
е) Установите тормозной диск пе
реднего колеса.
ж) Установите суппорт тормозного
механизма переднего колеса.
Момент затяжки.....................106,8 Н-м
з) Установите переднее колесо.
Момент затяжки....................... 103 Н-м
Снятие поворотного
кулака со ступицей
1. Снимите переднее колесо.
2. Отверните контргайку ступицы пе
редней оси.
3. Снимите датчик частоты вращения
переднего колеса.
а) Отверните болт и отсоедините
тормозной шланг и провод датчика
частоты вращения от стойки.
б) Отверните болт и отсоедините
датчик частоты вращения от пово
ротного кулака.

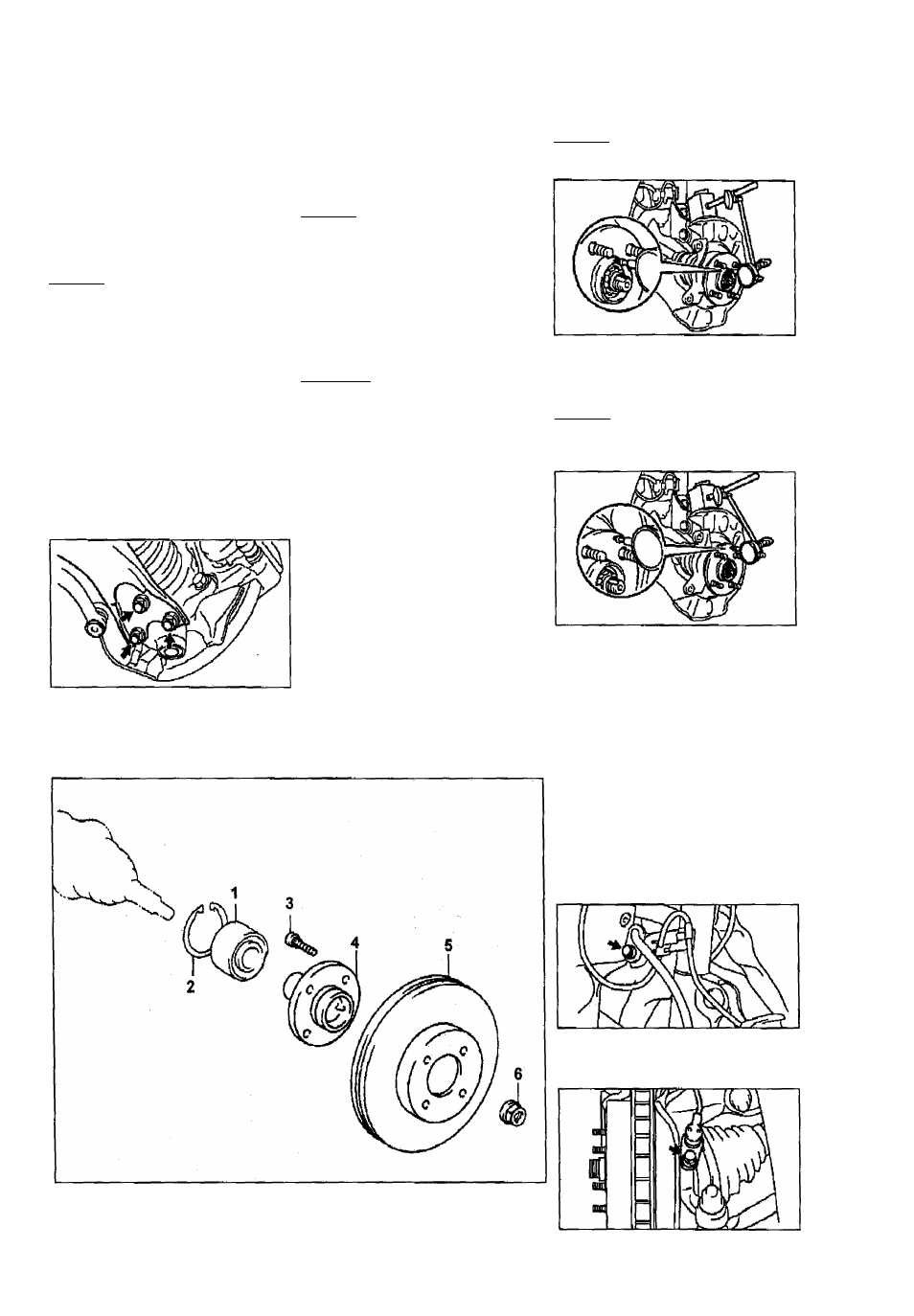

Ступица передней оси. 1 -
подшипник ступицы,
2 -
стопорное кольцо,
3 - болт ступицы, 4 - ступица передней оси, 5 - тормозной диск, 6 - контр
гайка ступицы.
