Двигатели 1Ы2-РЕ (1,5) и 2Ы2-РЕ (1,3). Механическая часть
49
Окончательная сборка
1 .Установите картер.
а) Удалите старый герметик. Будьте
внимательны, не капните маслом на
контактную поверхность картера и
блока цилиндров.
- Используя лезвие и скребок, уда
лите старый герметик с контактных
поверхностей и из канавок под
герметик.
- Используя безосадочный раство
ритель, очистите контактные по
верхности.
Примечание: не используйте раство
ритель,
который
может
повредить
окрашенные поверхности.
б) Нанесите валик герметика тол
щиной 2-3 мм на картер, как показа
но на рисунке.
Примечание:
детали
должны
быть
собраны в течение времени, указан
ного в инструкции по применению
герметика. 8 противном случае гер
метик должен быть удален и нанесен
заново.
в) Установите новые кольцевые уп
лотнения на блок цилиндров.
г) Молотком с пластиковым бойком
обстучите картер по периметру.
д) Установите и равномерно в не
сколько приемов затяните 13 болтов
в последовательности, показанной
на рисунке.
Момент затяжки..... .................... 24 Н м
Примечание: болты имеют различ
ную длину:
болт "А".................................. 49мм
болт "В".........................................88 мм
болт "С"...................................... 144 мм

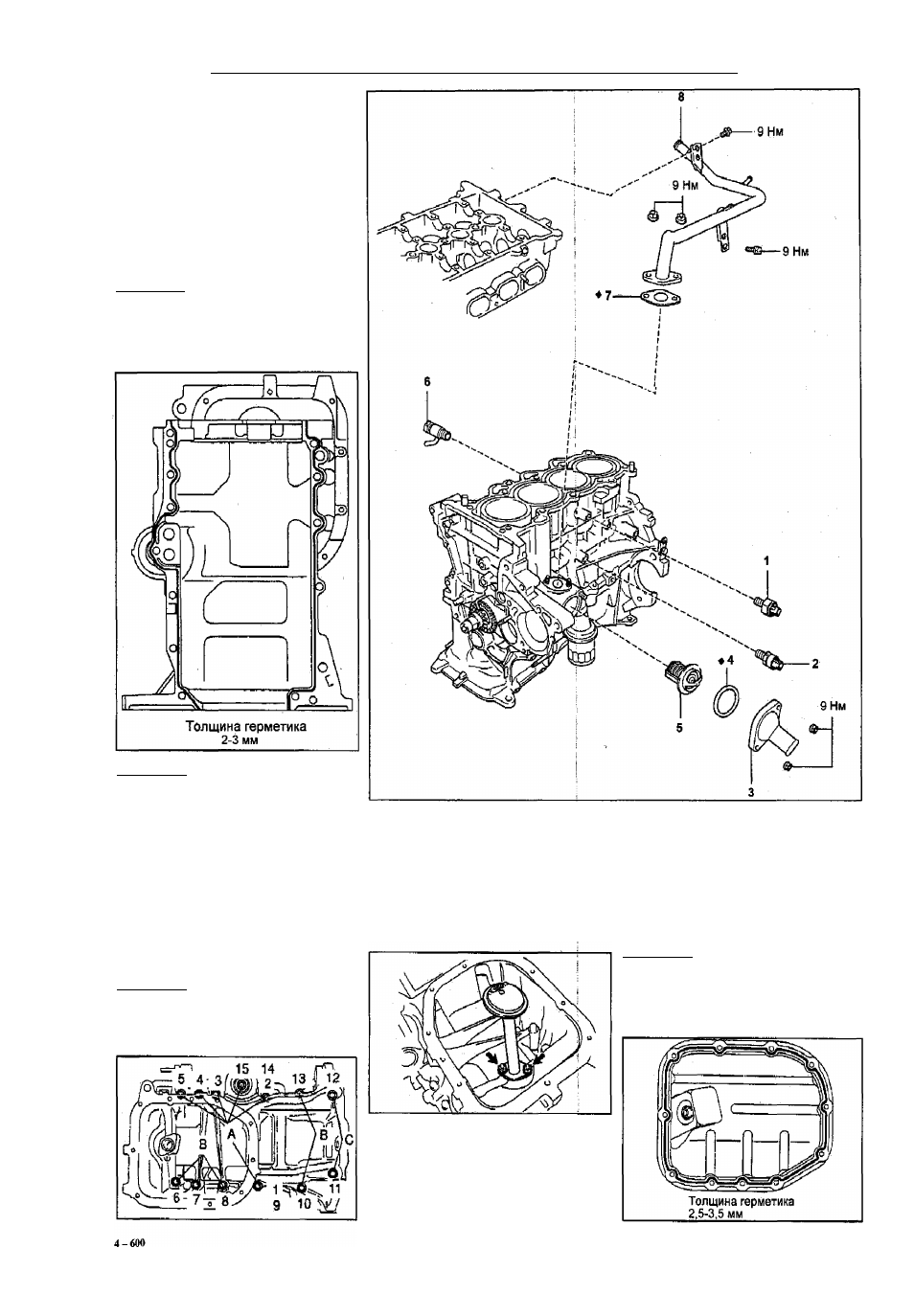

Разборка и сборка блока цилиндров (1). 1 - датчик детонации, 2 - датчик
аварийного давления масла, 3| - патрубок подвода охлаждающей жидко
сти, 4, 7 - прокладка, 5 - термостат, 6 - штуцер слива охлаждающей жидко
сти двигателя, 8 - трубка перепуска охлаждающей жидкости.
2, Установите задний сальник колен
чатого вала.
3. Установите новую прокладку и мас-
лоприемник. заверните две гаики;
Момент затяжки.......................... 14 Н м
поверхностей и из углублений под
герметик.
- Используя безосадочный раство
ритель, очистите контактные по
верхности.
Примечание: не используйте раство
ритель,
который
может
повредить
окрашенные поверхности.
б) Нанесите свежий герметик на по
верхность поддона, как показано на
рисунке.
4. Установите масляный поддон. :
а) Удалите старый герметик. Будьте
осторожны, не повредите конта^ные
поверхности картера и масляного
поддона.
^
- Используя лезвие и скребок; уда
лите старый герметик с конта^ных
