42_______Двигатели 1NZ-FE |1,5) и 2М2-РЕ (1,3). Механическая часть
б) Убедитесь, что метка на звездоч­
ке распределительного вала и метка
на звездочке системы \Л/Т находят­
ся вверху, как показано на рисунке.
Если метки не совпадают, поверни­
те коленчатый вал на 360° и устано­
вите метки, как указывалось выше.
9. Снимите шкив коленчатого вала,
а) С помощью спецприспособления
выверните болт крепления шкива.
б) Снимите шкив коленчатого вала и
штифт.
Примечание: в случае необходимос/тш
воспользуйтесь
при снятии Шкива
спецприспособлением.
10. Снимите датчик положения колен­
чатого вала (см. главу "Система зажи­
гания").
11. Снимите кронштейн правой опоры
двигателя г вывернув четыре болта.
12. Снимите насос охлаждающей жид­
кости (см. главу "Система охлажде­
ния").
13. Снимите клапан системы \Л/Т (см.
раздел "Головка блока цилиндров").

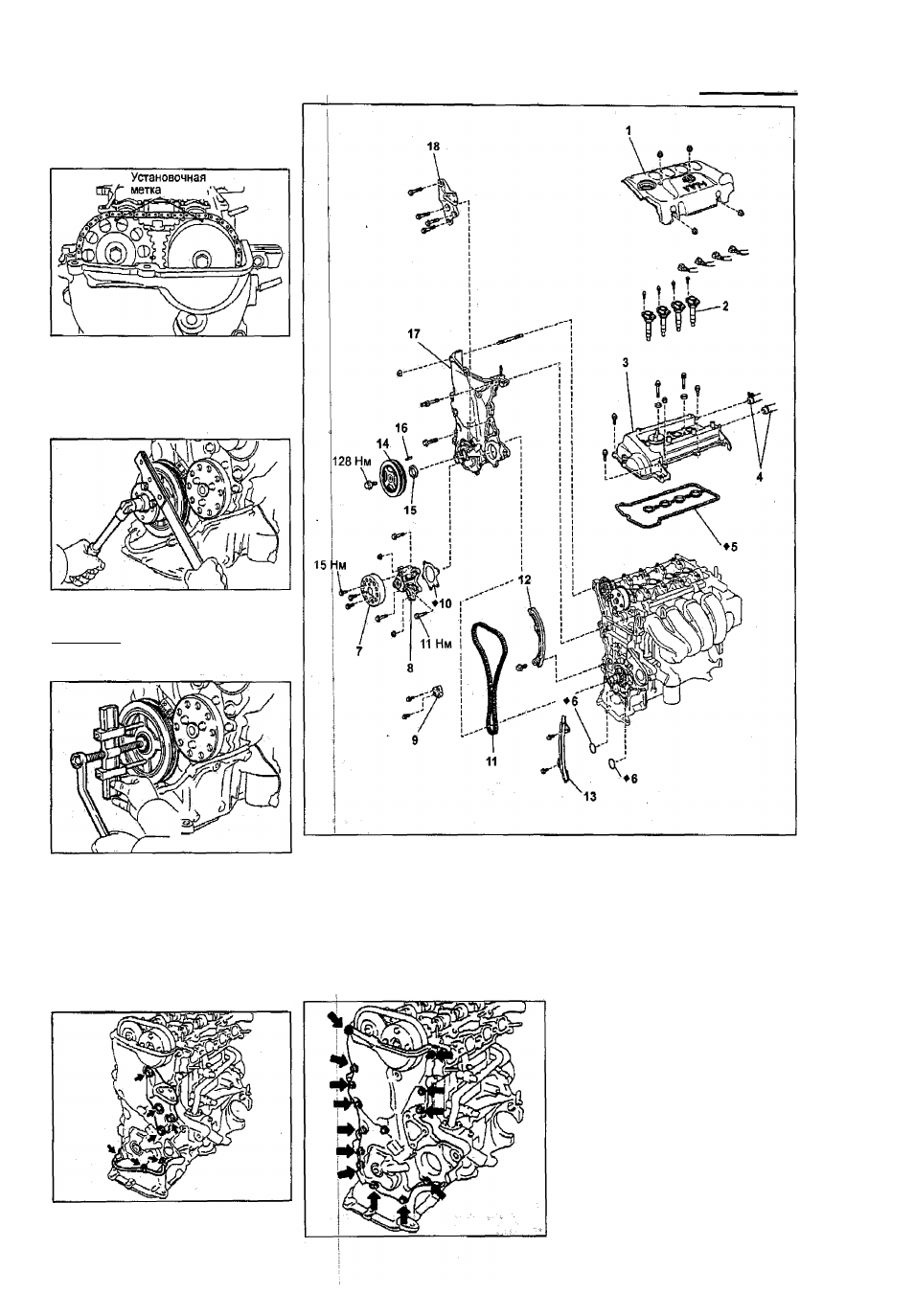

Снятие и установка цепи привода ГРМ. 1 • крышка головки блока цилинд­
ров №2, 2 - катушки зажигания, 3 - крышка головки блока цилиндров,
4 - шланги системы принудительной вентиляции картера, 5 , 1 0 - проклад*
ка, б| - кольцевое уплотнение, 7 - шкив насоса охлаждающей жидкости,
8 - насос охлаждающей жидкости, 9 - натяжитель цепи привода ГРМ,
11 - цепь привода ГРМ, 12 - направляющая натяжителя цепи привода ГРМ.
13 - успокоитель цепи привода ГрМ, 14 - шкив коленчатого вала, 15 - пе­
редний сальник коленчатого вала, 16 - штифт, 17 - крышка цепи привода
ГРМ,|18 - кронштейн правой опоры двигателя.
б) Выверните шпильку.
14. Снимите крышку цепи привода ГРМ.
а) Выверните 13 болтов и гайку.
в) Вставьте отвертку между крышкой
и головкой блока или блоком ци­
линдров, снимите крышку цепи при­
вода ГРМ.
г) Снимите два кольцевых уплотне­
ния с блока цилиндров и картера.
15. Снимите натяжитель цепи привода
ГРМ, отвернув два болта,
16. Снимите направляющую натяжи­
теля цепи привода ГРМ.
17. Снимите успокоитель цепи приво­
да ГРМ. отвернув два болта.
18. Снимите цепь привода ГРМ
