Кондиционер, отопление и вентиляция
263
б) Отверните два винта, отсоедини
те фиксатор, как показано на рисун
ке. и снимите блок вентилятора ото
пителя.
Разборка и сборка
примечание: сборку проводите в по
рядке, обратном разборке.
1. (Модели с автоматическим управ
лением кондиционером и отопите
лем) Отверните три винта и снимите
привод заслонки направления потока
воздуха. :
2. (Модели с автоматическим управ
лением кондиционером и отопите
лем) Отверните два винта и снимите
привод заслонки смешивания потоков
воздуха.
3. Снимите трубки,
а) Отсоедините фиксатор, отверни
те два винта и снимите крышку.

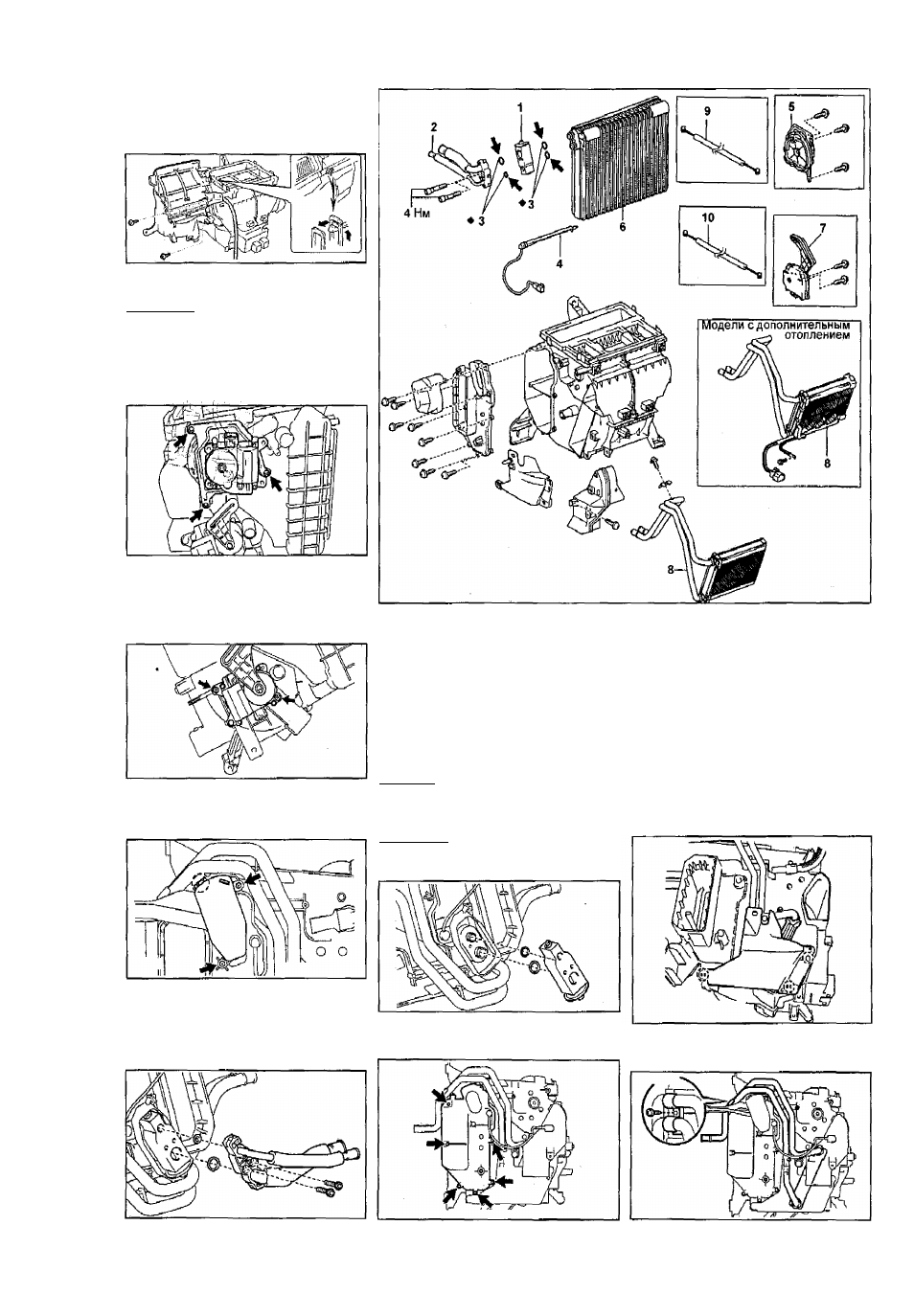

Разборка и сборка блока кондиционера и отопителя. 1 - расширительный
клапан, 2 - трубки, 3 - кольцевое уплотнение, 4 - датчик температуры воз
духа за испарителем, 5 - привод заслонки направления потока воздуха
(модели с автоматическим управлением кондиционером и отопителем),
6 - испаритель, 7 - привод заслонки смешивания потоков воздуха (модели
с автоматическим управлением кондиционером и отопителем), 8 - радиа
тор отопителя, 9 - трос привода заслонки направления потока воздуха
(модели с ручным управлением кондиционером и отопителем), 10 - трос
привода заслонки смешивания потоков воздуха (модели с ручным
управлением кондиционером и отопителем).
4. Снимите расширительный клапан.
Внимание: во избежание попадания
загрязнений е систему немедленно
устанавливайте заглушки на от
крытые концы трубок.
Примечание: при установке смажьте
новые кольцевые уплотнения ком
прессорным маслом.
6. Снимите датчик температуры воз
духа за испарителем.
7. Снимите радиатор отопителя.
а) Отсоедините три фиксатора и
снимите крышку.
б) Отверните два болта и снимите
трубки.
Примечание: при установке смажьте 5. Отверните шесть винтов и снимите
новые кольцевые уплотнения ком- испаритель.
прессорным маслом.
б) Отверните винт, отсоедините за
жим и снимите радиатор отопителя.
