214
Тормозная система
Задние дисковые
тормоза
Снятие и установка суппорта
примечание:
- Установку проводите в порядке,
обратном снятию.
- Моменты затяжки указаны в тек
сте.
- После установки заполните бачок
тормозной
жидкостью,
прокачайте
тормозную
систему
и
проверьте
отсутстеие утечек.
1. Снимите заднее колесо.
2. Используя шприц, удалите тормоз
ную жидкость из цилиндра.
Внимание: не допускайте попадания
тормозной жидкости на окрашенные
поверхности.
При
попадании
тор
мозной жидкости на окрашенную по
верхность смойте ев немедленно.
3. Снимите тормозные колодки.
а) Снимите антискрипные пружины.
б)
Снимите два направляющих
пальца колодок и колодки с анти-
скрипными прокладками.
в) Снимите антискрипные прокладки
с колодок.
4. Снимите суппорт.
а) Отверните штуцерный болт, сни
мите прокладку и отсоедините тор
мозной шланг.
Момент затяжки ........................ 30 Н-м
б) Отверните два болта и снимите
суппорт.
Момент затяжки......................... 47 Н м

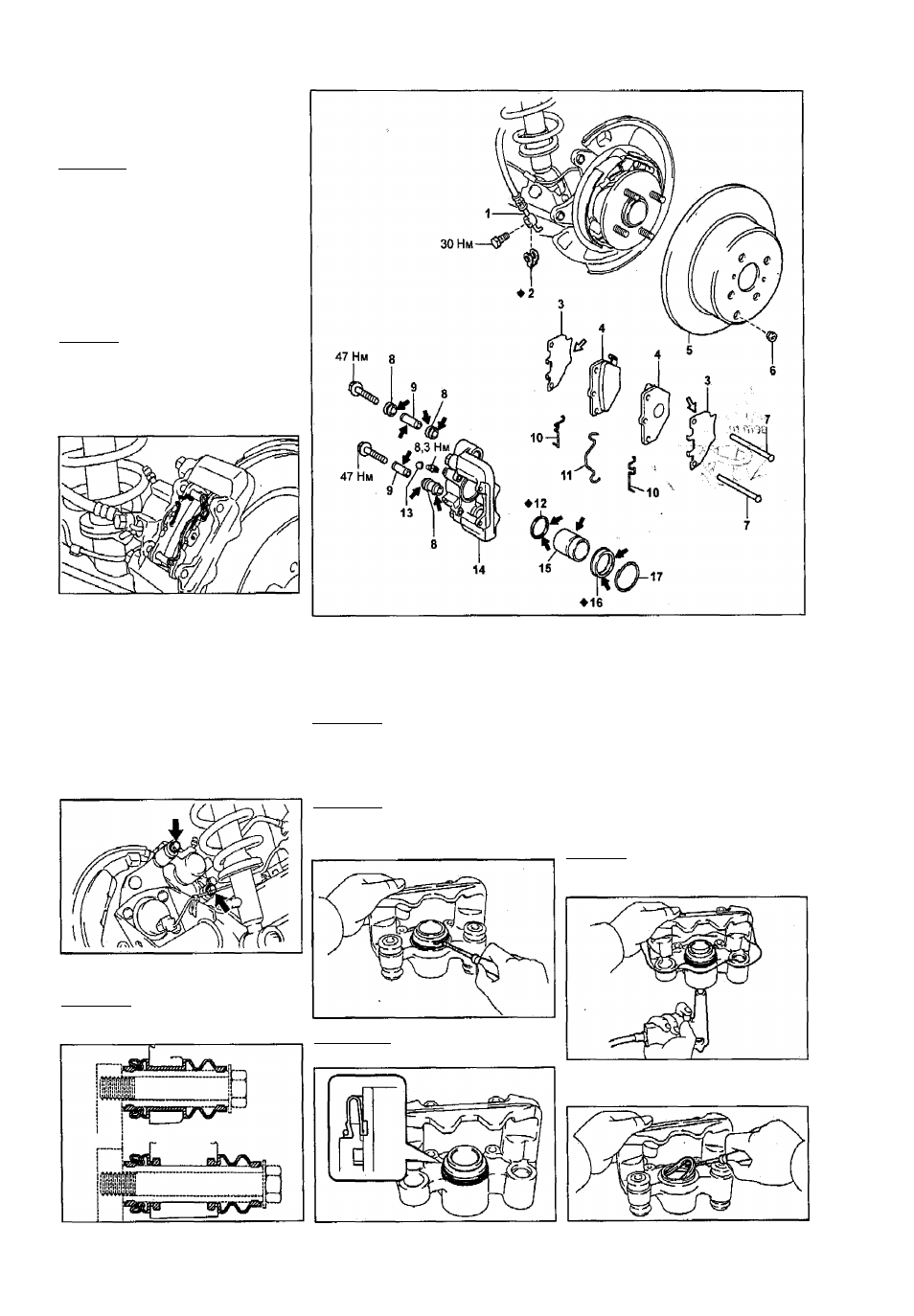

Задние дисковые тормоза. 1 - тормозной шланг, 2 - прокладка, 3 - анти*
скрипная прокладка, 4 - тормозная колодка, 5 - тормозной диск, 6 - за
глушка регулировочного отверстия, 7 - направляющий палец колодок,
8 - пылезащитный чехол, 9 - втулка, 10 - антискрипная пружина, 11 - фик
сатор, 12 - манжета, 13 - колпачок штуцера прокачки, 14 - суппорт,
15 - поршень, 16 - чехол, 17 - стопорное кольцо.
Примечание: при сборке на
детали,
указанные стрелками,
нанесите;
^ -
консистентную смазку,
^ -
специальную смазку для тормозных механизмов.
Разборка и сборка суппорта
Примечание: сборку проводите в по
рядке, обратном разборке.
1. Используя отвертку, снимите пру
жинное кольцо и чехол.
5. Извлеките две втулки из суппорта.
6. Снимите три пылезащитных чехла.
Примечание: устанавливайте пыле-
за
1
цитные чехлы, как показано на ри
сунке.
2. Снимите поршень.
а) Поместите ветошь между порш
нем и цилиндром.
б) Используя сжатый воздух, удали
те поршень из цилиндра.
Внимание: не держите пальцы перед
поршнем, когда используете сжатый
воздух.
Примечание.' устанавливайте чехол,
как показано на рисунке.
3. Используя отвертку, снимите ман
жету поршня.
