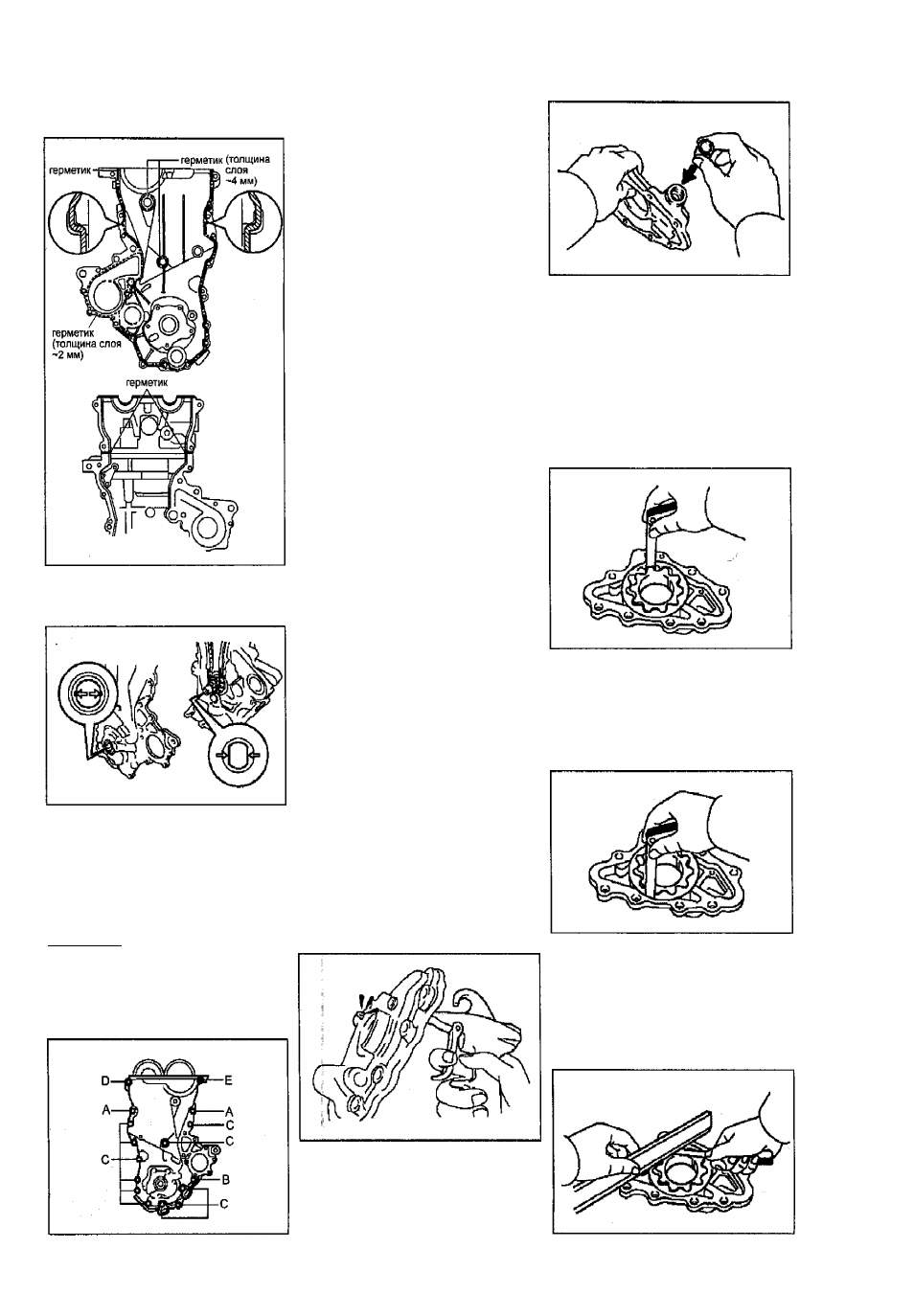

90

Система смазки

- не запускайте двигатель в тече­

ние 2 часов после установки.

в) Совместите пазы ротора с высту­
пами на хвостовике коленчатого ва­

ла и установите масляный насос.

г)

Заверните 15 болтов и гаек креп­

ления, как показано на рисунке.

Момент затяжки:

болт А (М8, 30 мм)................... 24 Н-м
болт В (Мб,
35 мм).................. 11 Н м

болт С (Мб, 20 мм)................... 11 Н м
гайка О
.................................. 24 Н м
болт Е (М8)
.............................24 Н м

Примечание:

- не допускайте контакта цепи или
натяжителя с герметиком;

- кронштейн опоры и насос охлаж­

дающей

жидкости

должны

быть

установлены а течение 15 минут

после установки масляного насоса.

24. Установите насос охлаждающей
жидгасти.
25. ! Установите кронштейн правой

опоры двигателя.
Момент затяжки........................ 55 Н м

26. Установите амортизатор правой

опоры двигателя.
27. Установите клапан системы \Л/Т-1.
Момент затяжки........................ 7,5 Н м
28. Установите датчик положения ко­
ленчатого вала.
29. Установите шкив насоса охлаж­

дающей жидкости.

30. Установите демпфер коленчатого

вала.

31. Установите крышку головки блока

цилиндров.
32. Установите катушку зажигания №1.
Момент затяжки........................... 9 Н м
33. Установите крышку №2 головки
блока цилиндров.

Момент затяжки .......................... 1 Н’М

34. Установите генератор.
35. Установите ремень привода на-

весйых агрегатов.
36. Установите ремень привода на­
весных агрегатов (насоса ГУР).
37. Отрегулируйте натяжение ремня
привода навесных агрегатов.
38. Отрегулируйте натяжение ремня
привода навесных агрегатов (насоса

ГУР).

39. Проверьте натяжение ремня при­

вода навесных агрегатов.

40. Установите сливную пробку.
41. залейте моторное масло.
42. Убедитесь в отсутствии утечек

масЬа.

43. Залейте охлаждающую жидкость.
44. Убедитесь в отсутствии утечек ох­
лаждающей жидкости.

Масляный насос
(1^-РЕ)

Пррверка

1. Отверните 3 винта и снимите крыш­

ку масляного насоса.
2. Снимите ротор масляного насоса.
3. Извлеките заглушку редукционного

клапана.

4. Снимите пружину редукционного

клапана.
5. Снимите редукционный клапан.
6. Проверка масляной форсунки.

Убедитесь в отсутствии поврежде­

ний или засорения масляной фор­

сунки.

8. Проверка ротора масляного насоса.

Смажьте моторным маслом веду­

щий и ведомый роторы, установите
их в корпус насоса и убедитесь, что
роторы вращаются плавно.

9. Проверка радиального зазора меж­

ду выступами роторов.

При помощи щупа измерьте зазор
между выступами роторов.

Номинальное

значение.....................0,040 -0,160 мм

Предельное значение................0,35 мм

10. Проверка радиального зазора ме­

жду ведомым ротором и корпусом.

При помощи щупа измерьте зазор

между ротором и корпусом насоса.

Номинальное
значение
............. .......0,260 - 0,325 мм
Предельное значение
................0,30 мм

11. Проверка торцевого зазора между

роторами и стенкой корпуса.

При помощи линейки и щупа” из­
мерьте зазор между роторами и

стенкой корпуса.

Номинальное

значение.....................0,025 -0,071 мм

Предельное значение................0,15 мм

7. Проверка редукционного клапана,

Смазав поверхность клапана све­

жим моторным маслом, установите
е(Х> в посадочное отверстие и убе­

дитесь, что клапан опускается под

сббственным весом.
