Двигатель 122-РЕ (1,8)- Механическая часть 55
б) Оправкой И МОЛОТКОМ запрессуйте
новый сальник вровень с крышкой
цепи привода ГРМ,
Примечание: не повредите коленча­
тый вал.
Установка

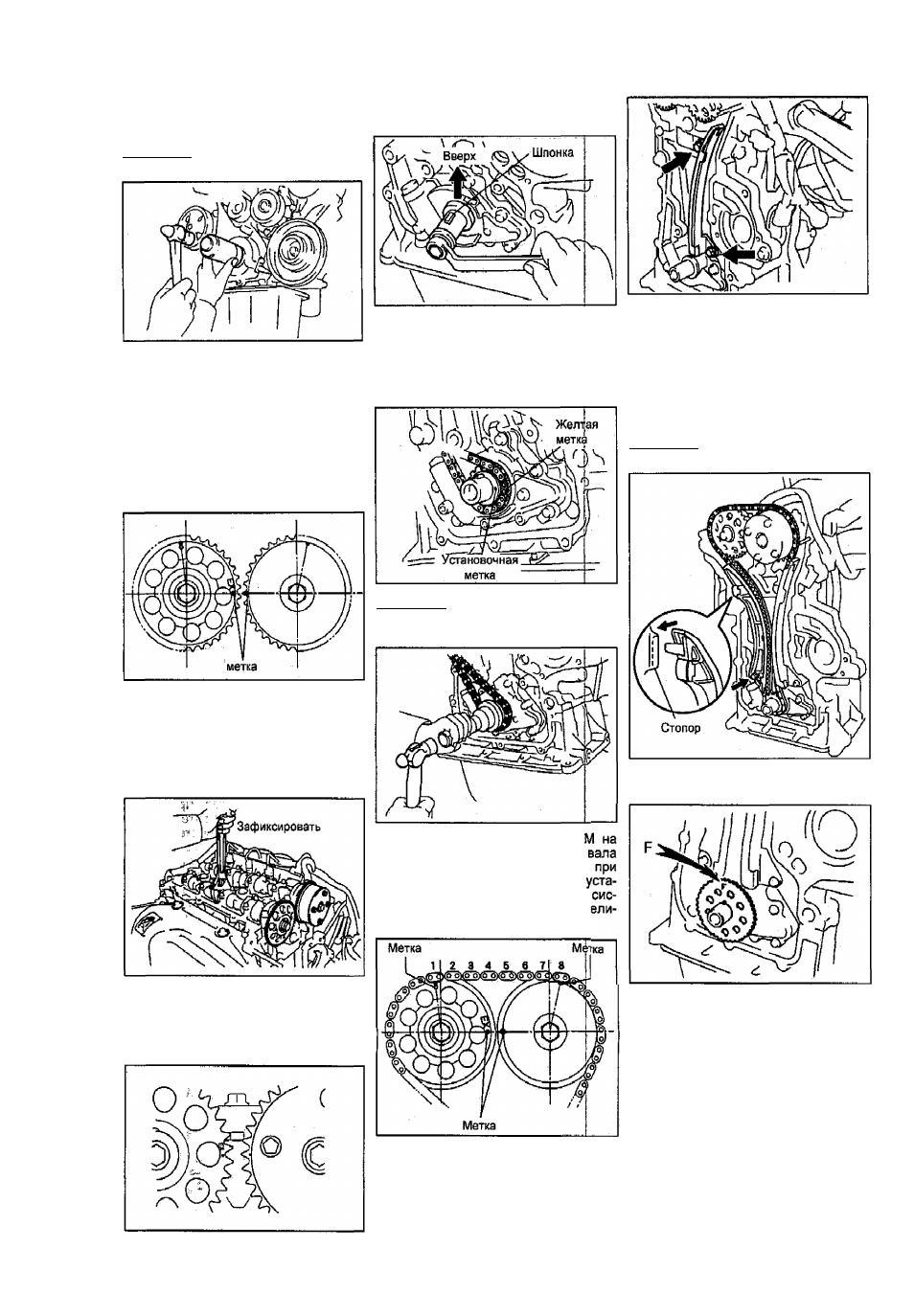

1. Установите звездочку распредели­
тельного вала и звездочку системыЛЛ/Т.
а) Совместите установочные штиф­
ты распределительных валов с ус­
тановочными отверстиями звездо­
чек так, чтобы установочные метки
были расположены, как показано на
рисунке. Установите звездочки рас­
пределительных валов.
б) Поверните за болт колен»-атый
вал и установите его шпонкой вверх.
3. Установите цепь привода Г1|»М и
звездочку коленчатого вала,
а) Наденьте цепь на звeздoч^y ко­
ленчатого вала, совместив желтую
метку цепи с установочной меткой
звёздочки.
Примечание: если необходимо,
установке звездочки воспользуС
оправкой.
б) Предварительно установите два
болта ^веа^очек распределительно­
го вала|^''^\
в) Зафиксируйте ключом распреде­
лительный вал и затяните болт
звездочки.
Момент затяжки......................... 54 Н’М
б) Наденьте цепь привода ГР
звездочку распределительного
и на звездочку системы \ЛЛГ
этом совместите метки цепи с
новочными метками звездочкь^
темы \Л/Т и звездочки распре^^'
тельного вала.
2. Установите поршень первого ци­
линдра в ВМТ такта сжатия,
а) Поверните распределительный
вал за шестигранный участок и со­
вместите метки на звездочках.
в) Проверьте натяжение между звез­
дочкой системы \ЛЛ" и звездочкой
коленчатого вала.
4. Установите успокоитель цепи при­
вода ГРМ и заверните два болта.
Момент затяжки........................... 9 Н-м
5. Установите направляющую натяжи­
теля цепи привода ГРМ.
а) Установите направляющую натя­
жителя цепи привода ГРМ и завер­
ните болт.
Момент затяжки.................. ......19 Н м
б) Убедитесь, что направляющая
натя)юлтеля удерживается стопором
головки блока цилиндров.
Примечание: не поворачивайте ко­
ленчатый вал.
при
тесь
6. Установите ротор датчика положе­
ния коленчатого вала меткой "Р" вверх.
7. Установите крышку цепи привода
ГРМ и насос охлаждающей жидкости,
а) Удалите старый герметик. Будьте
осторожны, не повредите контакт­
ные поверхности крышки цепи при­
вода ГРМ. насоса охлаждающей
жидкости, головки блока цилиндров
и блока цилиндров.
- Используя лезвие и скребок, уда­
лите старый герметик с контактных
поверхностей и из углублений под
герметик.
- Тщательно очистите все компо­
ненты перед установкой.
- Используя безосадочный раство­
ритель, очистите поверхности пе­
ред нанесением герметика.
