66
Двигатег ь 2ZZ-GE. Механическая часть
б) Поверните коленчатый вал и ус
тановите его шпонкой вверх.

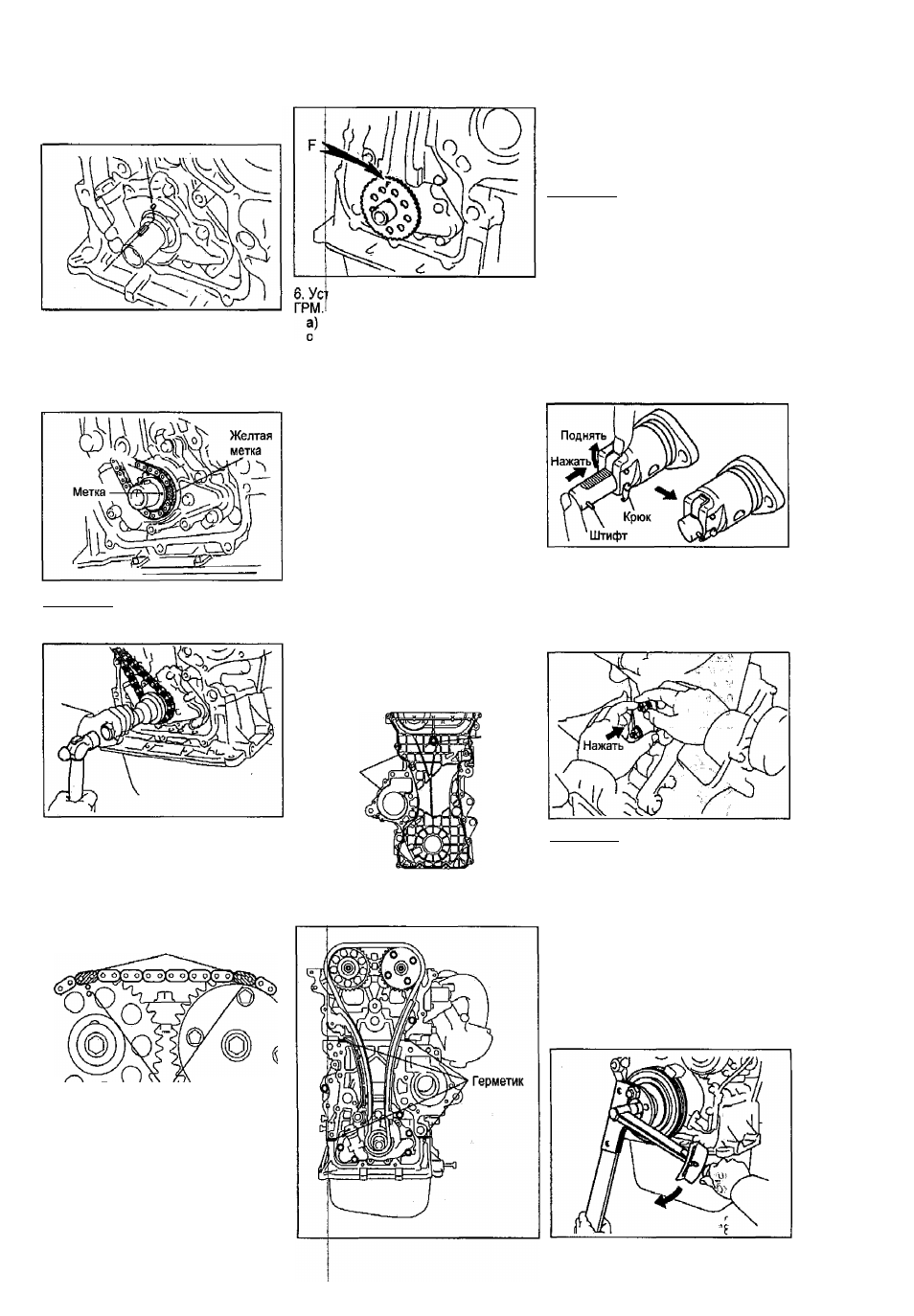

2. Установите цепь привода ГРМ и
звездочку коленчатого вала,
а) Наденьте цепь на звездочку ко
ленчатого вала, совместив желтую
метку цепи с установочной меткой
звездочки.
Примечание: если необходимо, при
установке
звездочки
воспользуйтесь
оправкой.
б) Наденьте цепь привода ГРМ на
звездочку распределительного вала
и на звездочку системы \Л/Т; при
этом совместите метки цепи с уста
новочными метками звездочки сис
темы \Л/Т и звездочки распредели
тельного вала.
Желтое звено
ановите крышку цепи привода
Удалите Старый герметик. Будьте
рожны не повредите контактные
^ерхности крышки цепи привода
головки блока цилиндров и
ка цилиндров.
Используя лезвие и скребок, уда-
1те старый герметик с контактных
бверхностей и из углублений под
■ фметик.
Тщательно очистите все компо-
иты перед установкой.
/1спользуя безосадочный раство-
тель, очистите поверхности пе-
нанесением герметика.
|1анесите герметик не крышку цепи
вода ГРМ, как показано на рисунке.
Не наносите избыточное количе
ств
в
т
В
жё
сто
ГРМ
бЛ(1
ли
п
г
Н01
ри
рфд
б)
пр1
в)
ку
каза
Прок падки
Герметик
Установочные метки
3. Установите успокоитель цепи при
вода ГРМ и заверните два болта.
Момент затяжки......................... 21 Н-м
4. Установите направляющую натяжи
теля, цепи привода ГРМ.
Момент затяжки.........................21 Н-м
5. Установите ротор датчика положе
ния коленчатого вала меткой Т” вверх.
д) Установите крышку цепи привода
ГРМ, заверните 12 болтов и гайку.
Момент затяжки:
Мб........................ ................ 11 Н-м
М8............................... .........21 Н-м
Примечание:
- Детали должны быть установле
ны в течение времени, указанного
в инструкции по применению гер
метика.
- Не заливайте моторное масло в
двигатель в течение 2 часов после
установки
крышки цепи привода
ГРМ.
е) Заверните шпильку.
7. Установите натяжитель цепи при
вода ГРМ.
а) Нажмите на храповик, полностью
утопите плунжер механизма натяжи
теля цепи и зацепите крюк за штифт.
о герметика на контактные по-
ерхности.
Детали должны быть собраны в
учение времени, указанного в инст-
щии по использованию герметика,
противном случае герметик дол-
н быть очищен и нанесен снова.
Установите две прокладки в 1фыш-
'олойки блока цилиндров, как ло
но на рисунке.
б) Установите кольцевое уплотне
ние в механизм натяио1теля цепи.
в) Вставьте механизм натяжителя
цепи в крышку цепи и заверните две
гайки.
Момент затяжки.................. ........9 Н-м
г) Нанесите герметик толщиной 4-5 мм
в ^ecтa, показанные на рисунке.
Примечание: в случае, если крюк ос
вободит штифт при установке ме
ханизма
натяжителя
цело,
опять
утопите
плунжер
механизма
натя
жителя цепи и зафиксируйте штифт
храповиком.
8. Установите шкив коленчатого вала.
а) Очистите шкив коленчатого вала.
б) Совместите шпонку со шпоночной
канавкой шкива коленчатого вала и
установите шкив.
в) Зафиксируйте шкив при помощи
спецприспособления, закрепленного
двумя гайками, и затяните болт.
Момент затяжки....................... 138 Н м
