190

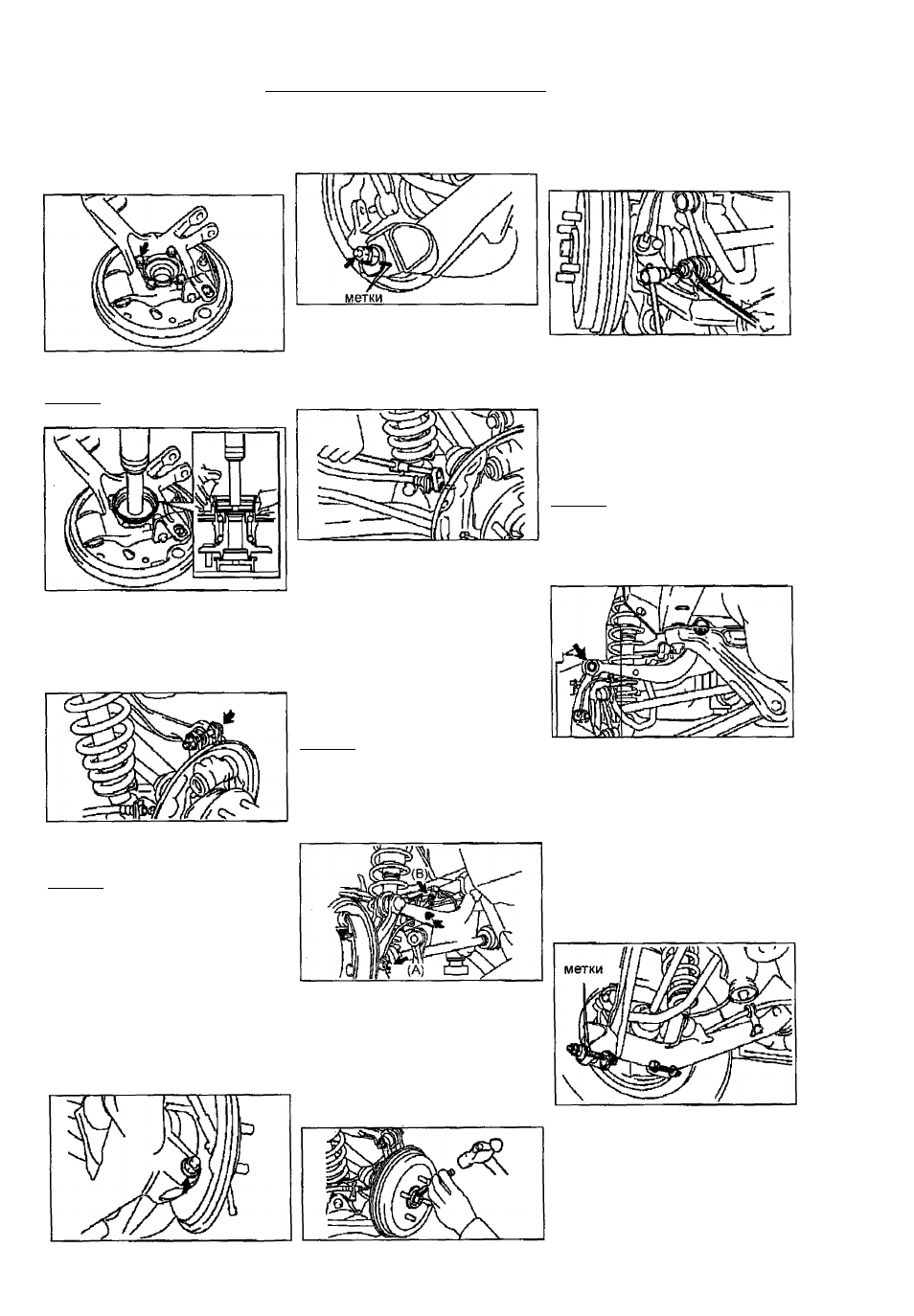

Задняя подвеска (модели 4УУР)
Сборка
1. Установите тормозной щит и ступи
цу задней оси в сборе с подшипником
и затяните четыре болта.
Момент затяжки......................... 56 Н -м
2. Используя специнструмент и пресс,
установите пыльник.
Внимание: будьте осторожны, не по
вредите пыльник.
Установка
1. Подсоедините верхний регулиро
вочный рычаг задней подвески к кула
ку. Установите новый болт и временно
затяните новую гайку.
б) Установите эксцентрик регулиров
ки схождения и шайбу эксцентрика
совместив метки, сделанные при
снятии. Временно затяните гайку.
4. Подсоедините тормозную трубку.
а) Подсоедините тормозную трубку.
Установите фиксатор.
б) Используя специнструмент, затя
ните гайку тормозной трубки.
Момент затяжки.......................15,2 Н^м
2. Совместите шлицы ступицы задней
оси и приводного вала и подсоедини
те ступицу к валу.
Внимание:
- Будьте осторожны, не повредите
чехол наружного шарнира привод
ного вала,
- Будьте осторожны, не повредите
ротор датчика частоты вращения.
- Убедитесь в отсутствии посто
ронних частиц на роторе датчика
и в его полости.
3. Подсоедините нижний рычаг задней
подвески. Временно затяните болты и
гайки крепления.
а) Подсоедините нижний рычаг зад
ней повески к кулаку. Установите болт
и временно затяните новую гайку.
5. Подсоедините трос стояночного
тормоза.
6. Установите тормозные колодки ле
вого и правого колес {см. главу
"Тормозная система").
7. Установите датчики частоты вра
щения задних колес.
Установите датчик частоты враще
ния заднего левого колеса и его
провод. Затяните гайку и два болта.
Момент затяжки:
(A) ....................................... 8,0 Нм
(B) ........................................5,0 Н м
Внимание:
- Убедитесь в отсутствии повре
ждений датчика и его провода.
- Убедитесь в отсутствии посто
ронних частиц на роторе датчика.
-
При установке убедитесь, что
провод датчика не перекручен.
12. Подсоедините стойку стабилиза
тора к кулаку. Удерживай ось шарово
го шарнира при помощи торцевого
ключа, затяните гайку.
Момент затяжки...................... 44,1 Н^м
13. Прокачайте тормозную систему.
14. Стабилизируйте подвеску.
а) Установите заднее колесо.
Момент затяжки....................... 103 Н-м
б) Опустите автомобиль. Покачайте
автомобиль вверх и вниз, чтобы
стабилизировать подвеску.
15. Затяните болт крепления верхнего
регулировочного рычага к кулаку.
Момент затяжки........................74 Н м
Внимание:
- Зафиксируйте гайку и вращайте
болт.
-
Установите автомобиль на че
тыре стойки таким образом, что
бы колеса касались земли.
16, Окончательно затяните болты и
гайки крепления нижнего рычага зад
ней подвески.
а) Затяните гайку переднего болта
крепления нижнего рычага к кулаку.
Момент затяжки......................... 74 Н-м
б) Убедитесь, что метки на эксцен
трике регулировки развала и его
шайбе совмещены с метками на
нижнем рычаге задней подвески.
Окончательно затяните гайку экс
центрика.
Момент затяжки......................... 74 Н-м
8. Установите тормозной барабан.
9. Отрегулируйте зазор между тор
мозными колодками и барабаном.
10. Используя специнструмент, уста
новите и затяните новую контргайку
ступицы.
Момент затяжки........................216 Н м
11.
Используя зубило, законтрите
контргайку.
17. Проверьте и при необходимости
отрегулируйте углы установки задних
колес.
18. Проверьте работу датчиков часто
ты вращения колес.
Замена болта ступицы
См. соответствующий раздел подгла
вы "Задняя подвеска (модели 2УУО)".
