182
Задняя подвеска (модели 2УУО)
б) Используя специнструмент, сни
мите болт ступицы.
9. (Модели с задними дисковыми
тормозами)
Установите суппорт тормозного меха
низма заднего колеса и затяните 2 болта.
Момент затяжки...................... 46,6 Нм
7. (Модели с задними барабанными
6. Установите новый болт ступицы тормозами)
задней оси.
Установите тормозной барабан,
а) Установите шайбу и гайку М 12x1,5 8. (Модели с задними дисковыми
на болт. Затягивая гайку, как показано тормозами)
на рисунке, установите болт ступицы. Установите тормозной диск.
Задняя подвеска (модели
4V^D)
Стойка задней подвески
Снятие
1. Снимите заднее колесо.
2. Руководствуясь рекомендациями
главы "Кузов”, снимите следующие
детали:
(Хэтчбек)
- отделку порога задней боковой двери,
- уплотнитель задней боковой двери,
- уплотнитель задней двери,
- подушку заднего сиденья,
- спинку заднего сиденья,
- боковину спинки заднего сиденья.
10. Установите заднее колесо.
Момент затяжки....................... 103 Н м
- крышку №1 центрального вещево
го ящика багажного отделения,
- крышку №2 центрального; вещево
го ящика багажного отделения,
-
дополнительную крышш цен
трального вещевого ящика багажно
го отделения.

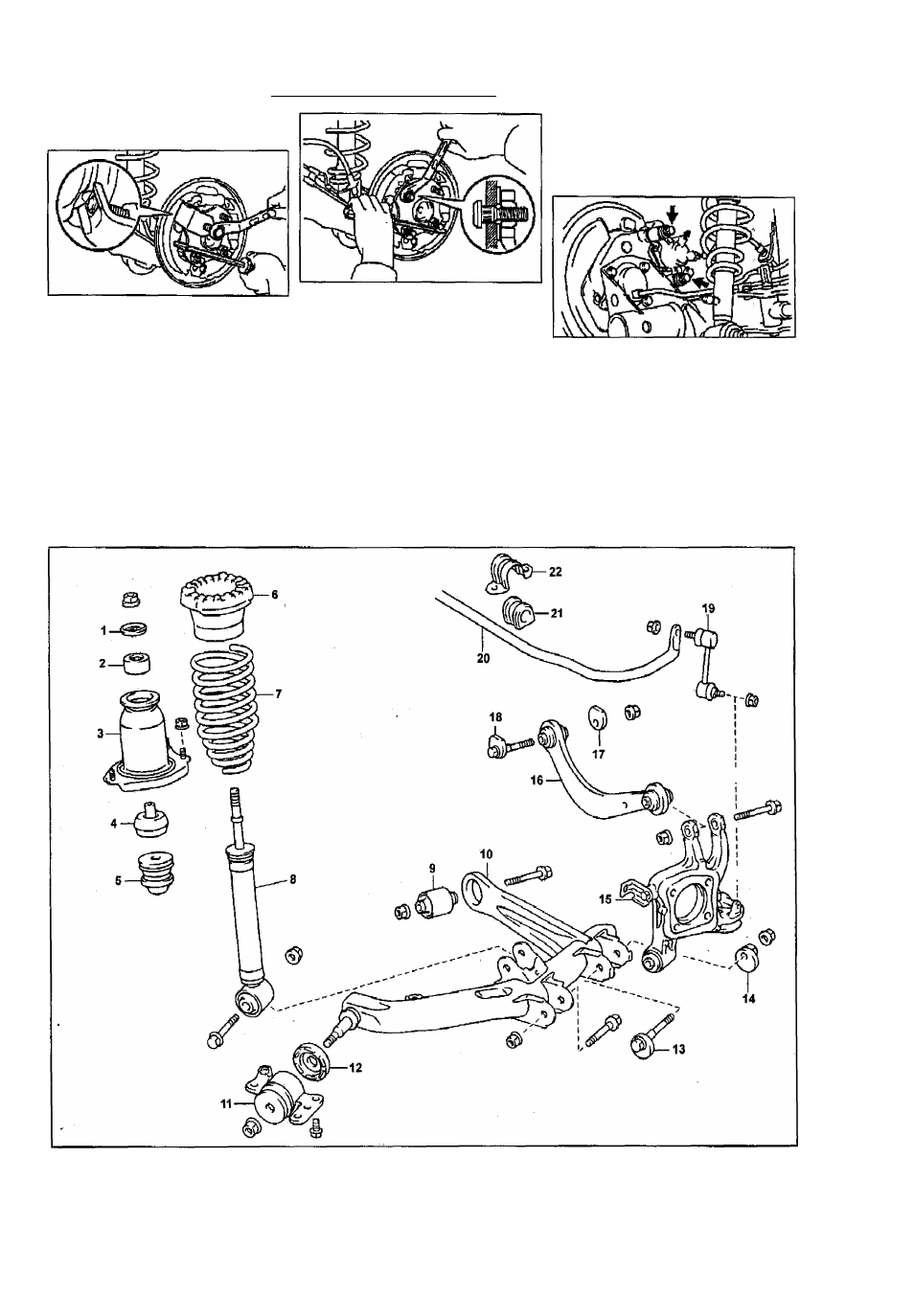

Задняя подвеска (модели ШО). 1 - шайба, 2 - опора стойки, 3 - кронштейн крепления стойки к кузову, 4 - опора
стойки, 5 - ограничитель хода сжатия пружины, 6 - верхний виброизолятор, 7 - пружина, 8 - стойка задней под
вески, 9 - сайлент-блок, 10 - нижний рычаг задней подвески, 11 - передняя опора нижнего рычага, 12 - офаничи-
тельная втулка опоры, 13 - эксцентрик регулировки схождения, 14 - шайба эксцентрика, 15 - кулак, 16 - верхний
регулировочный рычаг задней подвески, 17 - шайба эксцентрика, 18 - эксцентрик регулировки
19 - стойка стабилизатора, 20 - стабилизатор поперечной устойчивости, 21
штейн крепления стабилизатора.
развала,
втулка стабилизатора, 22 - крон-
