258
Кондиционер, отопление и вентиляция
Меры безопасности при
работе с хладагентом
при работе с хладагентом всегда со
блюдайте правила техники безопас
ности.
1. Запрещается работать с хладаген
том в закрытом помещении или вбли
зи открытого пламени.
2. Всегда надевайте защитные очки.
3. Следите, чтобы хладагент не попал
в глаза или на кожу. При поражении:
а) Не трите обожженное место.
б)
Промойте обожженное место
большим количеством холодной во
ды и смажьте кожу вазелином.
в) Не пытайтесь лечиться самостоя
тельно, немедленно обратитесь в
медицинское учреждение.
4. Не нагревайте баллоны с хладаген
том и не сжигайте их.
5. Не роняйте баллоны и не подвер
гайте их ударам.
6. Не включайте компрессор без дос
таточного количества хладагента.
Недостаток хладагента приводит к
недостаточной смазке компрессора,
что может повлечь за собой его по
ломку.
7. Не открывайте клапан высокого
давления на блоке манометров при
работающем компрессоре. При от
крытом клапане высокого давления
изменится направление потока хла
дагента, что приведет к поломке ци
линдра.
8. Не допускайте перезарядки сис
темы. Избыток хладагента ведет к
недостаточному охлаждению, пере
расходу топлива и перегреву двига
теля.
Вакуумирование,
зарядка и проверка
системы

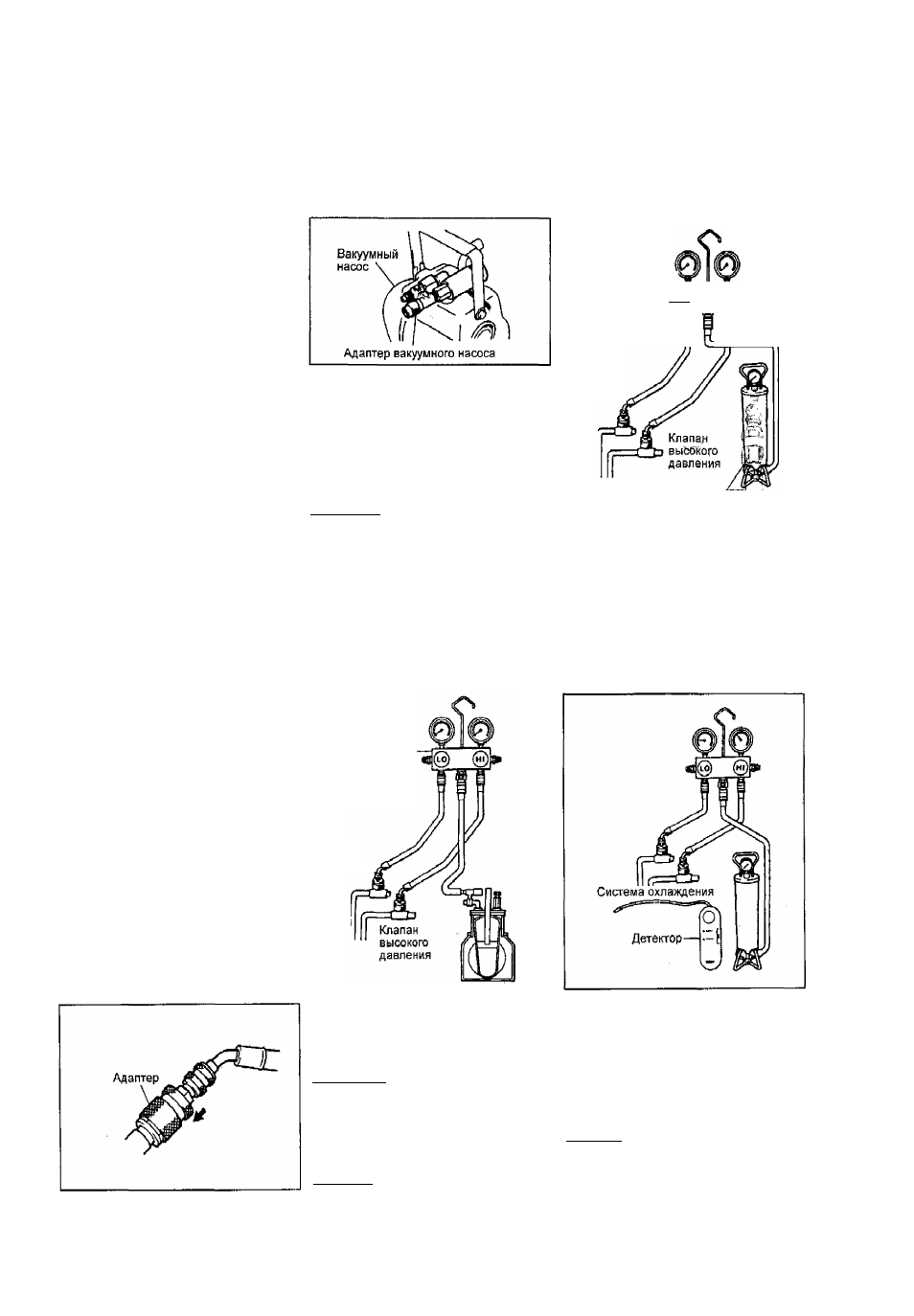

Установка блока
манометров
1. присоедините зарядные шланги к бло
ку манометров. Затяните гайки рукой.
2. Присоедините быстросъемный адап
тер к зарядным шлангам. Затяните гай
ки рукой.
3. Закройте клапаны блока манометров.
4. Снимите заглушки с сервисных кла
панов линий охлаждения.
5. Присоедините быстросъемный адап
тер к сервисным клапанам, как показа
но на рисунке.
Вакуумирование системы
1. Установите блок манометров,
а) Установите адаптер на вакуумный
насос.
б)
Подсоедините центральный
шланг блока манометров к адаптеру
вакуумного насоса.
в) Откройте оба клапана блока мано
метров и включите вакуумный насос.
г) Не менее, чем через 10 минут
убедитесь, что манометр низкого
давления показывает 100 кПа или
больше,
Примечание: если давление ниже, за-
кройте оба клапана блока маномет
ров и выключите вакуумный насос.
Проверьте герметичность системы и
устраните неполадки.
д) Закройте оба клапана блока ма
нометров и выключите вакуумный
насос.
е) Оставьте систему в таком со
стоянии не менее 5 минут, убеди
тесь, что показания приборов не
изменяются.
Блок----------
манометров
Клапан
низкого
давления
г) Нажмите на сердечник клапана,
расположенного сбоку блока мано
метров, и выпустите воздух из цен
трального шланга.
Нажмите
В о з д у х * < | @
Клапан
низкого
давления
Система
охлаждения
Зарядный баллон
Проверка герметичности
системы
1. Откройте клапан высокого давления
на блоке манометров и заправьте сис
тему хладагентом.
2. Когда давление в стороне низкого
давления достигнет 98 кПа, закройте
клапан высокого давления,
3. Проверьте детектором утечек гер
метичность системы.
6. Подсоедините блок манометров к
системе кондиционирования.
Адаптер вакуумного насоса
Зарядка системы
Установите зарядный баллон.
Примечание: при работе с зарядным
баллоном всегда выполняйте требо
вания, описанные в инструкции к нему.
а) Заправьте зарядный баллон необ
ходимым количеством хладагента.
б)
Подсоедините центральный
шланг к зарядному баллону.
Внимание: не открывайте клапаны
на блоке манометров!
в) Откройте клапан на зарядном
баллоне.
4, при обнаружении утечек после ре
монта повторите процедуру вакууми
рования.
Дозаправка хладагента
Дозаправьте систему хладагентом.
После проверки на герметичность до
ведите количество хладагента до
нормы.
Внимание:
-
Никогда не заряжайте систему
через сторону высокого давления
при работающем двигателе.
-
Не открывайте клапан низкого
давлений, когда система заправля
ется жидким хладагентом.
