298
Элёй^рбоборудование KyabsS

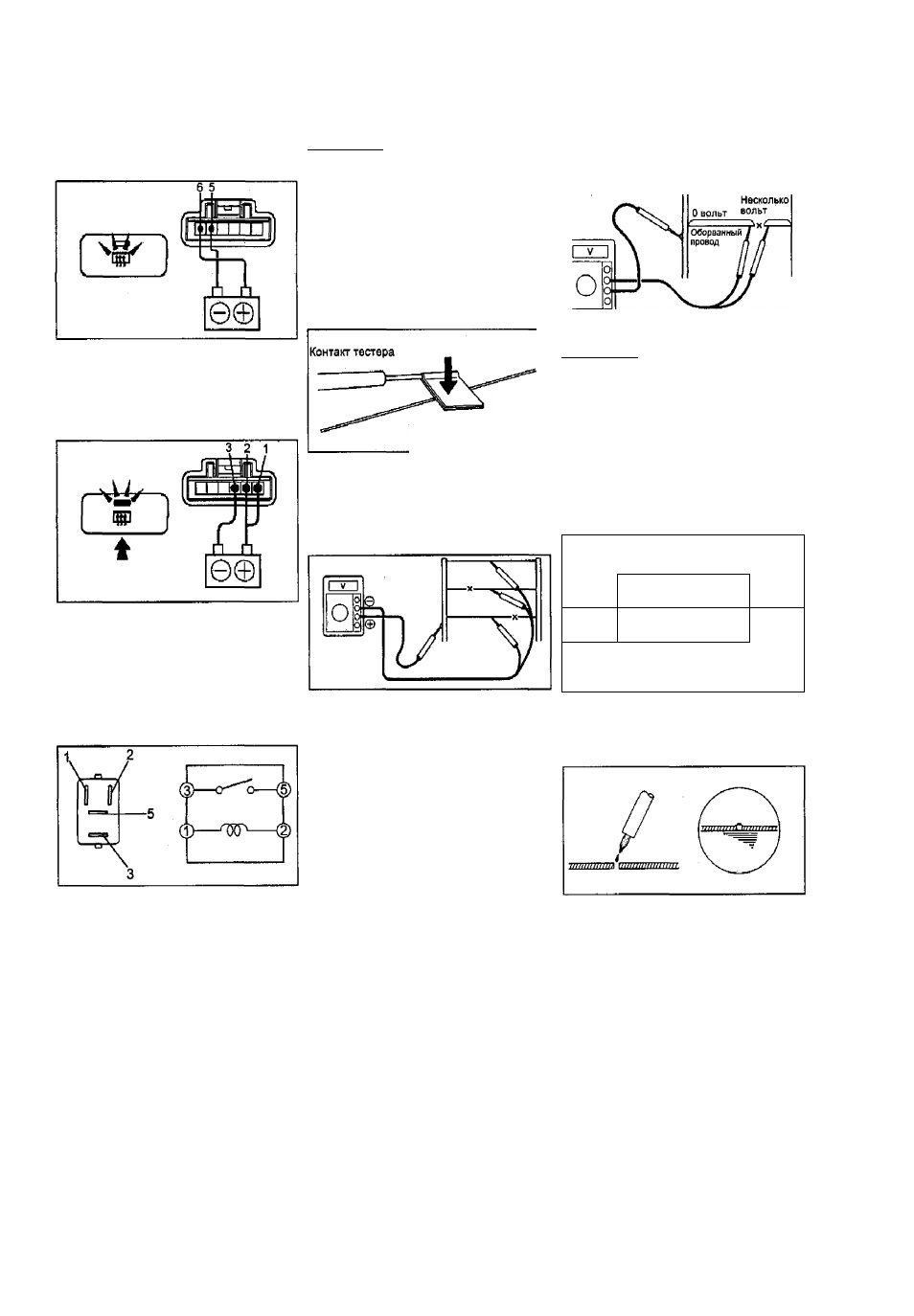

2. Проверка подсветки выключателя.
Подключите "+" аккумуляторной бата
реи к выводу "6", к выводу "5",
должна загореться подсветка выклю
чателя обогревателя.
3. Проверка индикатора включения
обогревателя заднего стекла. Под
ключите аккумуляторной батареи к
выводам "Г и " 2 " . к выводу "3", на
жмите на выключатель и убедитесь,
что загорелся индикатор включения.
4. Проверка таймера oбoгpeвateля
заднего стекла. Из положения п.(3)
убедитесь, что светодиод индикатора
погаснет через 1 2 - 1 8 минут после
включения.
Проверка реле обогревателя
1. Проверьте постоянное наличие про
водимости между выводами "Г и "2".
Проверка и ремонт проводов
обогревателя заднего стекла
примечание:
- При очистке стекла пользуйтесь
мягкой сухой тканью, протирайте
стекло
параллельно
проводам
обогревателя: Старайтесь не по
вредить провода.
-Запрещается использовать мою
щие средства и составы с абра
зивными частицами.
-
При измерении напряжения
обер
ните
отрицательный
контакт
тестера фольгой и прижмите край
фольги к проводу пальцем.
Провод
обогрева
Оловянная фольга
1. Проверка наличия обрыва проводов.
а) Включите зажигание и обогрева
тель стекла задней двери.
б) Измерьте напряжение в центре
каждого провода термоэлемента, как
показано на рисунке.
2. Проверьте наличие проводимости
между выводами "3" и "5" при подаче
напряжения аккумуляторной батареи
на выводы "Г и "2".
в) Точка, в которой стрелка вольт
метра отклонится от нуля на не^
сколько вольт, является точкой об
рыва.
Примечание: если обрыв провода
отсутствует, то вольтметр пока
зывает О В у боковой шины (+)
термоэлемента и, при перемеще
нии
контакта
вольтметра
к
противоположному концу провода,
напряжение будет постепенно уве
личиваться примерно до 12 В.
3. Ремонт проводов,
а) Очистите концы провода в мес
те обрыва при помощи раствори
теля и наклейте защитную ленту с
обеих сторон от места ремонта,
Место ремонта
/
провод
Защитная лента
в) Если напряжение составляет око
ло 5 В, то провод в норме.
г) Если напряжение составляет око
ло 10 В, то произошел обрыв прово
да между серединой и боковой ши
ной (+) термоэлемента.
д) Если напряжение составляет око
ло о В, то произошел обрыв провода
между серединой и массой.
2. Поиск места обрыва на проводе.
а) Подсоедините "плюс" вольтметра
к боковой шине (+) термоэлемента.
б) Оберните "минус" вольтметра
фольгой. Подсоедините фольгу к
проводу термоэлемента у боковой
шины (-•-) и медленно перемещайте
ее к противоположному концу (к
массе).
б) Тщательно перемешайте состав
для ремонта и при помощи тонкой
кисти нанесите каплю вещества на
провод.
Состав для ремонта: DUPONT PASTE
№4817 или аналогичное вещество.
