Кузов
241

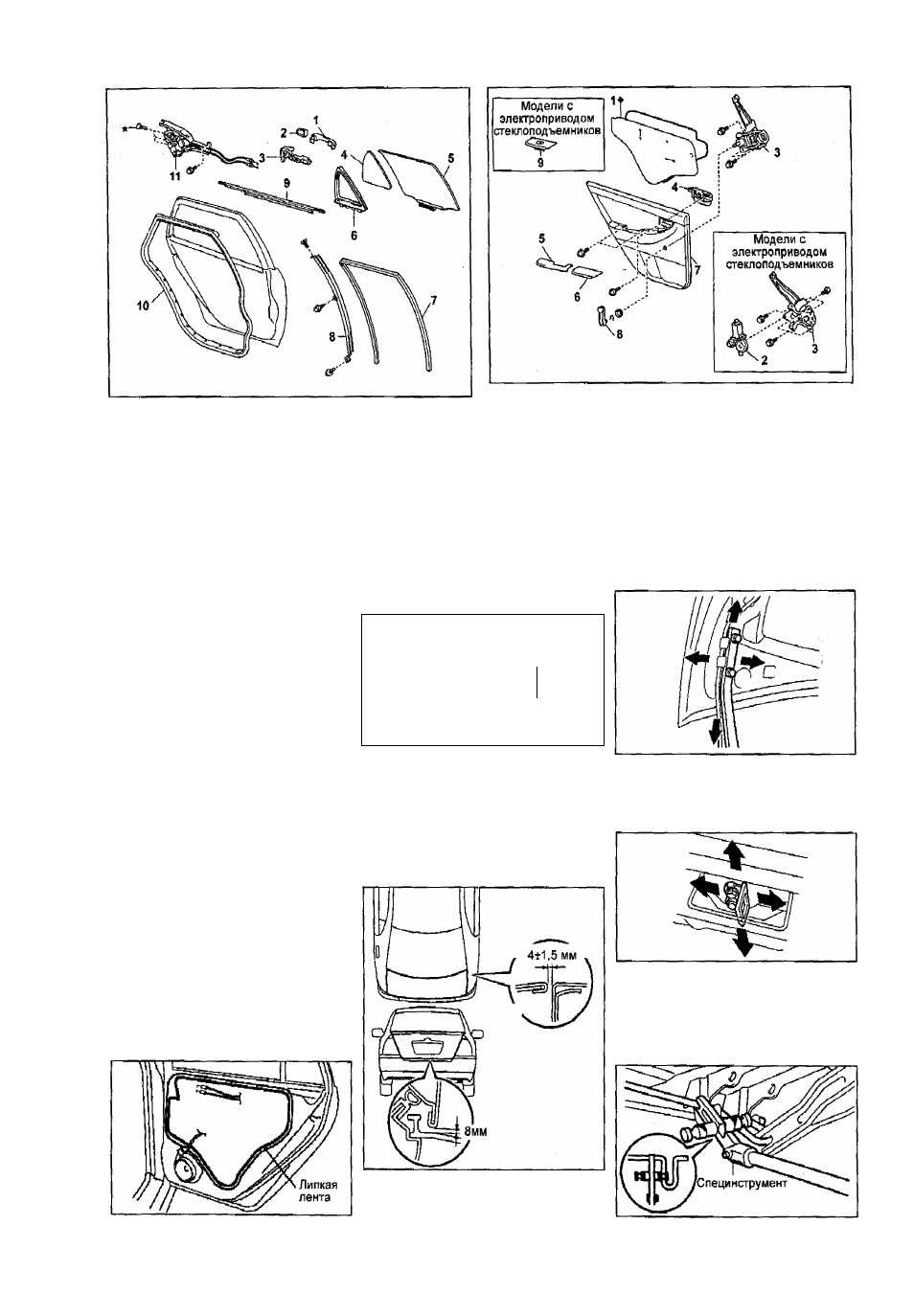

Задняя боковая дверь. 1 - внешняя ручка открывания
двери, 2 - цилиндр замка, 3 - кронштейн внешней ручки
открывания двери, 4 • заднее неподвижное стекло,
5 - стекло двери, 6 - уплотнитель заднего неподвижно
го стекла, 7 - уплотнитель стекла двери, 8 - направ
ляющая стекла двери, 9 - молдинг двери, 10 - уплотни
тель задней боковой двери, 11 - дверной замок.
Задняя боковая дверь (продолжение). 1 - крышка тех
нологического отверстия, 2 - электродвигатель стек
лоподъемника, 3 - механизм стеклоподъемника,
4 - внутренняя ручка открывания двери, 5 - подлокот
ник, 6 - отделка подлокотника, 7 - отделочная панель
двери, 8 ' ручка управления стеклоподъемником
(модели без электропривода стеклоподъемников),
9 - панель управления стеклоподъемниками.
14.
(Модели
без
злешропривода
стеклоподъемников)
Отверните
три
болта и снимите механизм стекло
подъемника.
15.
(Модели
с
электроприводом
стеклоподъемников)
Отсоедините
разъем, отверните четыре болта и
снимите механизм стеклоподъемника.
16.
(Модели
с
электроприводом
стеклоподъемников)
Ключом
ТОРХ
отверните три винта и снимите элек
тродвигатель стеклоподъемника.
17. Снимите дверной замок.
а) (Модели с электроприводом двер
ного замка) Отсоедините разъем.
б) Отверните болт.
в) Ключом TORX отверните три вин
та и снимите дверной замок.
18. Снимите внешнюю ручку открыва
ния двери.
а) Ключом ТОЯХ отверните винт и
снимите цилиндр замка.
б) Отсоедините ручку, потянув ее
назад.
в) Ключом ТОКХ отверните винт и
снимите внешнюю ручку открывания
двери.
Сборка
Сборка задней боковой двери произ
водится в порядке, обратном снятию,
с учетом следующего:
а) При установке механизма стекло
подъемника и дверного замка нане
сите консистентную смазку в под
вижные части механизма.
б) Установите крышку технологиче
ского отверстия при помощи липкой
ленты, как показано на рисунке.
в)
(Модели без электропривода
стеклоподъемников) При установке
ручки управления стеклоподъемни
ком полностью поднимите стекло
двери, установите шайбу и ручку
стеклоподъемника со стопорным
кольцом, как показано на рисунке.
1. Ослабьте болты крепления петель к
крышке и отрегулируйте положение
крышки багажника в поперечном и
вертикальном направлениях.
Момент затяжки...........................7 Н м
а
Перед
<¿1
1 /
Щ]
Багажник (седан)
Регулировка
крышки багажника
проверьте и при необходимости отре
гулируйте зазоры между крышкой ба
гажника и кузовом автомобиля, как по
казано на рисунке.
2. Отрегулируйте положение скобы
замка крышки багажника, ослабив
болты крепления.
Момент затяжки..... ..................... 6 Н м
Снятие торсиона
1. Снимите торсион с центрального
кронштейна.
2. Установите специнструмент на тор
сион. как показано на рисунке.
Регулировка зазоров между крыш*
кой багажника и кузовом автомоби
ля (седан).
1 6 - ш
