Система впрыска топлива (ЕР1)'

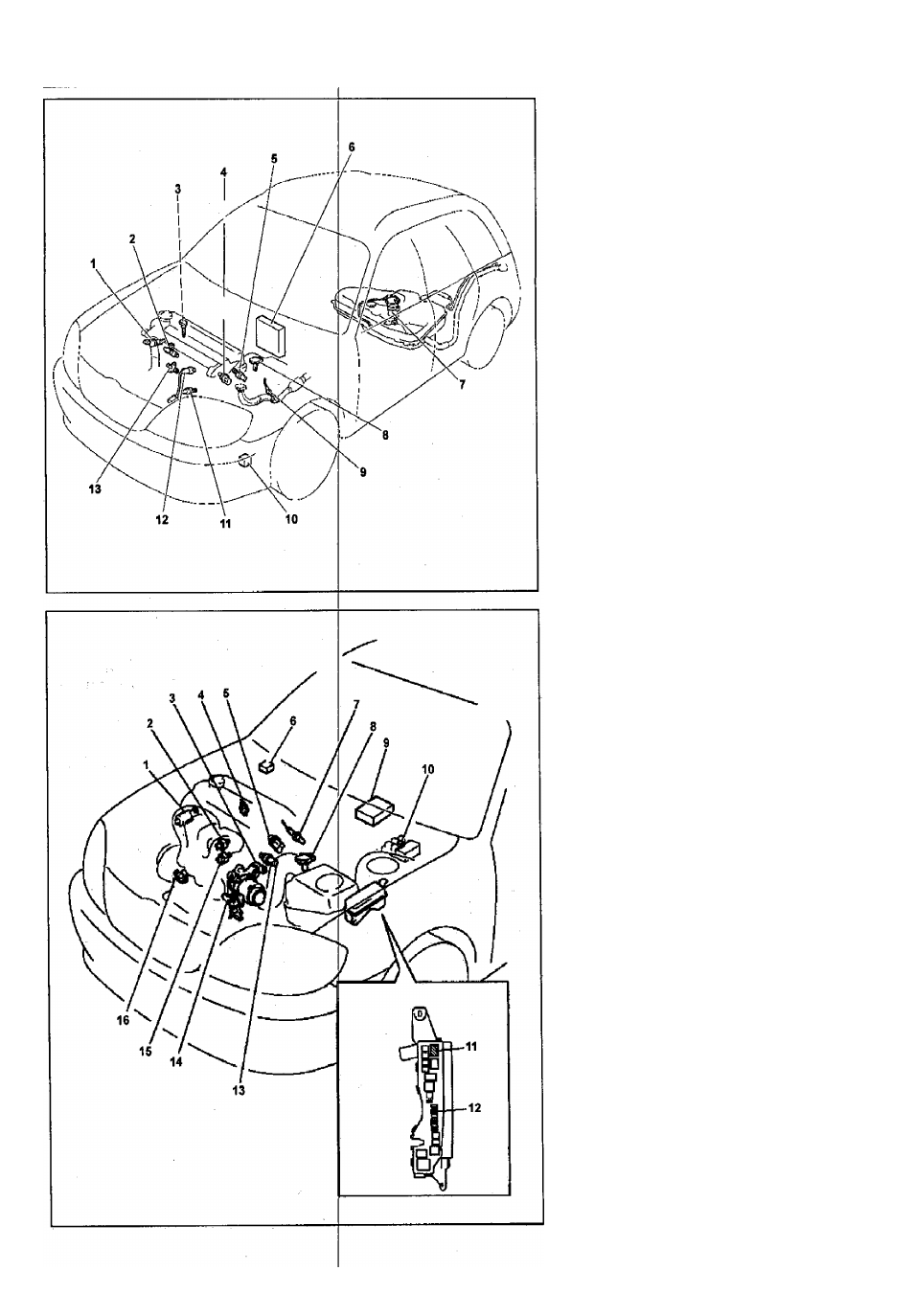

Расположение компонентов
системы электронного управления
(серия N2).
1 - клапан ТУТ,
2 - форсунка,
3
- катушка зажигания,
4 • датчик положения
распределительного вала,
5 - датчик температуры
охлаждающей жидкости,
6 - электронный блок управления
двигателем,
7 • топливный насос,
8 - расходомер воздуха,
9 - кислородный датчик,
10 - резистор электродвигателя
вентилятора,
11 - датчик-выключатель
по давлению в системе ТУР {A^ND),
12 - датчик детонации,
13 - датчик положения
коленчатого вала.
Расположение компонентов
системы электронного управления
(серия N2) (продолжение).
1 - клапан УУТ,
2 - датчик детонации,
3 - датчик положения дроссельной
заслонки,
4 - датчик-выключатель
по давлению в системе ГУР,
5 - датчик положения
распределительного вала,
6 - разъем ОиСЗ,
7' кислородный датчик,
8 - расходомер воздуха,
9 - электронный блок управления,
10 - реле топливного насоса,
11 - главное реле системы впрыска,
12 - предохранитель ”ЕРГ' (15А),
13 - датчик температуры
охлаждающей жидкости,
14 ^ корпус дроссельной заслонки,
15 - датчик аварийного
давления масла,
16 - датчик положения
коленчатого вала.
