130
Система зарядки
Соедините'положительный вывод Пои
амперметра с выводом генератора
"В".
- Соедините положительный вывод
вольтметра с выводом генератора
"В".
- Соедините отрицательный вывод
вольтметра с массой.
Отсоедините
провод от
вывода "В'\
Аккумуля
торная
батарея
Амперметр
\
±]
Ш
О:
Вольтметр
Генератор
в) Проверьте цепь системы зарядки
(Denso).
- Проверьте напряжение на выходе
генератора и силу тока при частоте
вращения 2000 об/мин.
Номинальное
значение....... 12,9 -14,9 В (менее ЮА}
Примечание:
- если напряжение выше нормы, за
мените регулятор напряжения;
-
если напряжение ниже нормы,
проверьте генератор и регулятор
напряжения.
■ Соедините вывод "F" с массой, за
пустите двигатель и измерьте на
пряжение на выводе "В".
Номинальное значение.... 12,9 -14,9 В
Примечание:
- если напряжение выше нормы, за
мените регулятор напряжения;
-
если напряжение ниже нормы,
проверьте генератор.
мечание:
если сила тока ниже нормы, от
ремонтируйте генератора;
при полностью заряженной акку
муляторной батарее ток отдачи
ожет быть меньше yífaзaннotJ ве-
личины.
Ге
1
-
1
ератор
Снятие и установка
(1Кг-РЕ, 2Мг-РЕ)

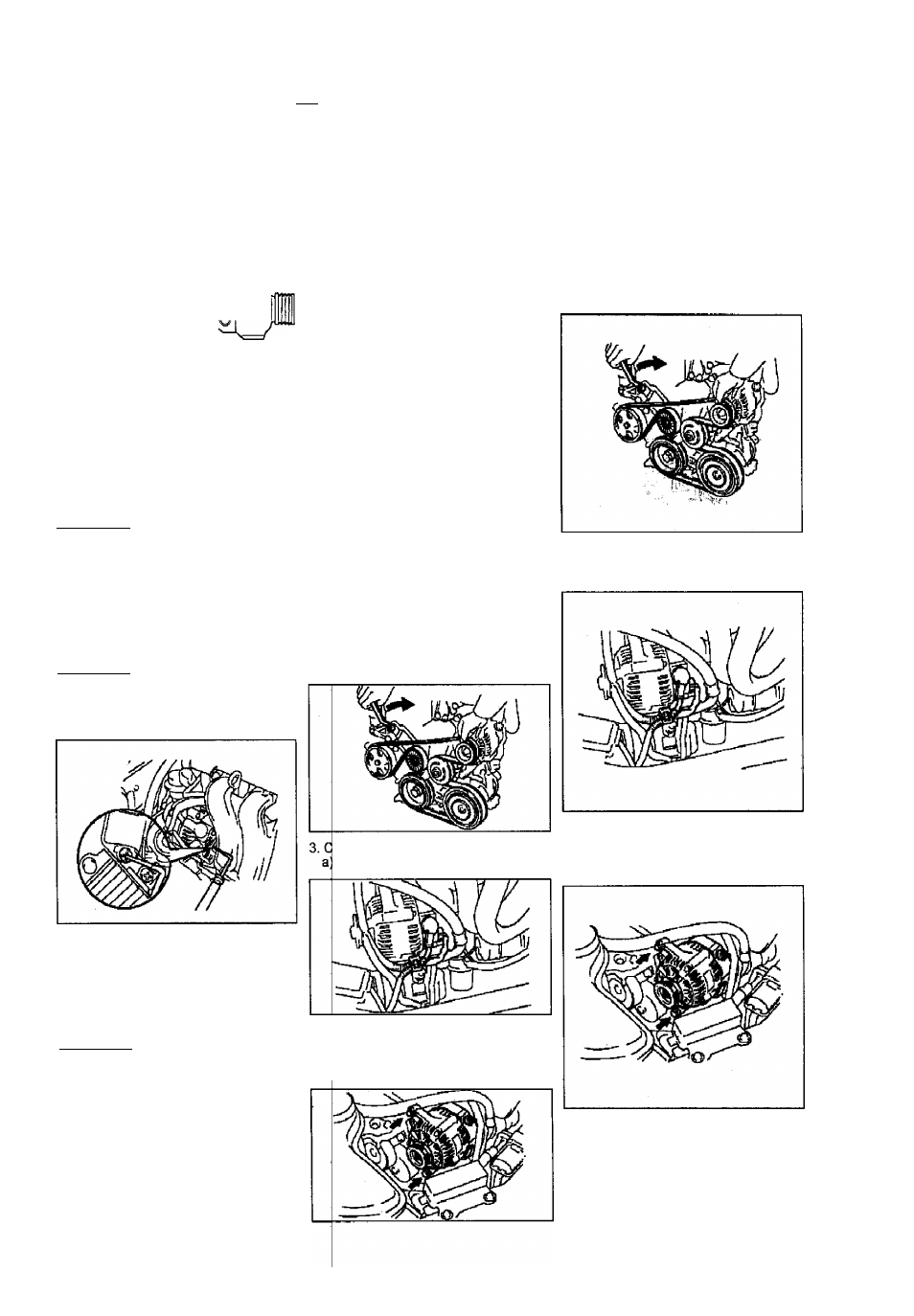

1. Снимите ремень привода навесных
агрегатов.
2. Снимите генератор,
а) Отсоедините разъем и зажим
проводки.
б) Отверните гайку и отсоедините
провод от вывода "В".
Отверните 2 болта и снимите ре-
гу|лировочную план1^.
г) Снимите стяжной болт и генера-
тср.
3. Уртановите генератор.
Установите генератор и заверни-
тё 2 болта крепления,
б) Подсоедините вывод "В" и завер
ните гайку.
Момент затяжки.........................9,8 Н-м
4. Установите ремень привода навес
ных агрегатов.
5. Отрегулируйте натяжение ремня
при юда навесных агрегатов.
Снятие и установка (122-РЕ)
1. Снимите правую часть защиты дви
гателя.
2. С нимите ремень привода навесных
агрегатов.
Медленно поверните натяжитель по
часовой стрелке и снимите ремень.
нимите генератор.
Отсоедините зажим проводки.
г) Проверьте цепь системы зарядки
(Bosch).
- Проверьте напряжение на выходе
генератора при частоте вращения
2500 об/мин.
Номинальное
значение....... 13,2- 14,6 В (менее ЮА)
Примечание:
- если напряжение выше нормы, за
мените регулятор напряжения;
-
если напряжение ниже нормы,
проверьте
регулятор
напряжения
и генератор.
9, Проверка генератора под нагрузкой.
а)
При частоте вращения 2000
об/мин включите дальний свет фар
и вентилятор отопителя в положе
ние "НГ.
б) Измерьте силу тока.
Номинальное значение......... более 30 А
4. Установите генератор.
Момент затяжки:
М8 ................................. ..... 29 Н м
М10................................. ..... 58 Н-м
Снятие и установка (2И-СЕ)
1, Снимите правую часть защиты дви
гателя.
2. Снимите ремень привода навесных
агрегатов.
а) Снимите зажим трубки системы
кондиционирования.
б) Медленно поверните натяжитель
по часовой стрелке и снимите ре
мень.
3. Снимите кронштейн №1 генератора.
4. Снимите генератор.
а) Отсоедините зажим проводки.
б) Снимите клемму "+В”
в) Отсоедините разъем.
г) Отверните 2 болта и снимите ге
нератор.
б| Снимите клемму "+В"
в| Отсоедините разъем,
г) Отверните 2 болта и снимите ге-
Н'зратор.
5. Установите генератор.
Момент затяжки:
М8................................................ 29 Н-м
М10.................................... ....58Н‘М
6. Установите кронштейн №1 генера
тора.
Момент затяжки................................ 29 Н-м
