76
Двигатель — общие процедуры ремонта
Система УУТч
Проверка элементов
1. Установите распределительный вал
в тиски и убедитесь, что шестерня за
блокирована.

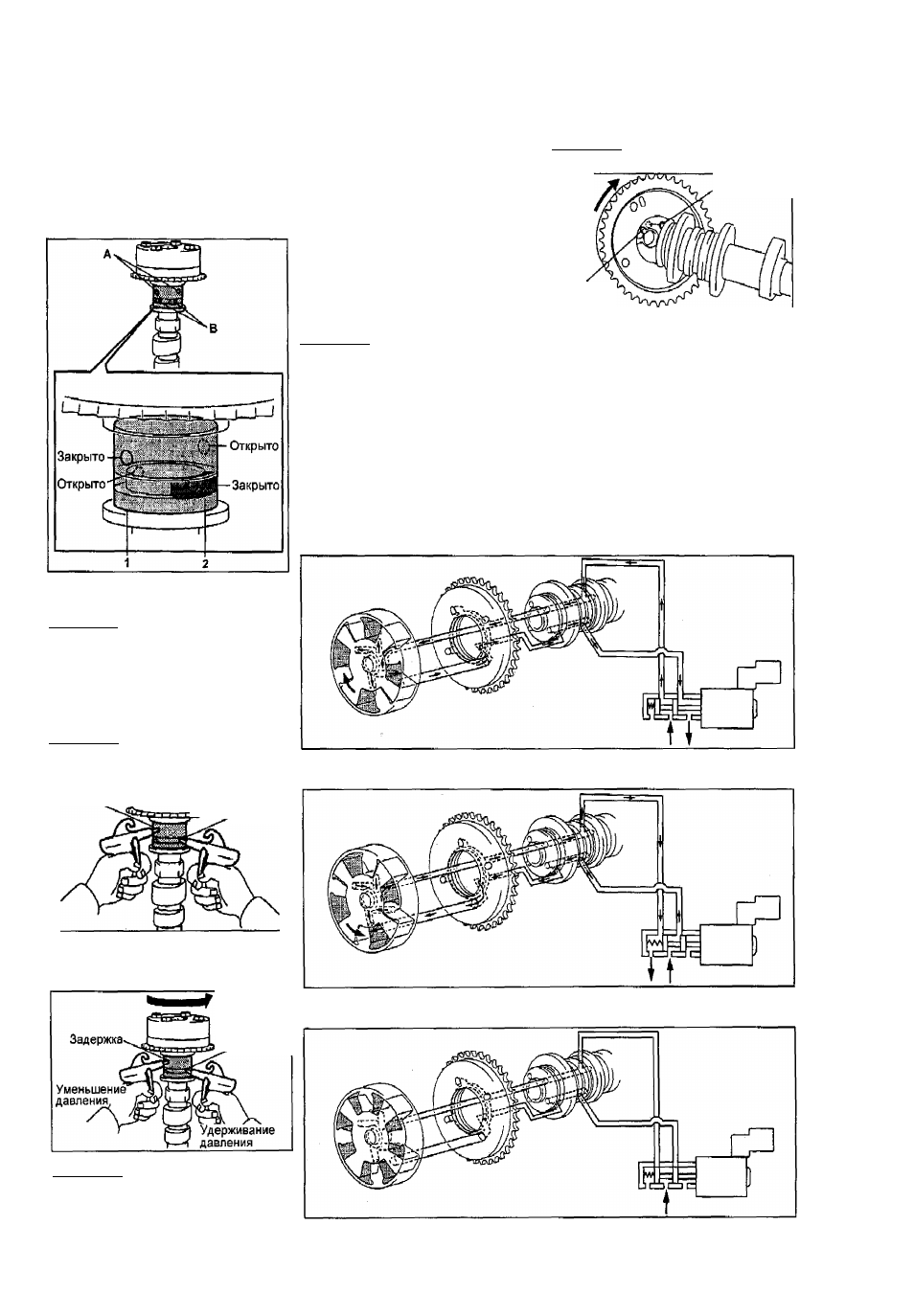

2. Заклейте изолентой масляные ка
налы шейки распределительного ва
ла, как показано на рисунке.
А - задержка, В - опережение,
1 - изолента, 2 - резиновая пробка.
Примечание: заткните один из мас
ляных каналов со стороны опереже
ния резиновой пробкой.
3. Проткните изоленту со стороны
опережения и задержки {см. рисунок).
4. Подите воздух под давлением
1,5кг/см^ к двум отверстиям (со сто
роны задержки и опережения).
Примечание: при этом возможно раз
брызгивание масла.
Задержка
¿»Опережение
, Опережение
(максимальный угол задержки). В за
висимости от подведенного давле
ния
поворот
шестерни
механизма
осуществляется без приложения до
полнительных усилий (без подвора
чивания его рукой) или наоборот, с
чрезмерным усилием. Однако при на
личии утечек воздуха фиксатор мо
жет не срабатывать правильно.
Снятие
1. Выполните операции проверки эле
ментов.
2. Отверните центральный болт креп
ления и снимите шестерню привода
распределительного вала в сборе.
Примечание: не отворачивайте че
тыре болта крепления звездочки к
механизму системы УУТ.
Установка
1. Наденьте шкив системы УУТ на
коленчатый вал, совместив штифт
распределительного вала с отвер
стием в шкиве. Зафиксируйте шкив в
этом положении.
2. Поверните шкив системы \Л/Т по хо
ду часовой стрелки (как показано на
рисунке), немного надавливая на него в
направлении распределительного ва
ла. При совмещении штифта и шпо
ночной канавки окончательно устано
вите шкив на распределительный вал.
Примечание: не поворачивайте шкив
против хода часовой стрелки.
Штифт
Шпоночная
канавка
3. Убедитесь в отсутствии зазора
между фланцем распределительного
вала и шкивом VVT.
4. Не допуская проворачивания шкива,
затяните установочный болт.
Момент затяжки......................... 54 Н м
5. После установки поверните шкив
по часовой стрелке и убедитесь, что
шкив заблокирован.
Описание
Система WT-i (Variable Valve Timing
intelligent - изменение фаз газорас
пределения) позволяет плавно из
менять фазы газораспределения в
соответствии с условиями работы
При повороте распределительного вала в сторону более раннего откры
тия клапанов.
5. Убедитесь, что при подаче давле
ния шестерня привода вращается в
направлении, показанном на рисунке.
При повороте распределительного вала в сторону более позднего откры
тия клапанов.
Примечание: в результате фиксатор
должен освободить механизм, уста
новленный на угол поворота, соот
ветствующий самому позднему нача
лу открытия впускных клапанов
В режиме удержания.
