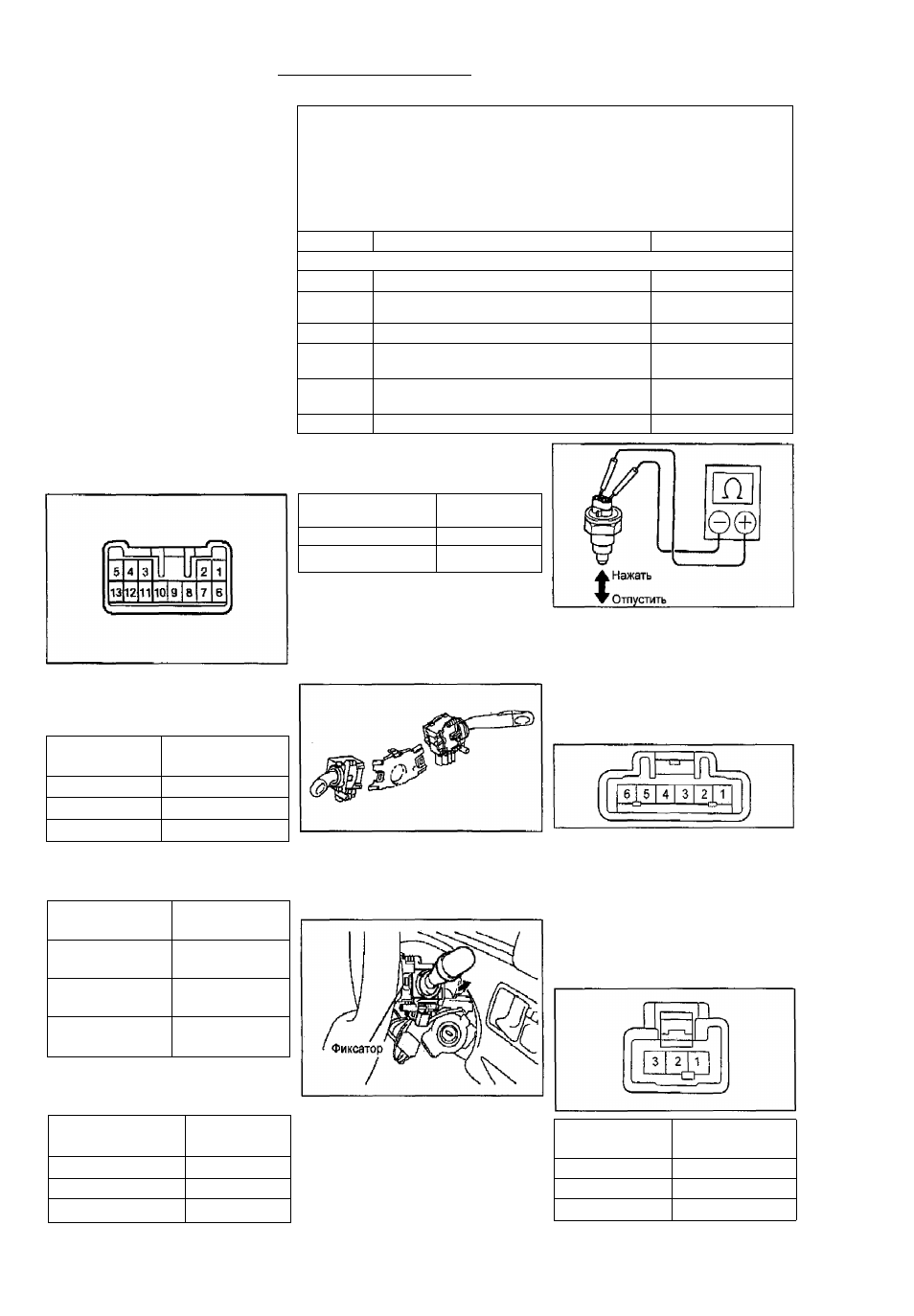

284
Электрооборудование кузова
2. Проверка функции энергосбереже
ния.
а) Извлеките ключ зажигания при
всех закрытых дверях.
б) Откройте дверь водителя. Убеди
тесь, что освещение салона вклю
чится, и автоматически выключится
примерно через 20 минут.
в) Откройте дверь пассажира. Убе
дитесь, что включилось освещение
салона. Примерно через 20 минут
откройте дверь водителя, и про
верьте что освещение будет гореть
ещё примерно 20 минут.
3. Проверка функции автоматического
отключения освещения.
а) Включите зажигание, закройте
дверь водителя.
б)
Установите переключатель
управления освещением в положе
ние "TAIL" или "HEAD" и убедитесь,
что фары включены.
в) Выключите зажигание и убеди
тесь, что при открывании водитель
ской двери фары и габариты гаснут.
Проверка комбинированного
переключателя
Таблица. Проверка цепи выключателя задних противотуманных фонарей
1. Проверьте проводимость между
выводами разъема переключателя
(переключатель управления освеще
нием).
Положение
переключателя
Выводы
OFF (выкл)
-
TAIL (габариты)
1 2 - 6
HEAD (фары)
1 2 - 6 - 7 - 1 0
Положение
выключателя
Выводы
FLASH
(мигание)
1 1 - 1 0
LOW BEAM
(ближний)
9 - 1 0
HI BEAM
(дальний)
1 1 - 1 0
Положение
выключателя
Выводы
Правый поворот
4-5
Среднее положение
-
Левый поворот
5-3
Со стороны жгута проводов
Выводы
Состояние
Результат
Разъем подсоединен
^^mccэl
постоянно
проводимость
2<->масса
Переключатель управления освещением
из "OFF" в "TAIL" или "HEAD"
0 В - ^ 1 0 - 1 4 В
Зомасса
постоянно
1 0 - 1 4 В
5<-^масса
Переключатель управления освещением
из "OFF" в "HEAD"
нет проводимости ->
проводимость
6«->масса
Выключатель передних противотуманных
фар из "OFF" в "ON"
нет проводимости
проводимость
7^масса
постоянно
проводимость
4. Проверьте проводимость между
выводами разъема переключателя
(выключатель противотуманных фар),
Положение
выключателя
Выводы
OFF
—
ON
1-2
Снятие и установка комбини
рованного
переключателя
1. Снимите кожухи рулевой колонки.
2. Снимите комбинированный пере
ключатель.
2. Проверьте проводимость между
выводами разъема переключателя
(переключатель света фар).
а) Отсоедините разъемы.
б) Отжимая фиксатор, снимите пе
реключатель, потянув в направле
нии, показанном на рисунке стрел
кой.
3. Проверьте проводимость между
выводами разъема переключателя
(переключатель указателей поворота).
Проверка выключателя
аварийной сигнализации
1. Проверьте наличие проводимости
между выводами "3" и "4" разъема вы
ключателя аварийной сигнализации
при нажатом выключателе и отсутст
вие проводимости когда выключатель
не нажат.
2. Проверка цепи подсветки. Подайте
напряжение аккумуляторной батареи
на выводы "6" (+) и "5" (-) и убедитесь,
что горит подсветка выключателя.
Проверка выключателя
освещения салона
1. Проверьте наличие проводимости
между выводами разъема плафона по
таблице.
Проверка выключателя
фонарей заднего хода
Нажмите на кнопку выключателя и
проверьте наличие проводимости ме
жду выводами разъема выключателя.
Отпустите кнопку, проводимости быть
не должно.
Положение
выключателя
Выводы
OFF
—
DOOR
1-2
ON
2 - масса
