210
Тормозная система
- Устанавливайте детали, как по
казано на рисунке.
- Перед установкой нанесите спе
циальную
смазку
для
тормозных
механизмов с обеих сторон внут
ренних антискрипных прокладок,
6. Снимите удерживающие пластинча
тые вкладыши.
7. Извлеките направляющие пальцы.
8. Снимите пылезащитные чехлы со
скобы суппорта.
9. Отверните два болта и снимите
скобу суппорта.
Момент затяжки ..................... 107 Н-м
Разборка и сборка суппорта
Примечание:
- Сборку проводите в порядке, об
ратном разборке.
- Моменты затяжки указаны в тек
сте.
-
Нанесите
соответствующую
смазку на поверхности, указанные
на рисунке "Передние тормоза".
1. Используя отвертку, снимите сто
порное кольцо и чехол поршня.
Примечание:
устанавливайте
чехол,
как показано на рисунке.

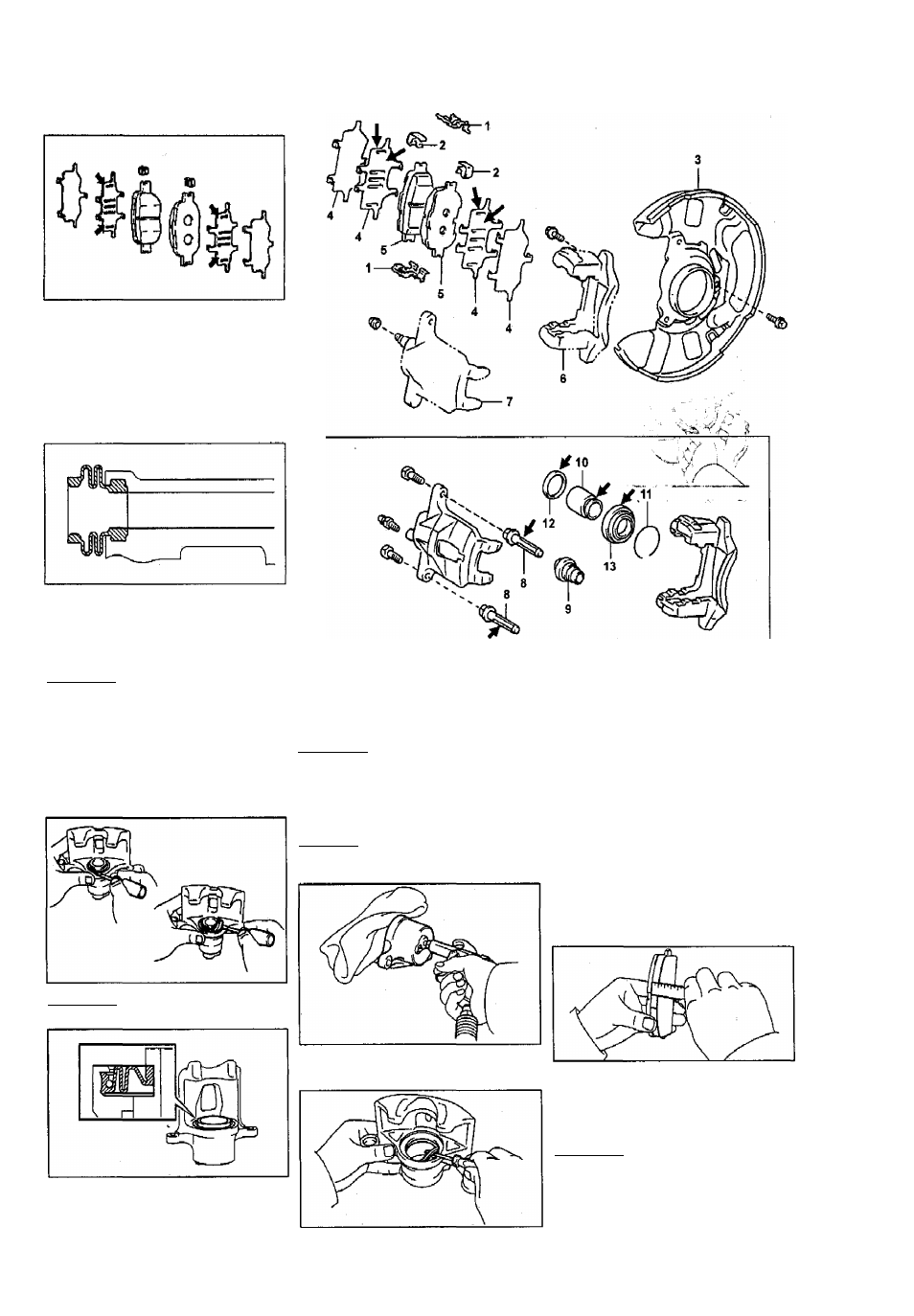

Передние тормоза (2ZZ-GE). 1 - удерживающий пластинчатый вкладыш,
2 - индикатор износа накладки тормозной колодки, 3 - защитный кожух,
4 - антискрипная прокладка, 5 - тормозная колодка, 6 - скоба суппорта,
7 - суппорт в сборе, 8 - направляющий палец, 9 - пылезащитный чехол,
10 - поршень, 11 - стопорное кольцо, 12 - манжета, 13 - чехол.
Примечание: при сборке на детали, указанные стрелками, нанесите:
^ -
консистентную смазку,
^ - специальную смазку для тормозных механизмов.
6) Используя сжатый воздух, удали
те поршень из цилиндра.
Внимание: не держите пальцы перед
поршнем, когда используете сжатый
воздух.
Проверка
1. Используя линейку, измерьте тол
щину накладок тормозных колодок.
Номинальная толщина:
тормозной диск
14 дюймов........................... 11,0 мм
тормозной диск
15 дюймов........................... у11,5мм
Минимальная толщина.............. . 1,0 мм
3. Используя отвертку,
манжету поршня.
снимите и
2. Снимите поршень,
а) Поместите ветошь между порш
нем и цилиндром.
Заменяйте тормозные колодки, если
толщина накладок тормозных колодок
меньше минимально допустимой или
обнаружен неравномерный износ на
кладок.
Примечание: если необходимо заме
нить хотя бы одну тормозную ко
лодку, то заменяйте все, для обес
печения равномерности торможения.
При
замене
колодок
антискрипные
прокладки тоже меняются.
