Система охлажден|£я

95

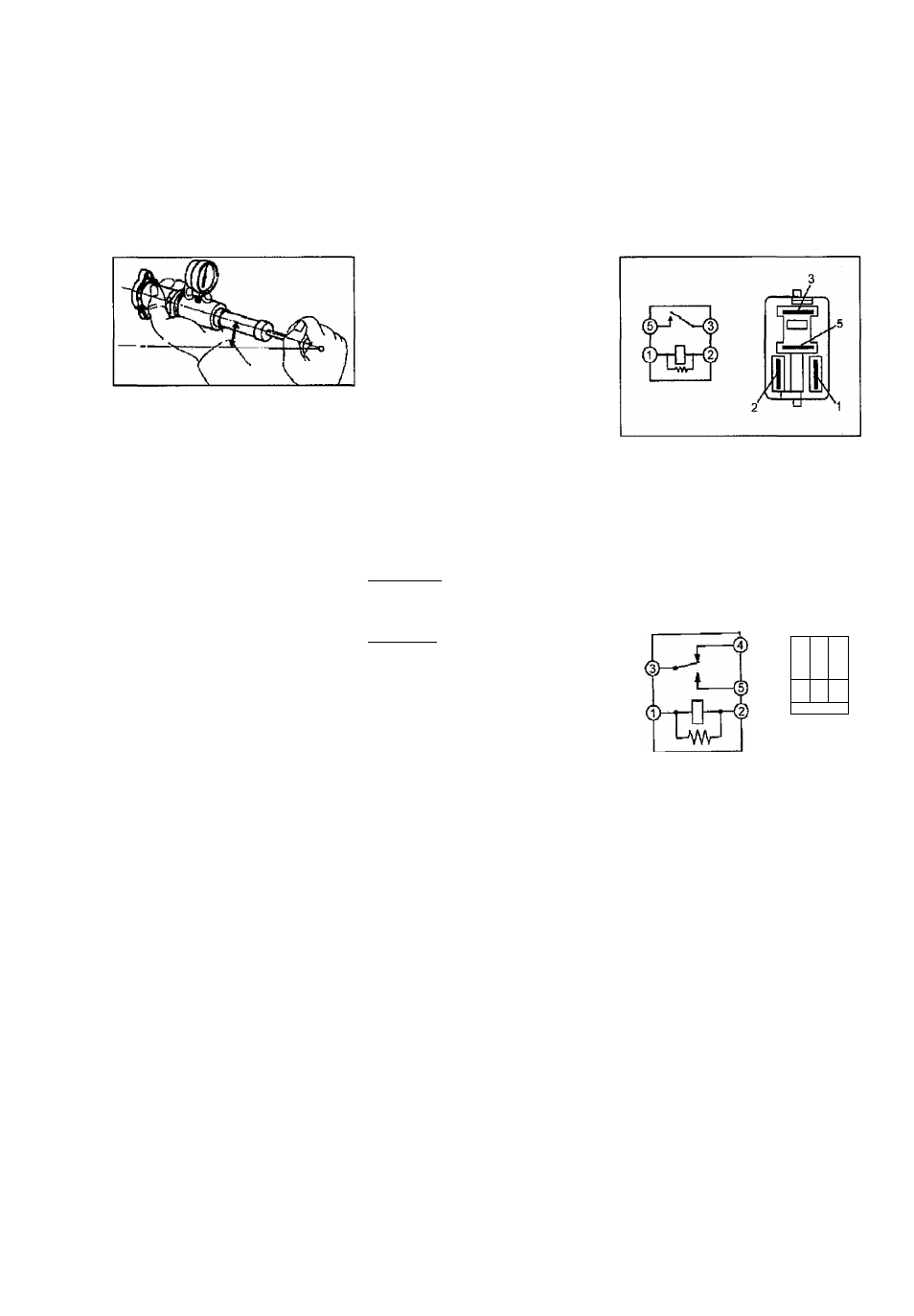

1. При помощи тестера медленно соз­

дайте давление и убедитесь, что воз­
дух выходит из парового клапана.
Примечание:

- увеличивайте давление плавно и

равномерно..

- скорость нагнетания - не более 1
хода поршня за 3 секунды.

- если воздух не выходит из пара-
вого клапана, замените крышку ра­
диатора.

2. При помощи тестера измерьте дав­

ление срабатывания предохранитель­

ного клапана.
Номинальное значение.................. .....

..........74 - 103 кПа (0,75 - 1,05 кэ/см^)

Предельное значение............................

..............................59 кПа (0,5 кг/см^)

Примечание:

- скорость нагнетания - не болев

1 хода поршня за 1 секунду;

-

в качестве давления открытия

используйте наибольшее получен­

ное значение:

-

если давление открытия нахо­

дится ниже минимального значе­

ния, замените крышку радиатора.

Замена радиатора

1. Слейте охлаждающую жидкость.

2. Отсоедините впускной шланг ра­

диатора.

3. Отсоедините выпускной шланг ра­

диатора.
4. Отсоедините впускной шланг охла­
дителя рабочей жидкости АКПП.

5. Отсоедините выпускной шланг ох­

ладителя рабочей жидкости АКПП.

6. Снимите вентилятор с электродви­

гателем.

а) Отсоедините разъем электродви­

гателя вентилятора.
б) Отсоедините 2 зажима проводки,
в) Отверните 2 болта и снимите
вентилятор с электродвигателем.

7. Снимите верхний кронштейн р|адиа-

тора.
8. Снимите радиатор.
9. Установите радиатор.

10. Установите ранее снятые элемен­

ты и подсоедините шланги. |

11. Запейте охлаждающую жидкость.

12. Убедитесь в отсутствии утечек ох­

лаждающей жидкости.

Электровентилятор

Проверки на автомобиле

1. Проверка на непрогретом двиг|ателе

(температура охлаждающей жиДкости
менее 83°С).

|

а) При выключенном кондиционере
включите зажигание (ОМ) и убеди­

тесь, что вентилятор не вращается.

б) Отсоедините разъем датчика

температуры охлаждающей жидко­

сти и убедитесь, что при включен­

ном зажигании вентилятор фаща-

ется.

||

2. Проверка на профетом дви1^ателе
(температура охлаждающей жиДкости
более 93Х).

|

а) Прогрейте двигатель и убедитесь,
что кондиционер выключен. ||
б) Убедитесь, что при температуре

выше 96°С охлаждающей жиДкости
вентилятор включается, а при темпе­
ратуре ниже 94,5*'С - выключается.

Примечание:

датчик

температуры

охлаждающей

жидкости

установлен

на выпускном патрубке Золовки бло­
ка цилиндров.
Примечание

!|

- работу вентилятора контроли­

рует электронный блок управления

двигателем;

[

-

проверку температуры охлаж­

дающей жидкости можно осущест­
вить при помощи сканера.
|

3. Проверка электродвигателя венти­

лятора.

I

а) Подайте напряжение аккумуля­

торной батареи на выводы электро­
двигателя вентилятора и убедитесь,

что он вращается плавно.
б) Проверьте величину тока цепи
электродвигателя.

кроме т-РЕ 4]А/0........................ 8-12 А

121-ЕЕ4\А/0....... ............... 10,6-16,6А

Проверка компонентов

1. Реле электродвигателя вентилятора.

а) Убедитесь в наличии проводимо­
сти между выводами реле "1"^"2" и

в отсутствии проводимости между
выводами "3"о"5".

б) Подайте напряжение от аккуму­
ляторной батареи к выводам

реле и убедитесь в наличии

проводимости

между

выводами

"3"о"5".

2. Реле электродвигателя вентилято­

ра №2.

а) Убедитесь в наличии проводимо­
сти между выводами реле

и

"3"^"4".
б) Подайте напряжение от аккуму­

ляторной

батареи

к

выводам

"1"о’’2" реле и убедитесь в наличии
проводимости между выводами

_л_

3
5

2 4 1

3. Резистор электродвигателя венти­

лятора.

Проверьте сопротивление между
выводами разъема.

Номинальное
значение
........1,17 -1,43 Ом (при 20Ю)
