46
Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Механическая часть
ности, показанной на рисунке. Сними
те девять крышек подшипников рас
пределительных валов.
24. Снимите головку блока цилиндров.
а) Отсоедините верхний шланг ра
диатора от соединительной муфты.
б) Отсоедините шланг отопителя от
соединительной муфты.
в) Равномерно ослабьте и выверни
те 10 болтов головки блока цилинд
ров в последовательности, показан
ной на рисунке. Извлеките шайбы.
Примечание:
деформация головки
блока может быть следствием не
соблюдения
последовательности
снятия болтов.
г) Выверните болт крепления трубки
перепуска охлаждающей жидкости к
головке блока цилиндров,
д) Снимите головку блока цилинд
ров с блока цилиндров и установите
ее на деревянные бруски.
Примечание: если головка блока ци
линдров снимается с трудом, можно
использовать
отвертку,
вставляя
ее в газовый стык, как показано на
рисунке.
Старайтесь
не
повредить
поверхности головки и блока цилинд
ров, а также прокладку головки блока.
Разборка, проверка, очистка
и ремонт головки блока
цилиндров
Процедуры разборки, проверки, очи
стки, ремонта и сборки деталей го
ловки блока цилиндров описаны в
главе "Двигатель - общие процедуры
ремонта".

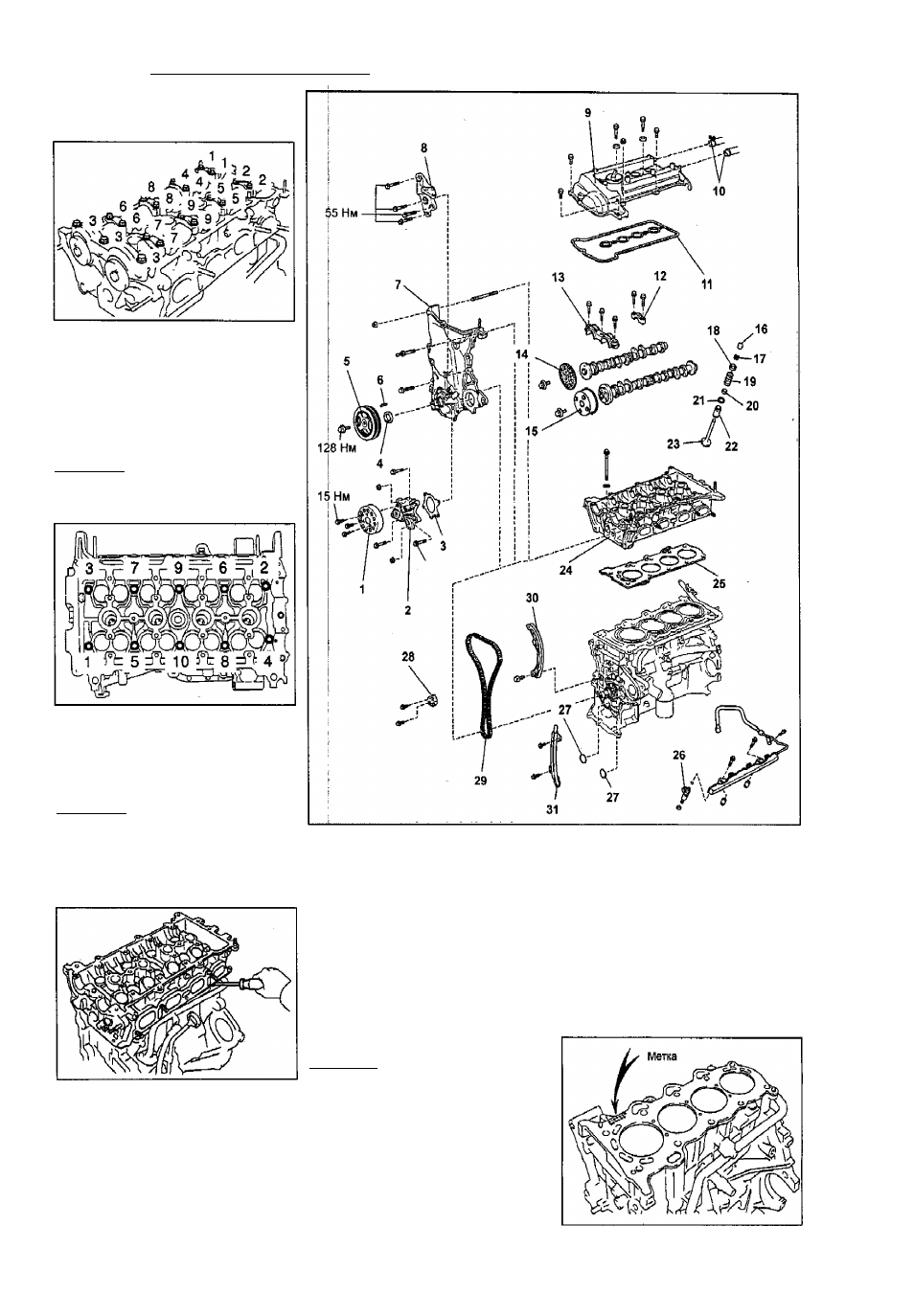

Снятие и установка головки блока цилиндров
(2). 1
- шкив насоса охлаж
дающей жидкости,
2
- насос охлаждающей жидкости,
3 , 1 1 , 25
- прокладка,
4
-Ì передний сальник коленчатого вала,
5
• шкив коленчатого вала,
6
- штифт,
7
- крышка цепи привода
ГРМ, 8
- кронштейн правой опоры дви
гателя, 9 - крышка головки блока цилиндров, 10 - шланги системы прину
дительной вентиляции картера, 12 - крышка подшипника распредели
тельного вала,
13
- крышка
№1
подшипника распределительного вала,
14
i- звездочка распределительного вала,
15
- звездочка системы
WT,
16
г толкатель,
17
- сухари,
18
- тарелка пружины клапана,
19
- пружина
клапана, 20 - маслосъемный колпачок, 21 - седло пружины, 22 - направ
ляющая втулка клапана,
23
- клапан,
24
- головка блока цилиндров,
26
г форсунка,
27
- кольцевое уплотнение,
28
- натяжитель,
29
- цепь при
вода
ГРМ, 30
* направляющая натяжителя цепи привода
ГРМ, 31
- успо
коитель цепи привода
ГРМ.
Установка
примечание:
- Тщательно очистите все детали
прред установкой.
-Перед
установкой
смажьте
все
трущиеся
поверхности
деталей
новым моторным маслом.
- \3амените всё прокладки, сальники
и маслосъемные колпачки на новые.
1. Установите головку блока цилиндров
на блок цилиндров,
а) Уложите новую прокладку головки
блока цилиндров меткой вверх.
