206
Тормозная система
Регулировка рычага
стояночного тормоза
1. Поддомкратьте заднюю часть авто
мобиля.
2. Отрегулируйте зазор между колод
ками и тормозным диском.
3. Установите задние колеса.
Момент затяжки....................... 103 Н-м
4. Проверьте величину хода рычага
стояночного тормоза. Затяните рычаг
стояночного тормоза до упора и со
считайте количество щелчков храпо
вого механизма.
Перемещение рычага стояночного
тормоза при усилии
нажатия 196 Н................ 6-9 щелчков
При необходимости отрегулируйте ход
рычага стояночного тормоза.
а) Снимите отделочную панель.
б) Ослабьте контргайку и, вращая
регулировочную гайку, отрегулируй
те ход рычага.
1 - контргайка, 2 • регулировочная
гайка.
в) Затяните контргайку.
Момент затяжки...........................5 Н-м
г) Несколько раз нажмите и отпусти
те рычаг стояночного тормоза.
д) Убедитесь, что задние колеса
вращаются свободно.
е) Убедитесь, что ход рычага стоя
ночного тормоза соответствует но
минальному.
Педаль тормоза
Снятие и установка
Примечание:
- При снятии и установке педали
тормоза
руководствуйтесь
рисун
ком "Снятие педали тормоза".
-
После установки отрегулируйте
высоту педали тормоза.
Главный тормозной
цилиндр
Снятие
1. Используя шприц, удалите тормоз
ную жидкость из цилиндра.
Внимание: не допускайте попадания
тормозной жидкости на окрашенные
поверхности.
При
попадании
тор
мозной жидкости на окрашенную по
верхность смойте ее немедленно.
2.
Снимите крышку воздушного
фильтра,
3. Снимите аккумулятор паров топлива.
4. Снимите главный тормозной ци
линдр.
а) Отсоедините разъем датчика
уровня тормозной жидкости.

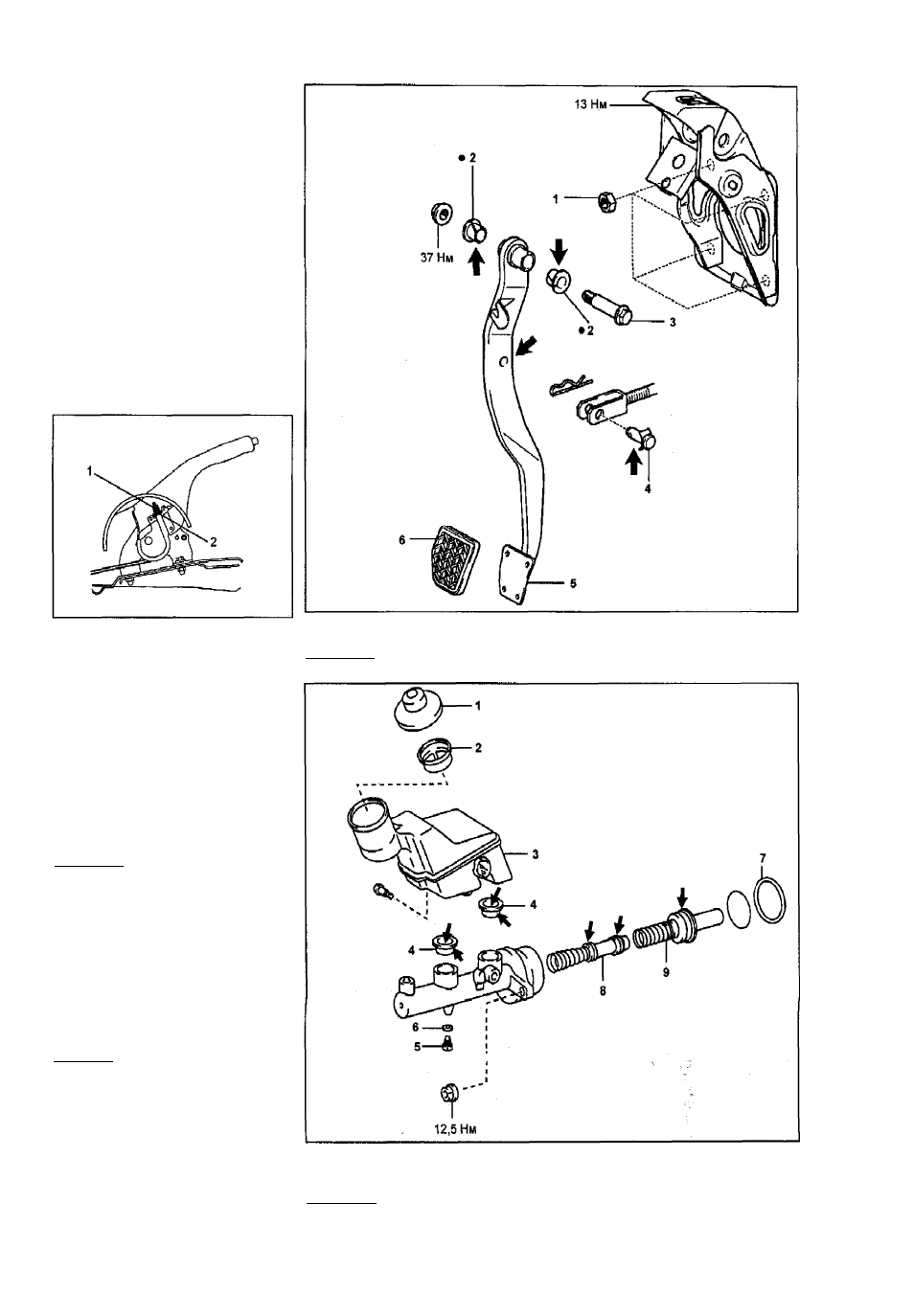

Снятие педали тормоза. 1 - кронштейн педали тормоза, 2 - втулка, 3 - ось
педали, 4 - ось вилки, б - накладка, 6 - педаль тормоза.
Примечание: при
сборке
на поверхности, указанные стрелками, нане
сите консистентную смазку.
Главный тормозной цилиндр. 1 - крышка, 2 - сетчатый фильтр, 3 - бачок,
4 - резиновая втулка, 5 - стопорный болт, 6 - прокладка, 7 - стопорное
кольцо, 8 - поршень №2 в сборе, 9 поршень №1 в сборе.
Примечание:
при
сборке
на
поверхности,
указанные
стрелками,
нане
сите специальную консистентную смазку, не повреждающую резину.
