Тормозная система
213
3. Установите колесный тормозной
цилиндр на тормозной щит и затяните
2 болта.
Момент затяжки......................... 10 Н-м
4. Используя специнструмент, подсое
дините тормозную трубку к колесному
тормозному цилиндру.
Момент затяжки......................... 15 Н-м
5. Нанесите специальную консистент
ную смазку для тормозных механиз
мов на следующие детали:
а) Поверхности контакта тормозной
колодки и тормозного щита.
б) Поверхности контакта удержи
вающей пластины и тормозной ко
лодки.
в) Винт автоматического регулятора.
Левое колесо
Правое колесо
Вперед
Вперед

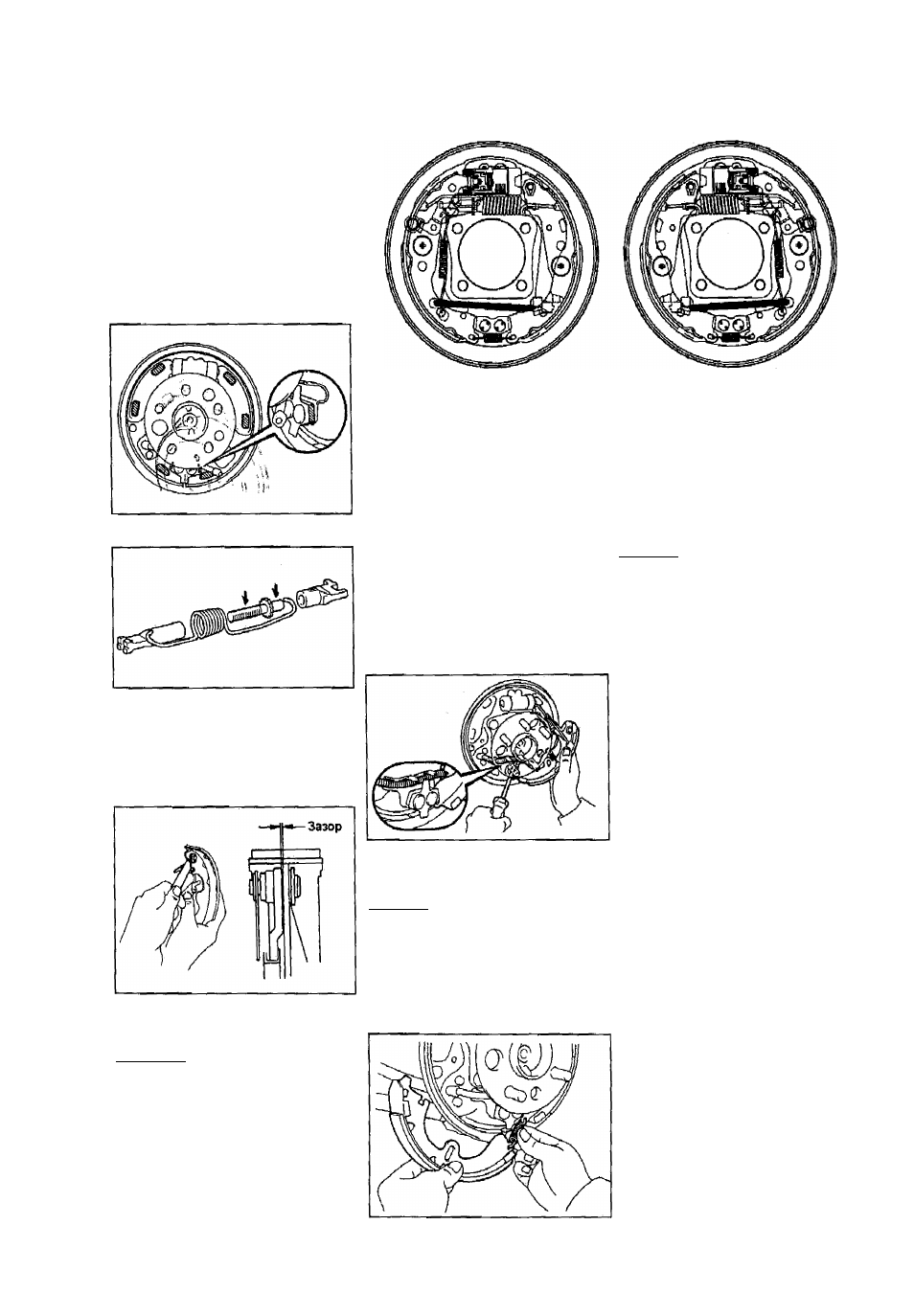

Расположение элементов.
8. Установите автоматический регуля
тор и заднюю колодку,
а} Используя плоскогубцы, подсое
дините трос привода стояночного
тормоза к рычагу.
б) Установите регулятор и возврат
ную пружину.
в) Установите пружину рычага авто
матического регулятора.
г) Установите заднюю тормозную
колодку:
- верхним концом в тормозной ци
линдр;
- нижний зафиксируйте удерживаю
щей пластиной.
г) Поверхности контакта автомати
ческого регулятора и тормозной
колодки.
6. Используя щуп, измерьте зазор ме
жду тормозной колодкой и рычагом,
как показано на рисунке.
Номинальный зазор..............0-0,35 мм
Если зазор не соответствует номи
нальному, то подберите шайбу нужной
толщины.
Примечание:
регулировочные
шайбы
выпускаются толщиной 0,2; 0,3; 0,4;
0,5; 0,6 и 0,9 мм
7. Если необходимо, замените регули
ровочную шайбу.
а) Снимите рычаг стояночного тормо
за и установите подобранную шайбу.
б) Установите рычаг стояночного
тормоза и новое стопорное кольцо.
в) Установите рычаг автоматическо
го регулятора и новое стопорное
кольцо.
д) Используя специнструмент, уста
новите держатель, седла пружины и
пружину держателя.
Внимание: не допускайте попадания
масла или консистентной смазки на
рабочие поверхности колодок и ба
рабана.
9. Установка передней тормозной ко
лодки.
а) Установите фиксирующую пружи
ну между задней и передней тор
мозными колодками.
б) Установите переднюю тормозную
колодку;
- верхним концом в тормозной ци
линдр;
- нижний зафиксируйте удерживаю
щей пластиной.
Внимание: не допускайте попадания
масла или консистентной смазки на
рабочие поверхности колодок и бара
бана.
в) Используя специнструмент, уста
новите держатель пружины, седла
пружины и пружину держателя.
г) Используя специнструмент, под
соедините возвратную пружину.
10. Проверка работы механизма авто
матической регулировки зазора между
колодками и барабаном.
а)
Подвигайте рычаг включения
стояночного тормоза вверх - вниз.
Убедитесь, что автоматический ре
гулятор работает.
Если автоматический регулятор не
работает, проверьте правильность
сборки задних тормозов.
б) Установите минимально возмож
ную длину автоматического регуля
тора.
в) Установите тормозной барабан.
г) Затяните рь!чаг включения стоя
ночного тормоза на полный ход до
тех пор, пока слышны щелчки сра
батывания храпового механизма.
11. Проверка зазора между накладка
ми тормозных колодок и барабаном.
а) Снимите тормозной барабан.
б) Измерьте внутренний диаметр
барабана и диаметр, образуемый
накладками тормозных колодок.
Проверьте соответствие полученной
разности диаметров номинальному
зазору.
Номинальный зазор.................... 0,6 мм
Если зазор между накладками и бара
баном не соответствует номинально
му, проверьте систему стояночного
тормоза.
12. Установите тормозной барабан.
13. Установите заднее колесо.
14. Заполните бачок тормозной жид
костью и прокачайте тормозную сис
тему.
15. Проверьте отсутствие утечек.
