Тормозная система
217

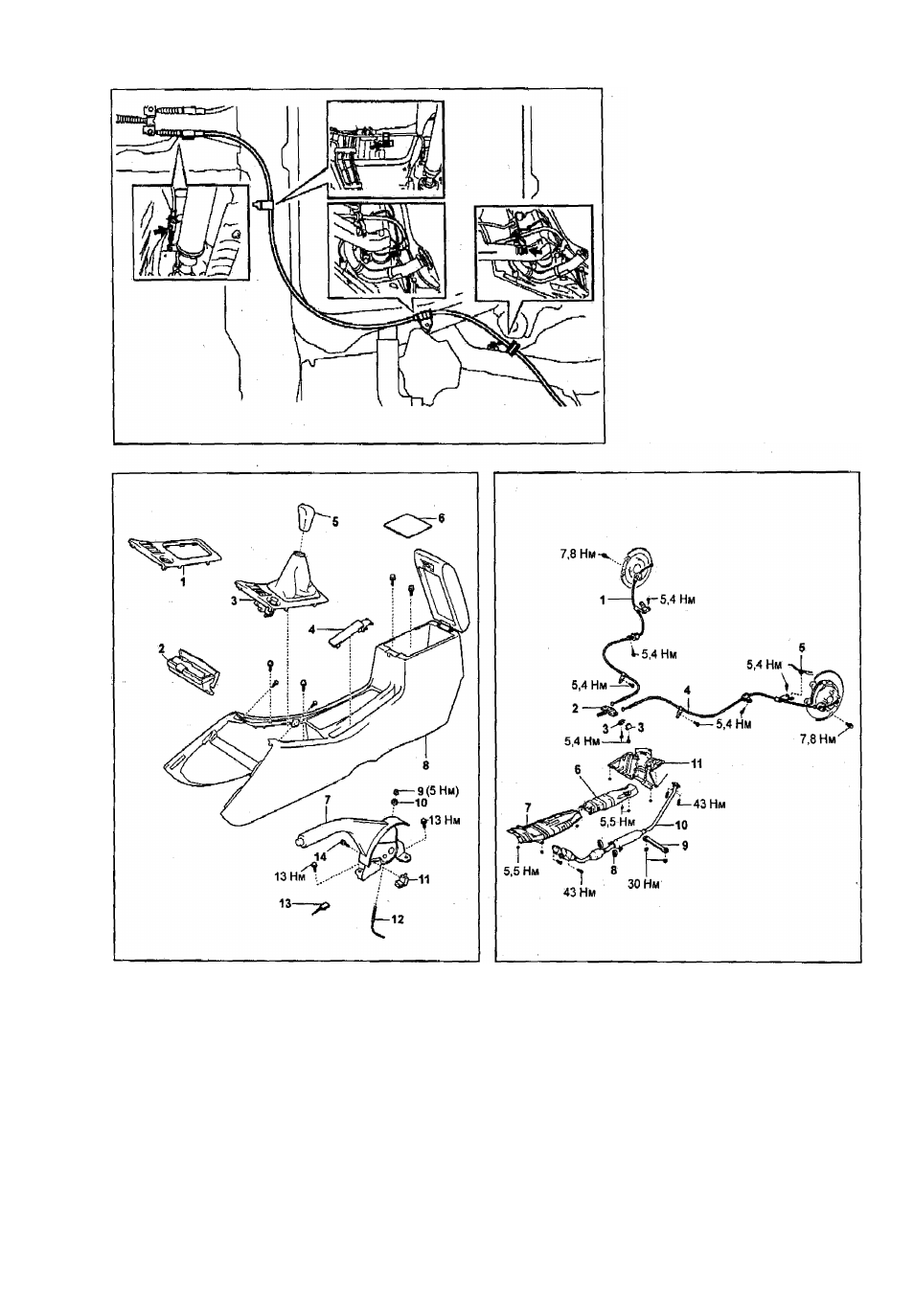

Расположение троса №3
стояночного тормоза (4WD).
Рычаг стояночного тормоза. 1 - отделка рычага селек
тора АКПП, 2 - вещевой ящик, 3 - отделка рычага пере
ключения передач, 4 - отделка отверстия рычага стоя
ночного тормоза, 5 - рукоятка рычага переключения
передач, 6 ■ дно вещевого ящика центральной консо^
ли, 7 - рычаг стояночного тормоза, 8 - центральная
консоль. 9 - контргайка, 10 - регулировочная гайка,
11 - датчик включения стояночного тормоза, 12 - трос
привода стояночного тормоза № 1 , 1 3 - разъем датчика
включения стояночного тормоза, 14 - винт.
Тросы привода стояночного тормоза. 1 - трос №2
стояночного тормоза, 2 - соединительный кронштейн
тросов, 3 - держатель, 4 - трос №3 стояночного тормо
за, 5 - фиксатор жгута проводов датчика частоты вра
щения колеса, б - изолятор №2, 7 - изолятор Nel,
8 - опора приемной трубы, 9 - кронштейн, 10 - прием
ная труба, 11 - кожух защиты бензобака.
