70

Двигатель 2ZZ-GE (1,8)

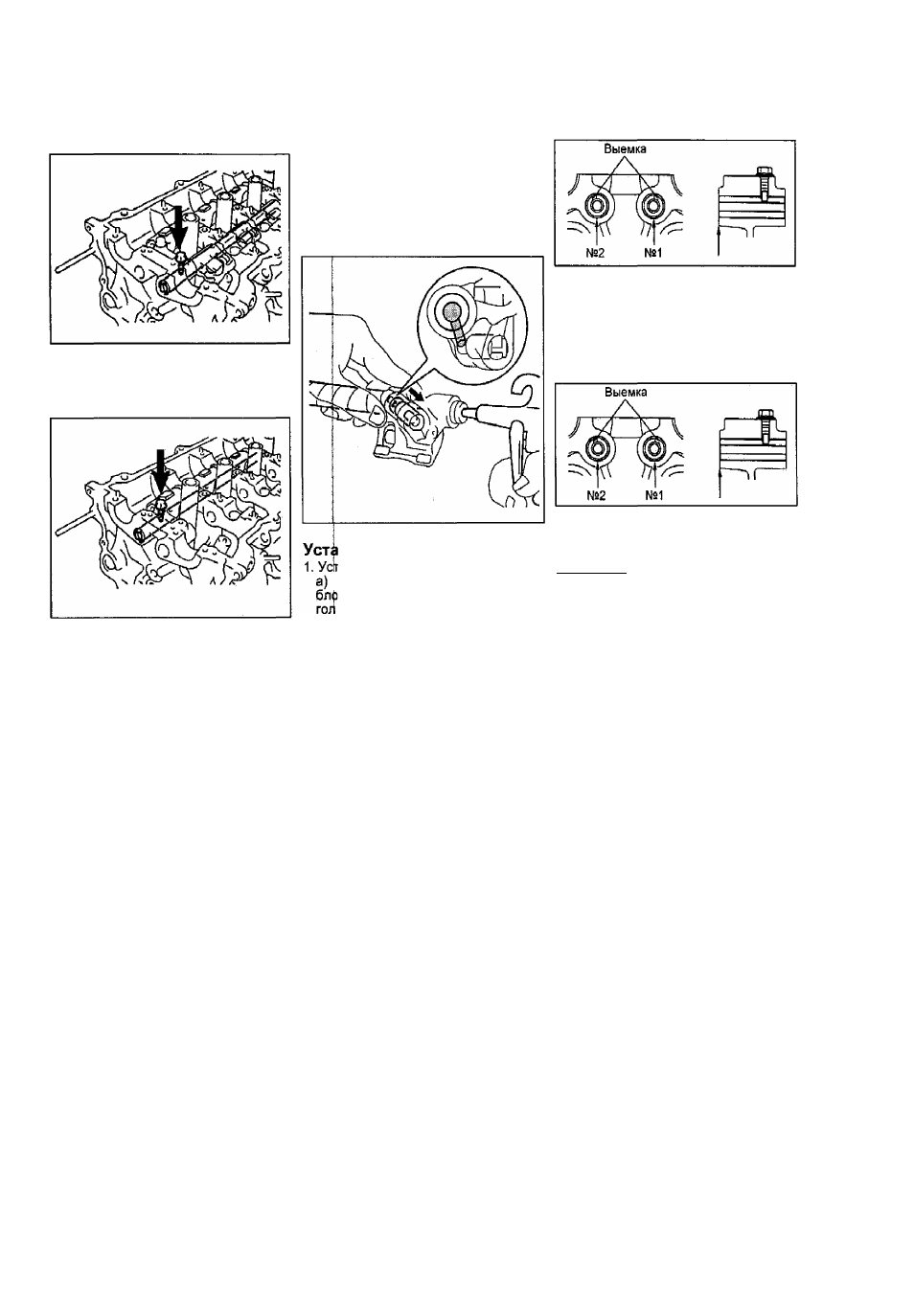

4, Снимите вал коромысел №1,

а) Выверните болт и снимите вал

коромысел №1.

Проверка

проверьте ось коромысел.

а) Заклейте все масляные каналы
крс)ме двух.
б) Совместите масляные каналы оси
коромысел с каналами коромысел.
в) Убедитесь, что внутренний плун­

жер коромысла двигается при пода­

че воздуха под давлением 150 кПа в
масляный канал.

б) Снимите коромысла.

5. Снимите ось коромысел №2.

а) Выверните болт и снимите ось
коромысел №2.

6) Снимите коромысла.

новка

ановите ось коромысел №2.

вставьте ось коромысел в головку

ка цилиндров через отверстие в

овке блока и через отверстия в

смысл ах. Убедитесь в правил ь-

/I

расположении выемок.

б) Установите болт крепления оси

коромысел №2.

2. Установите ось коромысел №1.

а) Вставьте ось коромысел в головку
блока цилиндров через отверстие в
головке блока и через отверстия в
коромыслах.
б) Установите болт крепления оси
коромысел №1.

Блок цилиндров

Примечание: процедуры подзотовки к

разборке блока цилиндров и оконча­

тельной сборки смотрите в соот­
ветствующих

разделах

главы

"Двигатель

Механическая

часть".
