184
ЗадняяШдвеска (модели 4WD1

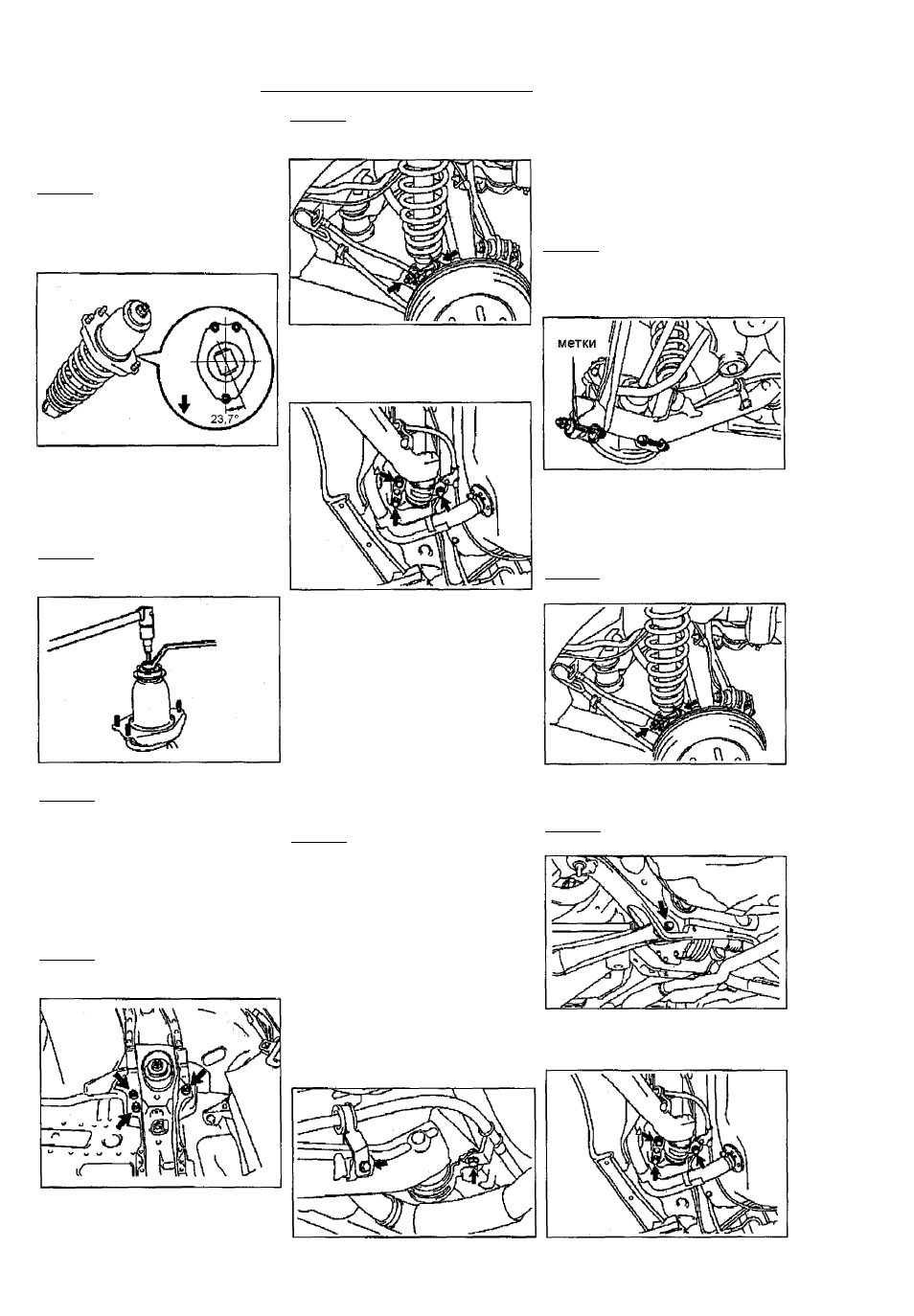

3. Установите верхний виброизолятор
в кронштейн верхней опоры стойки.
4. Установите ограничитель хода сжа
тия пружины, верхнюю опору стойки в
сборе с кронштейном и шайбу.
Внимание:
-
Сориентируйте кронштейн, как
показано на рисунке.
-
При
установке
сориентируйте
шайбу
вогнутой
поверхностью
вверх.
5. Удерживая шток от проворачива
ния, при помощи ключа с внутренним
шестигранником затяните контргайку,
расположенную в центре верхней
опоры стойки.
Момент затяжки......................... 56 И-м
Внимание: убедитесь, что шток на
дежно зафиксирован при помощи клю
ча с внутренним шестигранником.
6. Снимите специнструмент с пружины.
Внимание:
при
снятии
убедитесь,
что верхняя опора в сборе с крон-
гщтейном сориентирована правильно.
Установка
1. Установите стойку задней подвески
в сборе.
а) Отожмите нижний рычаг задней
подвески и подсоедините стойку к ку
зову. Затянитетри гайки крепления.
Момент затяжки..... ..... ..............80 Н м
Внимание: не отжимайте нижний ры
чаг болев, чем это необходимо для
установки стойки задней подвески.
Внимание:
зафиксируйте
гайку
и,
вращая болт, произведите предва
рительную затяжку.
в) Затяните три болта крепления
передней опоры нижнего рычага
задней подвески.
Момент затяжки....................... ...65 Н м
б) Подсоедините стойку к нижнему
рычагу задней подвески. Установите
болт и временно затяните гайку.
3. Отсоедините левую и правую стой
ки стабилизатора поперечной устой
чивости от кулака (см. соответствую
щий раздел),
4. Снимите нижний рычаг задней под
вески.
а) Отверните гайку и снимите пе
редний болт крепления рычага к ку
лаку.
Внимание:
при
помощи
проволоки
лобвесьте
верхний
регулировочный
рычаг.
б) Нанесите метки на эксцентрик ре
гулировки схождения и рычаг.
в) Отверните гайку, снимугге эксцен
трик регулировки схождения и его
шайбу.
г) Отверните гайку с нижней сторо
ны стойки задней подвески и сними
те болт.
Внимание:
зафиксируйте
гайку
и,
вращая болт, снимите её.
2.
Подсоедините левую и правую
стойки стабилизатора поперечной ус
тойчивости к кулаку (см. соответст
вующий раздел).
3. Руководствуясь рекомендациями
главы "Кузов” установите ранее сня
тые детали.
4. Стабилизируйте подвеску.
а) Установите заднее колесо.
Момент затяжки........................103 Н м
б) Опустите автомобиль. Покачайте
автомобиль вверх и вниз, чтобы
стабилизировать подвеску,
5. Окончательно затяните гайку с ниж
ней стороны стойки.
Момент затяжки........................140 Н-м
Внимание:
-
Установите автомобиль на че
тыре стойки таким образом, что
бы колеса касались земли.
-
Зафиксируйте гайку и, вращая
болт, произведите затяжку.
6. Проверьте и при необходимости от
регулируйте углы установки задних
колес.
Нижний рычаг задней
подвески
Снятие
1. Снимите заднее колесо,
2. Отверните два болта и отсоедините
трос №3 стояночного тормоза.
д) Отверните гайку и снимите зад
ний болт крепления нижнего рычага
к подрамнику.
Внимание:
зафиксируйте
гайку
и.
вращая болт, снимите её.
е) Отверните три болта крепления
передней опоры нижнего рычага зад
ней подвески. Снимите нижний рычаг.
