56 Двигатель |1 ZZ-FE (1,8), Механическая часть

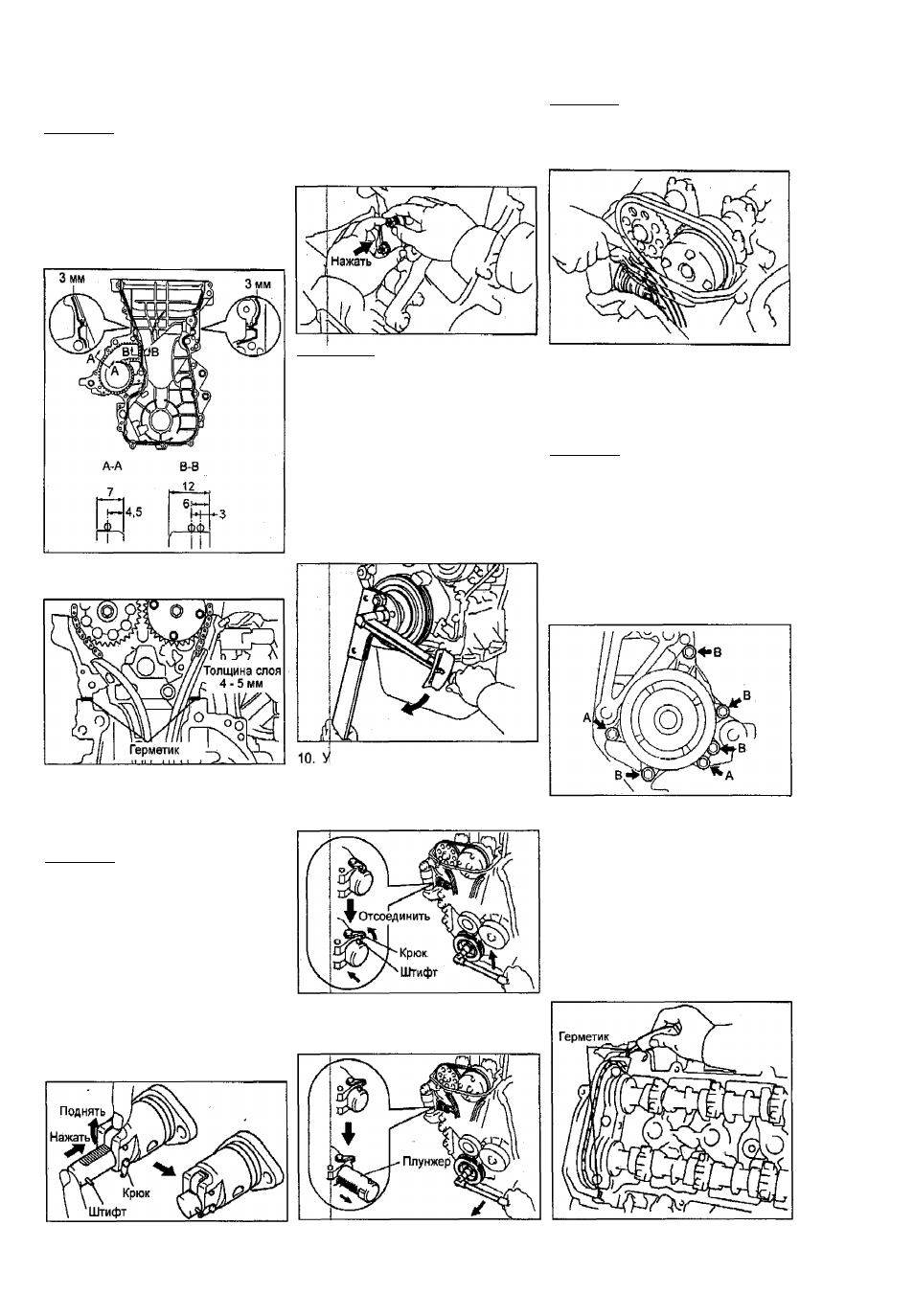

б) Нанесите герметик не крышку цепи
привода ГРМ, как показано на рисунке.
Примечание:
- Не наносите избыточное количе­
ство
герметика на контактные
поверхности.
- Детали должны быть установле-
иы е течение времени, указанного
в инструкции по применению гер­
метика. В противном случае гер­
метик должен быть очищен и на­
несен снова.
6 )
ние
в)
цеп
гай
Моме.
Установите кольцевое уплотне-
в механизм натяжителя цепи.
Вставьте механизм натяжителя
и в крышку цепи и заверните две
ки.
«т затяжки................... ..... .9 Нм
Примечание: если плунжер не выско­
чил, надавите натяжителем цепи на
механизм натяжителя цепи отверт­
кой или пальцем так, чтобы крюк ос­
вободил штифт и плунжер выскочил.
Прцмечанце: в случав, если крюк ос-
вобоЬит штифт при установке ме­
ханизма натяжителя цепи, опять
ymon|Jm6 плунжер механизма натя­
жителя цепи и зафиксируйте штифт
храповиком.
9. Установите шкив коленчатого вала.
а) (рчистите шкив коленчатого вала.
б) Совместите шпонку со шпоночной
ка^^авкой шкива коленчатого вала и
установите шкив.
в) Зафиксируйте шкив при помощи
спфприспособления, закрепленного
двумя гайками, и затяните болт.
Момент затяжки........... ............ 138 Н м
в) Нанесите герметик толщиной 4 мм
в места, показанные на рисунке.
г) Установите крышку цели привода
ГРМ.
Момент затяжки:
Мб......................................... 13Н-М
МВ............. ............................19 Им
Примечание:
- Детали должны быть установле­
ны в течение времени, указанного
в инструкции по применению гер­
метика. В противном случае гер­
метик должен быть очищен и на­
несен снова.
~ Не заливайте в двигатель мотор­
ное масло в течение 2 часов после
установки крышки цепи привода ГРМ.
д) Заверните шпильку.
8. Установите натяжитель цепи при­
вода ГРМ.
а) Нажмите на храповик, полностью
утопите плунжер механизма натяжи­
теля цепи и зацепите крюк за штифт.
1ите
тановите натяжитель цепи при-
ГРМ в рабочее состояние.
Поверните коленчатый вал про­
хода часовой стрелки и освобо-
штифт плунжера от крюка.
11. Установите датчик положения ко­
ленчатого вала.
Момент затяжки..................... .....9 Н м
12. Установите кронштейн правой
опоры двигателя.
а) Нанесите герметик на резьбу болта.
Примечание: не Наносите герметик
на 2- 3 витка на конце болта,
б) Установите кронштейн опоры и
заверните три болта.
Момент затяжки....................... . 47 Н м
13. Установите насос охлаждающей
жидкости и новое кольцевое уплотне-'
ние. Заверните шесть болтов крепле- ^
ния насоса.
Момент затяжки:
болт ’’А”(30 мм).......................... 9Н-М
болт "б" (35 мм).............. .......11 Н-м
14. Установите натяжитель ремня
привода генератора.
Момент затяжки:
болт...................................... 29 Нм
гайка.....................................69 Н-м
15. Установите амортизатор правой
опоры двигателя.
Момент затяжки......................... 52 Н-м
16. Установите крышку головки блока
цилиндров.
а| Удалите старый герметик,
б) Нанесите герметик в места, пока­
занные на рисунке.
Поверните коленчатый вал по хо-
^acoвoй стрелки и убедитесь, что
яжитель цепи давит на плунжер.
