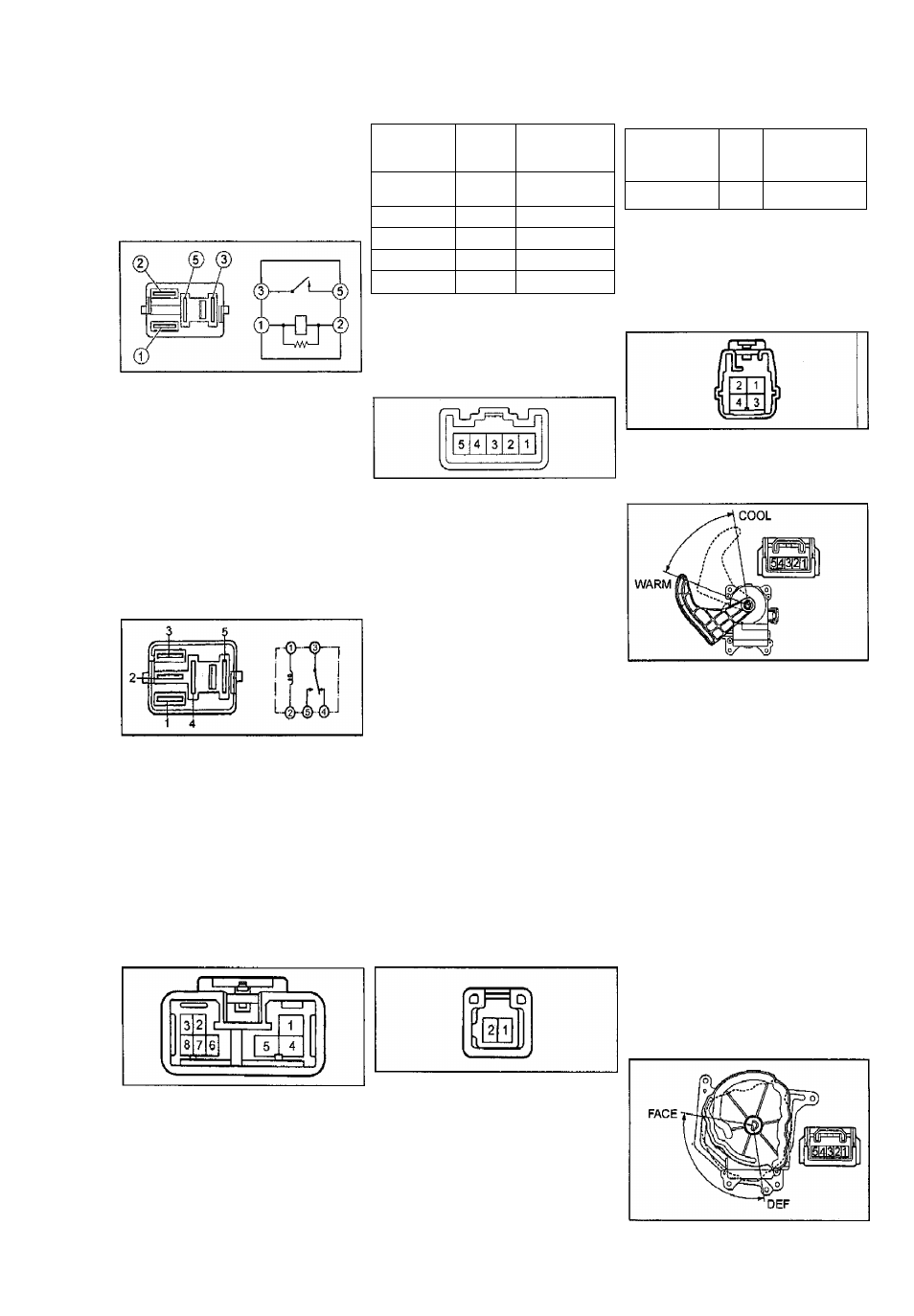

Кондиционер, отопление и вентиляция

4. При подаче напряжения на выводы

"3" и "5" проверьте наличие проводи­

мости между выводами "1" и "2".
5. При подаче напряжения на выводы
"3" и "5" проверьте отсутствие прово­

димости между выводами "2" и "4".

Если проводимость не соответствует

указанной, то замените реле.

Реле электромагнитной муфты

2. Проверьте проводимость между вы­

водами переключателя.

Номинальное

сопротивление.................около 10 кОм

1. Проверьте наличие проводимости

между выводами "1" и "2".

2. Проверьте отсутствие проводимо­
сти между выводами "3" и "5".

3. При подаче напряжения на выводы
"Г и "2" проверьте наличие проводи­
мости между выводами "3" и "5",

Реле вентилятора

конденсатора

Проверка реле вентилятора конденса­

тора производится аналогично про­

верке реле электромагнитной муфты.

Реле вентилятора

конденсатора №2

а) Проверьте наличие проводимости

между выводами "Г и "2".

б) Проверьте наличие проводимости

между выводами "3" и "4".
в) Проверьте отсутствие проводи­
мости между выводами "3" и "5".
г) При подачи напряжения на выводы
"Г и "2” проверьте наличие проводи­
мости между выводами "3" и "5".

Если проводимость не соответствует

указанной, то замените реле.

Переключатель скорости

вращения вентилятора

отопителя

Состояние

переклю­

чателя

Выводы

Состояние

цепи

OFF

-

Нет

проводимости

LO

1-8

Проводимость

Ml

1 - 6 - 8

Проводимость

М2

1 - 5 - 8

Проводимость

HI

1 - 4 - 8

проводимость

Если проводимость не соответствует

указанной в таблице, то замените пе­
реключатель.

Выключатель

кондиционера "А/С"

1. Проверьте работу подсветки пере­

ключателя.

Подсоедините положительную клем­

му аисумуляторной батареи к выводу
"2", а отрицательную клемму - к вы­
воду "3" и убедитесь, что подсветка
переключателя загорается.

Если подсветка не загорается, то за­

мените лампу.

f

1

2 1

Датчик блокировки

электромагнитной муфты

компрессора

Проверьте, что сопротивление между
выводами "2" и "4" составляет около

165-205 Ом.

1. Проверьте наличие проводимости

между выводами "2" и "5" разъема пе­
реключателя.
2. Проверьте работу подсветки.

а)

Подсоедините положительную

клемму аккумуляторной батареи к
выводу "4", отрицательную клемму ■
к выводу "3".
б) Убедитесь, что подсветка заго­
рается.

3. Проверьте работу индикатора.

а)

Подсоедините положительную

клемму аккумуляторной батареи к
выводу "2", отрицательную клемму -
к выводу "1" и убедитесь, что инди­
катор загорается при нажатии на
выключатель кондиционера "А/С".
б) Не отключая напряжения от вы­
водов, подсоедините положитель­

ную клемму аккумуляторной бата­
реи к выводу "4" и убедитесь, что
индикатор погас.

Датчики температуры

воздуха в салоне

и датчик температуры

окружающего воздуха

Измерьте сопротивление датчиков
между выводами при изменение тем­
пературы.
Номинальное сопротивление:

при 25°С.................... 1,65 -1,75 кОм
при 40°С
.................... 0,55 - 0,65 кОм

Приводы

1. Проверка привода заслонки смеши­

вания потоков воздуха.

а)

Подсоедините положительную

клемму аккумуляторной батареи к
выводу "4", отрицательную клемму -
к выводу "5", убедитесь, что рычаг
передвигается

из

положения

"WARM" в положение "COOL".
б) Подсоедините положительную
клемму аккумуляторной батареи к
выводу "5", отрицательную клемму
- к выводу "4", убедитесь, что рычаг
передвигается

из

положения

"COOL" в положение "WARM".

в) Убедитесь, что сопротивление
между выводами "1" и "2" находится

в пределах 4,8 - 7,2 кОм.
г) Проверьте сопротивление между
выводами "Г и "3" в различных по­

ложениях заслонки.

Номинальное сопротивление:

COOL..............................3,8~5,8кОм

WARM.......................0,95-1,45 кОм

д) Убедитесь, что при перемещении

заслонки из положения "COOL" в по­

ложение "WARM" сопротивление ме­

жду выводами "Г и "3" изменяется.

2. Проверка привода заслонки на­

правления потока воздуха.

Датчик солнечного света

1. Подсоедините омметр к выводам

разъема датчика (положительный
щуп к выводу "Г, отрицательный щуп
к выводу "2") и убедитесь, что прово­

димости нет при отсутствии света.

Осветите рабочую поверхность дат­

чика и убедитесь, что проводимость

появилась.
