Снятие и установка, Масляный насос (222-се), Проверка – Инструкция по эксплуатации TOYOTA Corolla 2000-2002
Страница 83
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

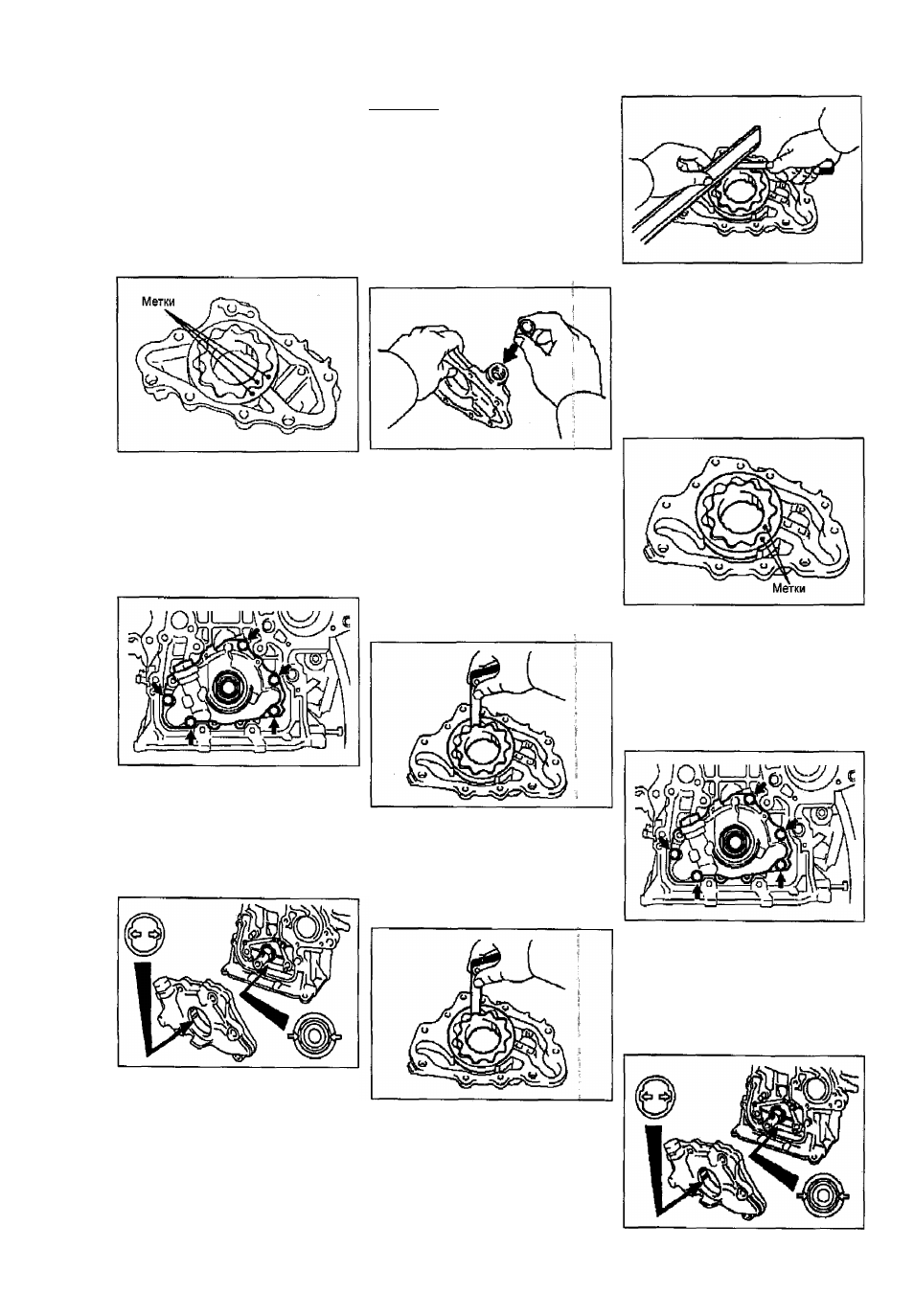

Система смазки
91
12. Установите редукционный клапан.
а) Смажьте редукционный клапан
моторным маслом и установите его
в корпус масляного насоса вместе с
пружиной.
б) Установите заглушку редукцион
ного клапана.
Момент затяжки......................... 37 Н-м
13. Установите ротор масляного на
соса.
Смажьте роторы моторным маслом
и установите их, совместив метки.
Примечание: при установке положе
ние деталей должно быть сохранено.
3. Извлеките заглушку редукционного
клапана.
4. Снимите пружину редукционного
клапана.
5. Снимите редукционный клапан.
6. Проверка редукционного клапана.
Смазав поверхность клапана све
жим моторным маслом, установите
его в посадочное отверстие и убе
дитесь, что клапан опускается под
собственным весом.
14. Установите крышку масляного на
соса и заверните 3 болта крепления.
Момент затяжки......................... 10 Н-м
Снятие и установка
1, Снимите цепь.
2. Снимите масляный насос.
а) Отверните 5 болтов и снимите
масляный насос с прокладкой.
3. Установите масляный насос.
а) Установите новую прокладку на
блок цилиндров.
б) Совместите пазы ротора с высту
пами на коленчатом валу и устано
вите насос.
а)
Заверните болты крепления.
Момент затяжки...........................9 Н-м
Масляный насос
(222-СЕ)
Проверка
1. Отверните 5 винтов и снимите
крышку масляного насоса.
2. Снимите шестерни масляного насоса.
Отверните 4 винта, снимите корпус
масляного насоса и шестерни.
11. Установите редукционный клапан.
а) Смажьте редукционный клапан
моторным маслом И установите его
в корпус масляного насоса вместе с
пружиной.
б) Установите заглушку редукцион
ного клапана.
Момент затяжки.........................49 Н-м
12. Установите ротор масляного насоса.
Смажьте роторы моторным маслом
и установите их, совместив метки.
7. Проверка ротора масляного насоса.
Смажьте моторным маслом веду
щий и ведомый роторы, установите
их в корпус насоса и убедитесь, что
роторы вращаются плавно. ^
8. Проверка радиального зазора меж
ду выступами роторов.
При помощи щупа измерьте; зазор
между выступами роторов. ;|
Номинальное
значение.........................0,06 - 0;\18 мм
Предельное значение................ 0;;35 мм 13. Установите крышку масляного на
соса.
Момент затяжки.........................10 Н-м
Снятие и установка
1. Снимите цепь.
2. Снимите масляный насос,
Отверните 5 болтов и снимите мас
ляный насос с прокладкой.
9. Проверка радиального зазора меж
ду ведомым ротором и корпусом^!
При помощи щупа измерьте зазор
между ротором и корпусом насоса.
Номинальное
5
значение......... ........... 0,125 - 0,1'80 мм
Предельное значение...............0,325 мм
3. Установите масляный насос.
а) Установите новую прокладку на
блок цилиндров.
б) Совместите пазы ротора с высту
пами на коленчатом валу и устано
вите насос.
в) Заверните болты крепления.
Момент затяжки............... ........ 9 Н м
10. Проверка торцевого зазора между
роторами и стенкой корпуса. «
При помощи линейки и щупа из
мерьте зазор между роторами и
стенкой корпуса.
Номинальное
значение........................ 0,03-0,08 мм
Предельное значение............... 0,16 мм
