Электрооборудование кузова

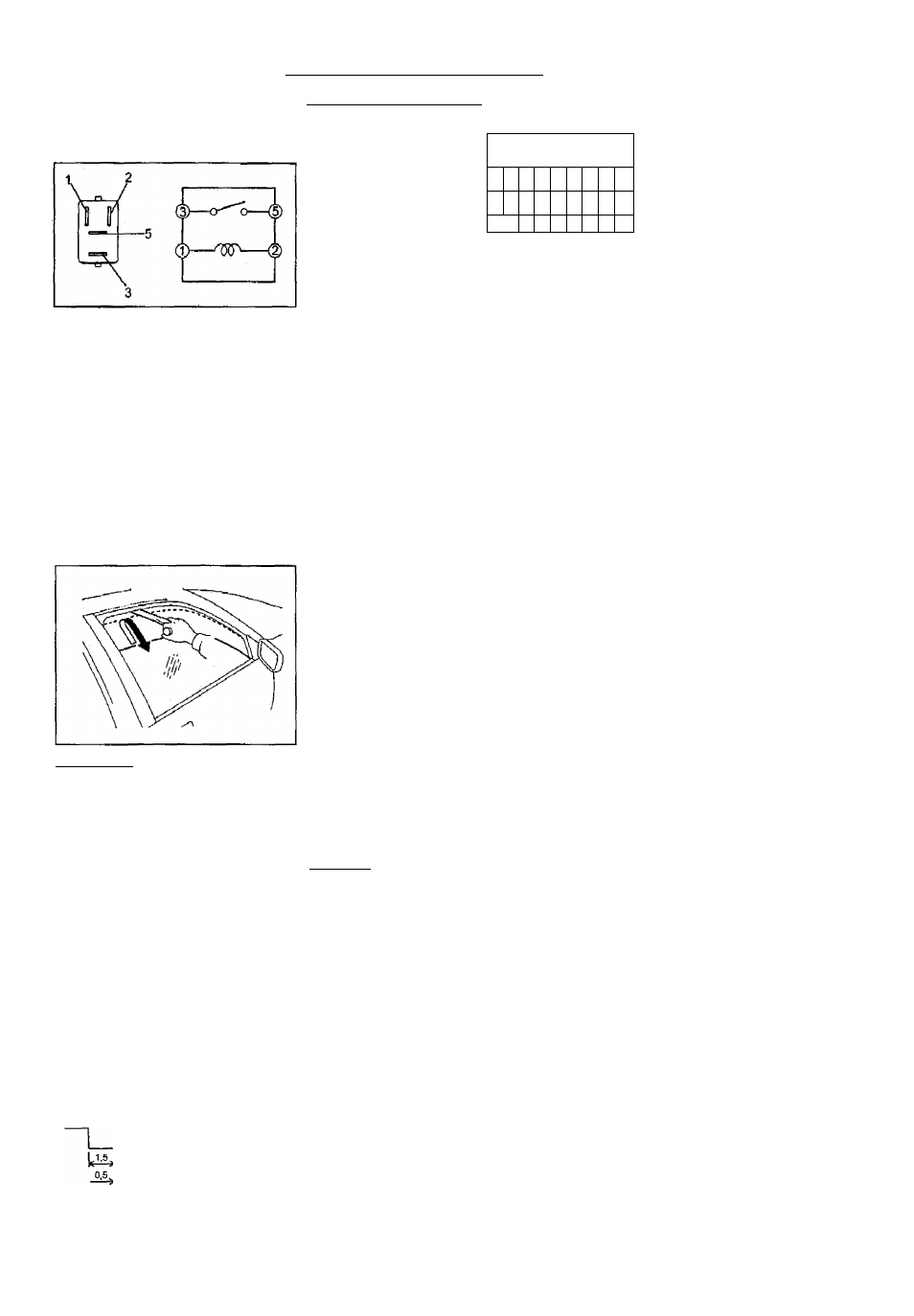

Проверка главного
реле питания
1. проверьте постоянное наличие про
водимости между выводами "Г и "2".
2. Проверьте наличие проводимости
между выводами "3" и "5” при подаче
напряжения аккумуляторной батареи
на выводы "Г и "2".
Проверка функции защиты
от защемления стеклом
1. Проверка срабатывания функции,
а) Убедитесь, что стекло полностью
открывается и закрывается в авто
матическом режиме,
в) Во время поднятия стекла (в ав
томатическом режиме) поместите
ручку молотка между стеклом и рам
кой двери. Убедитесь, что при каса
нии ручки стекло остановится и за
тем опустится примерно на 20 см.
Примечание: проверяйте работу
функции всегда после замены стек-
ла, направляющих, привода и т.д.
2. Самодиагностика.
а) Включите и удерживайте пере
ключатель управления стеклоподъ
емником двери водителя более 1
секунды.
б) В исправном состоянии индика
тор горит постоянно. В случае неис
правности считайте коды согласно
рисунку.
1) Концевой выключатель
AJL..
2) Импульсный датчик
JlfinjUL
1,0
3) Концевой выключатель / импульсный дагтчик
ишл
.
1
.
5
,
2,6
0
.
6
,
0,5
4.0
0,5
3.5
4,0
Таблица. Проверка цепи главного переключателя стеклоподъемников.
9 8 7 6 5 4 3 г 1
t81716151413]Z T110
tzi'
Выводы
Условия проверки
Результат
Разъем отсоединен
7 о масса
1 о масса
3 ^ масса
6 ^ масса
Постоянно
Постоянно
Постоянно
Замок зажигания OFF ON
1 0 - 1 4 В
проводимость
проводимость
0 В ^ 1 0 - 1 4 В
Разъем подсоединен
4 о масса
Замок зажиганий ON, переключатель
стеклоподъемника двери водителя OFF
(ручной режим)
4 ^ масса
Замок зажигания ОМ, стекло двери водителя
полностью открыто переключатель
стеклоподъемника двери водителя ОРР -> иР
(автоматический режим) стекло полностью
закрыто
9 ^ масса
9 масса
UP
Замок зажигания ON, переключатель
стеклоподъемника двери водителя
ОFF DOWN (ручной режим)
Замок зажигания ON, стекло двери водителя
полностью закрыто переключатель
стеклоподъемника двери водителя OFF ->
DOWN (автоматический режим) стекло
полностью открыто
о В -ч- более 9 В
о В более 9 В
^ОВ
о В более 9 В
0 В - > 1 0 - 1 4 В
^ О В
Центральный замок
Проверка на автомобиле
1. проверьте работу замков.
а) Проверьте срабатывание замков
всех дверей при управлении выклю
чателями на дверях.
б) Проверьте, что все замки всех
дверей срабатывают при запирании
или отпирании двери водителя клю
чом.
2. Проверьте функцию предотвраще
ния оставления ключей в машине.
Внимание: при проверке этой функ
ции оставляйте опущенным стекло
двери водителя.
а) Вставьте ключ в замок зажигания.
б) При открытой двери водителя
проверьте, что все двери немедлен
но разблокируются при нажатии вы
ключателя на двери водителя в по
ложение "заблокировано".
в) При открытой двери водителя
проверьте, что все двери немедлен
но разблокируются при нажатии
кнопки блокировки центрального
замка.
г) При открытой двери водителя,
нажмите и удерживайте более двух
секунд выключатель на двери води
теля в положение "заблокировано".
Затем закройте дверь водителя и
убедитесь, что все двери разблоки
руются.
3. Проверьте охранную функцию.
а) Опустите стекло двери водителя,
чтобы иметь возможность управлять
центральным замком снаружи авто
мобиля.
б) Заблокируйте замки всех дверей.
в) Извлеките ключ зажигания, от
кройте дверь водителя, затем за
кройте и заблокируйте дверь без
использования ключа, с помощью
выключателя на двери водителя.
После этого убедитесь, что при по
следующем нажатии на выключа
тель центрального замка двери раз
блокироваться не будут.
г) Повторите п."в", запирая дверь во
дителя с помощью ключа и с исполь
зованием системы дистанционного
управления центральным замком.
д) Проверьте, что охранная функция
выключится при одном из следую
щих условий:
- включении зажигания:
- разблокировки дверей с помощью
выключателя центрального замка
после разблокировки замка выклю
чателем на двери;
- разблокировке дверей с помощью
системы дистанционного управле
ния центральным замком.
4. Проверьте подсветку.
а) Установите выключатель лампы
местной подсветки в положение
"DOOR".
б) Проверьте, что лампа включается
одновременно с открытием двери и
выключается примерно через 15 се
кунд после закрытия двери.
Проверка интегрированного
реле
Отсоедините разъем и проверьте цепь
интегрированного реле со стороны
жгута проводов.
