306
Схемы электрооборудования

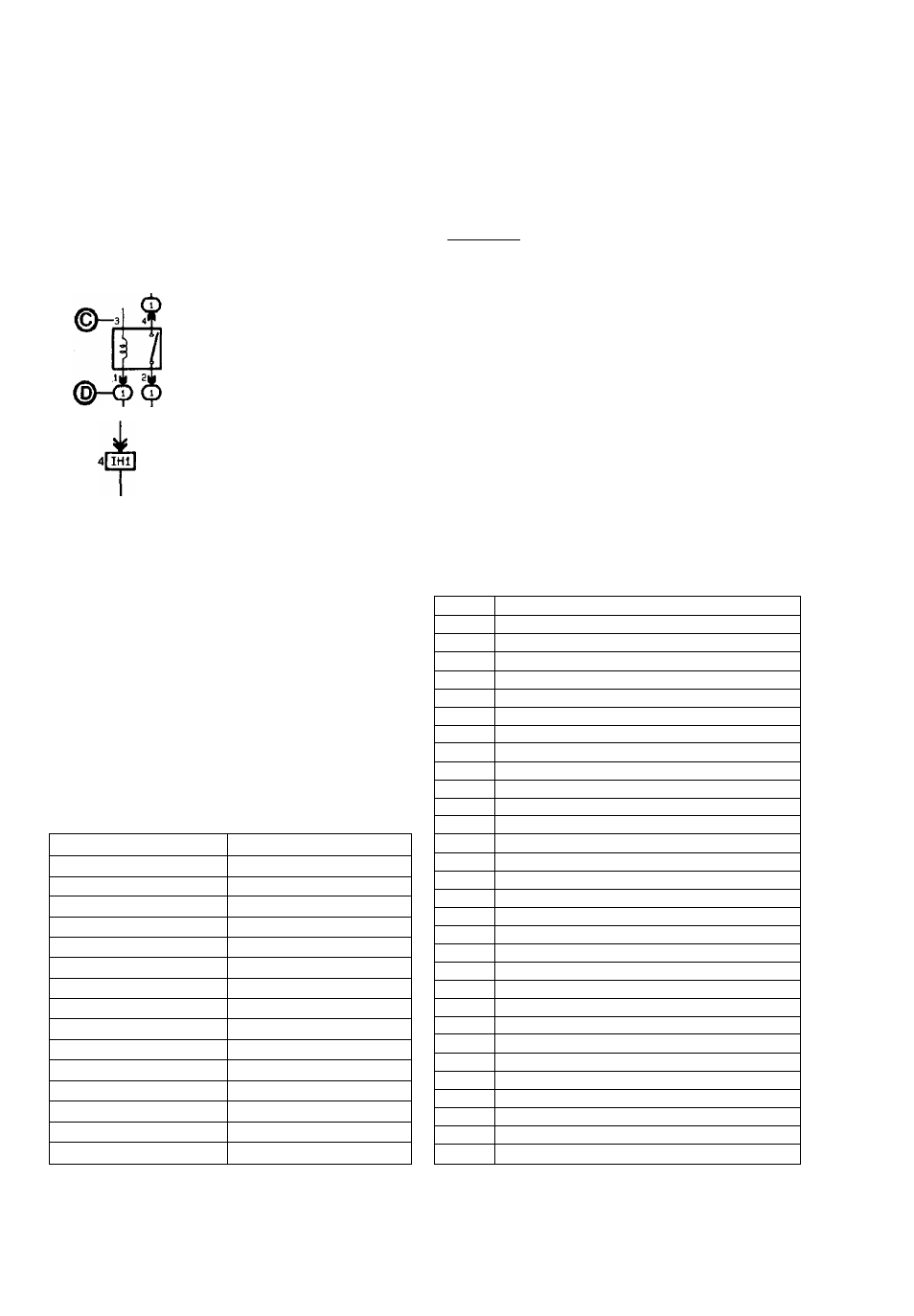

Обозначения, применяемые на схемах электрооборудования
R-B (12.1999-)
А - цвет провода
В - текст в скобках указывает
на то, что этот провод
используется только
в определенной модели
кузова, двигателя и т.д.
(А/т)зт-2от--4(
(м/т )заД-22(Ш--4( )-17(
)-17(
IGF IGT NE+ Nt-
Код разъема элемента и
номера вывода разъема.
Расположение выводов
разъемов приводится
внизу каждой схемы
Q - номер вывода разъема
D - номер монтажного блока
Код точки заземления
Показывает разъем и номер
вывода разъема
штепсельная часть
показана стрелками
Номер монтажного блока
и номер вывода разъема
КАТУШКА
ЗАЖИГАНИЯ
Название и код разъема элемента. Расположение
выводов разъемов приводится внизу каждой схемы
Коды цветов проводов
Цвета проводов указаны заглавными латинскими
буквами. Первая буква обозначает основной цвет
провода, вторая буква указывает цвет полосы.
3
Красный
Красный Зеленый
B (BLACK) Черный
0 (ORANGE) Оранжевый
Br (BROWN) Коричневый
P (PINK) Розовый
G (GREEN) Зеленый
Dg (DARK GREY) Темно-серый
YGR Ядовито-зеленый
R(RED) Красный
Gr (GRAY) Серый
V (VIOLET) Фиолетовый
L (BLUE) Синий
W (WHITE) Белый
Lg (LIGHT GREEN) Светло-зеленый
Y (YELLOW) Желтый
Sb Бесцветный
Tr (TRANSPARENT) Прозрачный
АА Переднее правое крыло
АВ Чашка левой стойки
СЕ Левая передняя часть блока цилиндров
CF Левая задняя часть блока цилиндров
CG Левая нижняя часть блока цилин^]yзoв
СН Левая верхняя часть блока цилиндров
DI Переднее левое крыло " ,
FL Правая защитная панель
FM Кронштейн приборной панели
FN Кронштейн приборной панели ^
FO Кронштейн приборной панели ^ ■' ■
LP Правая задняя четверть кузова
LQ Левая задняя четверть кузова
СС Левая передняя часть блока цилиндров
CD Левая задняя часть блока цилиндров
СЕ Левая передняя часть блока цилиндров
CF Левая задняя часть блока цилиндров
CG Левая нижняя часть блока цилиндров
СН Левая верхняя часть блока цилиндров
DI Переднее левое крыло
ЕК Блок цилиндров
FL Правая защитная панель
FM Кронштейн приборной панели
FN Кронштейн приборной панели
FO Кронштейн приборной панели
LP Правая задняя четверть кузова
LQ Левая задняя четверть кузова
LR Левая задняя четверть кузова
LS Нижняя задняя панель
ОТ Задняя дверь
PU Правая задняя четверть кузова
