11. Снимите регулятор давления топ­
лива (2WD).
12. Снимите эжекционный насос и ре­
гулятор давления топлива (4WD).
13. Снимите фильтр с насосом.
14. Снимите уплотнение фильтра топ­
ливного насоса.
15. Снимите проставку топливного на­
соса.
16. Снимите фильтр топливного насоса.
а) При помощи отвертки снимите
зажим.
б) Снимите фильтр топливного на­
соса.
Установка
1. Установите фильтр топливного на­
соса, используя новый зажим.
2.
Установите топливный насос с
фильтром.
3. Установите проставку топливного
насоса.
4. Установите уплотнение топливного
фильтра.
5. Смарте бензином уплотнение топ-
ливногсг фильтра.
6. Устаноёйте“ топливный насос на
фильтр?^■ ... "" ■
7. Установите ' Амортизатор, крон­
штейн №2 и подсоедините проводку
насоса.
8. Установите регулятор давления то­
плива (2WD).
Примечание:
Установите новое
кольцевое уплотнение на реаулятор
даеленоя топлива.
9. Установите регулятор давления то­
плива в фильтр.
10. Установите эжекционный насос и
регулятор давления топлива (4WD).
Примечание: Установите новое
кольцевое уплотнение на регулятор
давления топлива.
11. Установите регулятор давления
топлива в фильтр.
12. Установите топливный насос.
Момент затяжки........................... 8 Н м
13. Установите крышку сервисного
люка с новым уплотнением.
14. Убедитесь в отсутствии утечек то­
плива.
Топливный бак
Снятие
1. Сбросьте давление топлива.
2. Снимите подушку заднего сиденья
{седан, универсал) или спинку заднего
сиденья (хэтчбек).
3. Снимите крышку сервисного люка.
4. Отсоедините трубку №2 системы
улавливания паров топлива (2WD).
5. Отсоедините основную топливную
трубку.
6. Снимите топливный насос.
7. Слейте топливо.
8. Снимите карданный вал с подвес­
ным подшипником (4WD).
9.
Снимите напольную подставку
(2WD).
10. Снимите кронштейн панели пола.
11. Снимите трубу системы выпуска
(2WD).
а) Поднимите напольный коврик и
отсоедините разъем кислородного
датчика.
б) Снимите трубу системы выпуска.
12. Снимите промежуточную Трубу
системы выпуска {4WD).
13. Отсоедините вентиляционный
шланг №1 от топливного бака (2WD).

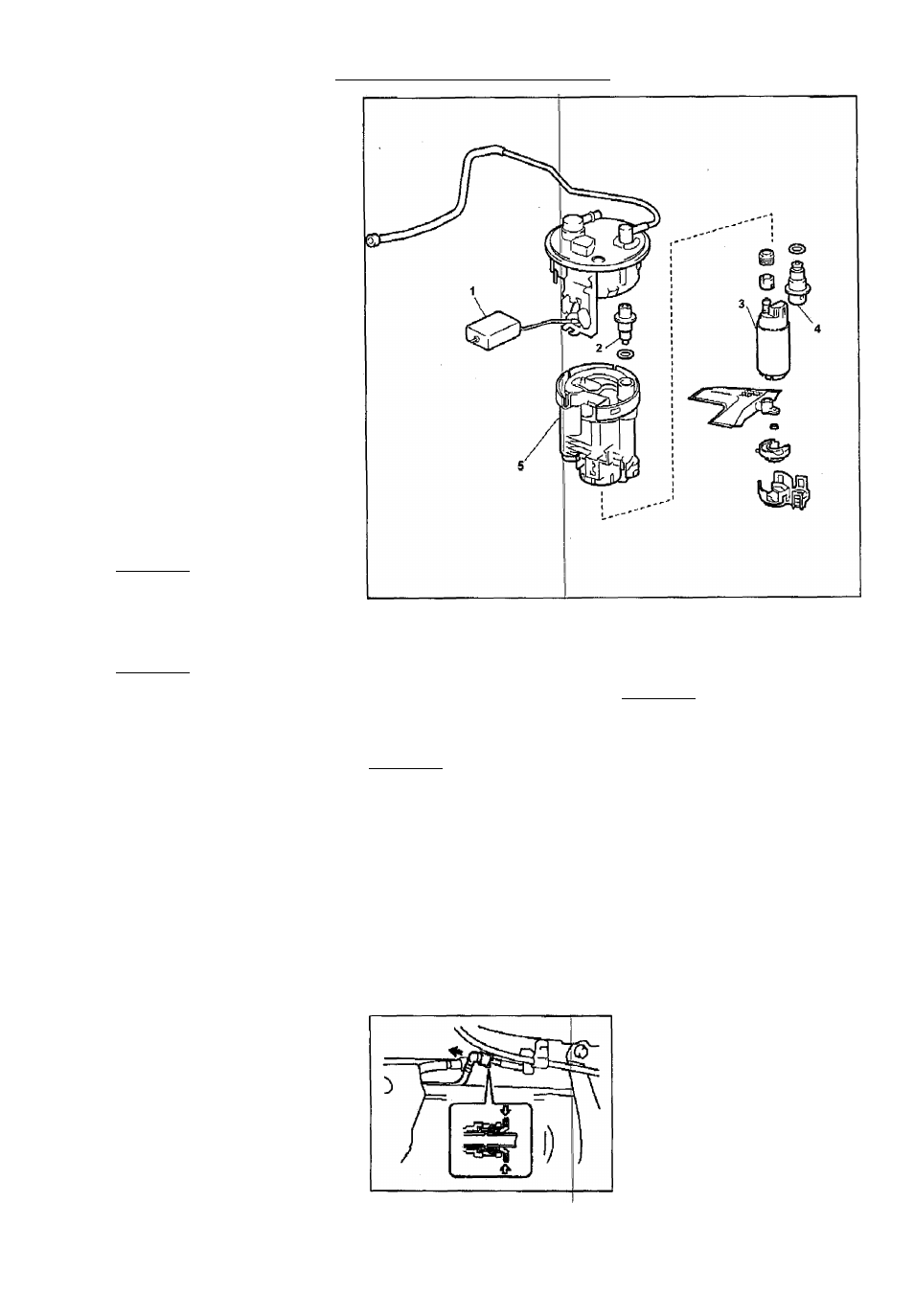

Топливный насос. 1 - датчик уровня топлива, 2 - клапан отсечки, 3 - топ­
ливный насос, 4 - регулятор Давления топлива, 5 - топливный фильтр.
14. Отсоедините шланг топливозалив­
ной трубки. II
15. Отсоедините усилитель от крон­
штейна топливного бака (4\/УО).
16. Отсоедините трубку №2 системы
улавливания паров топлива (2\Л(0).
Отсоедините топливную ¡трубку,
сжав фиксатор и потянув за него.
Примечание:
- Убедитесь в отсутствии загряз­
нений на фиксаторе и при необхо­
димости очистите его.
||
- В быстроразъемном соединении
используются кольцевые упЬотнв-
ния. Не допускайте их повреждения
или попадания загрязнений. ||
- Не используйте инструмент при
снятии и установке,
- Не перегибайте и не перекручи­
вайте топливную трубку. |
-
После отсоединения закройте
узел пластиковым пакетом.
- Если разъем "прикипел" к трубке,
пережмите
трубку пальцами и,
осторожно вращая, освободите, а
затем отсоедините ее.
17. Отсоедините основную тог
трубку.
а) Нажмите на выступ держателя,
освободив крепление, и вытяните
трубку.
Примечание:
- Убедитесь в отсутствии загряз­
нений на фиксаторе и при необхо­
димости очистите его.
-
В быстроразъемном соединении
используются кольцевые уплотне­
ния. Не допускайте их повреждения
или попадания загрязнений.
- Не используйте инструмент при
снятии и установке.
- Не перегибайте и не перекручи­
вайте топливную трубку.
- После отсоединения закройте
узел пластиковым пакетом.
- Если разъем "прикипел" к трубке,
пережмите
трубку пальцами и,
осторожно врасцая, освободите, а
затем отсоедините ее.
18. Снимите топливный бак.
а) Отсоедините зажим троса стоя­
ночного тормоза.
б) Поддомкратьте топливный бак,
снимите опоры и бак.
19. Отсоедините основную трубку топ­
ливного бака.
20. Отсоедините трубку №2 системы
улавливания паров топлива {2WD),
21. Снимите амортизирующие про­
ставки топливного бака.
22. Снимите защитный кожух №1 топ­
ливного бака.
При помощи дрели высверлите за­
клепки и снимите кожух.
Установка
1. Установите защитный кожух №1 то­
пливного бака.
|ивную Установите защитный кожух и за­
фиксируйте его заклепками.
