Электрооборудование кузова 303
Система MultiVision
Самодиагностика
1. Включение режима диагностики.
а) Производите проверку не ранее
30 секунд после включения зажига­
ния.
б) Одновременно нажав и удержи­
вая клавиши "1" и "6"-"8", три раза
нажмите клавишу "DISC".
в) Для выхода из режима диагности­
ки, в течение 2 секунд нажимайте
клавишу "DISC".
2. Режим проверки системы.
а) Включите режим диагностики.
б) В появившемся окне проверки та
из систем, которая требует считы­
вания кода, будет отмечена позици­
ей "CHECK".
в) Для считывания кодов нажмите
позицию "DETAILS".
г) На появившемся экране будут
указаны: *1 - логический адрес тес­
тируемой системы. *2 - диагности­
ческий код, *3 - физический адрес
компонента, для которого записан
код, *4 - код подтверждения связи,
*5 - количество случаев регистрации
кода.
Wi^i
AVN-Wi
I W W
Ж1 Ж2 ЖЗ Ж4 Жб
шш к«

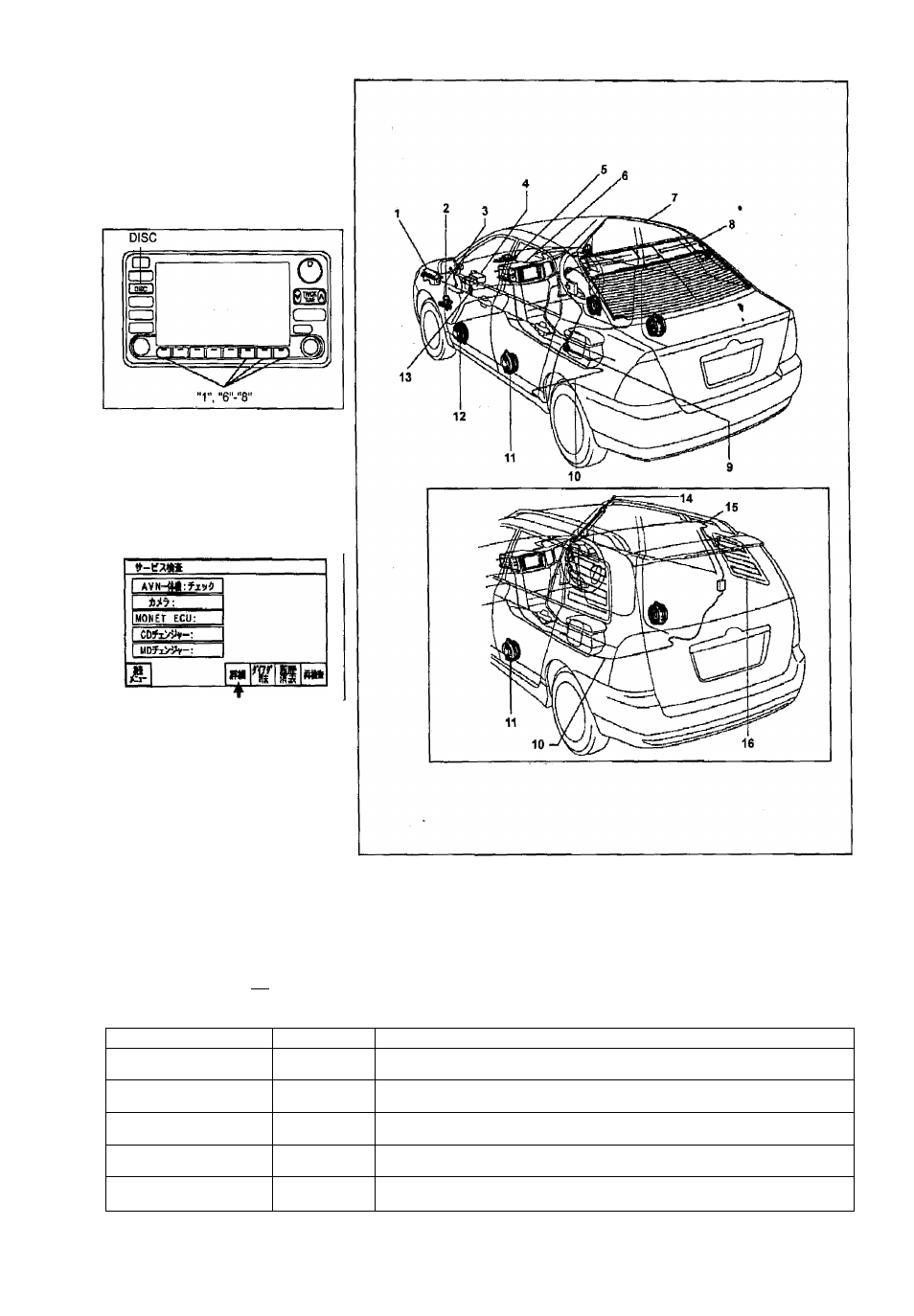

Расположение компонентов системы MultiVision.
1 - монтажный блок в моторном отсеке (предохранитель DOME), 2 - вы­
ключатель запрещения запуска (АКПП), 3 - динамик высоких частот,
4 - монтажный блок под приборной панелью (предохранители TAiU, CiG),
5 - антенна системы навигации, 6 - радиоресивер (блок Muitivision),
7 - усилитель антенны, 8 ■ антенна (на заднем стекле), 9 - датчик включе­
ния стояночного тормоза, 10 - ТВ-антенна, 11 - задний динамик, 12 - пе­
редний динамик, 13 - выключатель фонарей заднего хода (МКПП), 14 - ан­
тенна (на передней стойке), 15 - провод антенны, 16 - антенна (на заднем
боковом стекле).
Коды неисправности системы MuttiVision (140 - Радиоресивер [AVN]).
Адрес Код Система
01
(коммуникация)
D5 Неисправность зарегистрированного компонента
01 е
(коммуникация)
D8 Нет ответа на запрос подтверждения связи
01
(коммуникация)
D9 Ошибка предыдущего режима
01 ::
(коммуникация)
DA Нет ответа на индикацию ОМ/ОРР
01 '
(коммуникация)
DB Неверный режим
