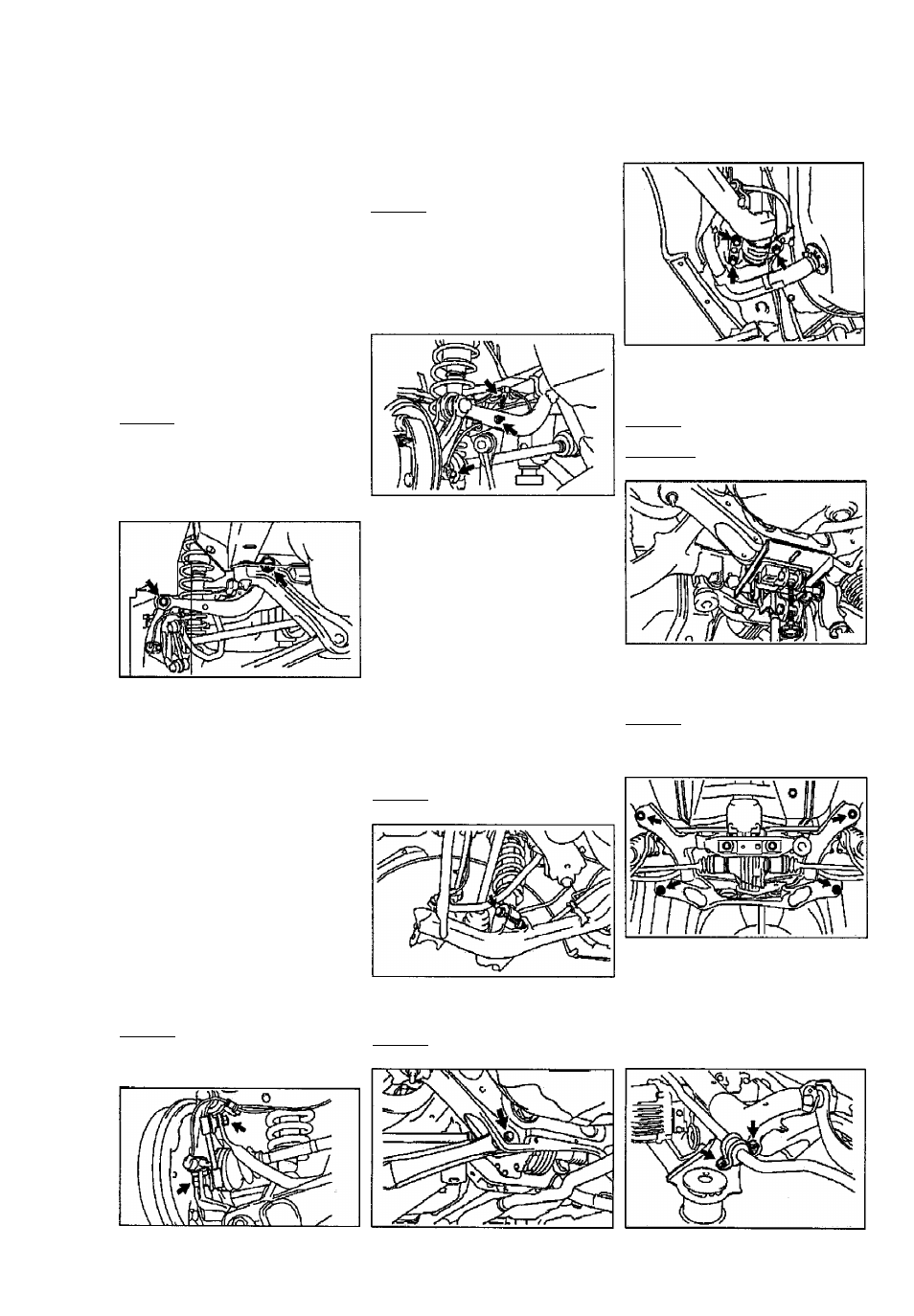

Задняя подвеска (модели 4УУ0) 187
10. Установите тормозной барабан.
11. Отрегулируйте зазор меду тормоз­
ными колодками и барабаном (см.
главу "Тормозная система").
12. Затяните контргайки левой и пра­
вой ступиц задней оси.
13. Подсоедините левую и правую
стойки стабилизатора поперечной ус­
тойчивости к кулаку (см. соответст­
вующий раздел).
14. Установите карданный вал в сборе
с опорным подшипником (см. главу
"Карданный вал").
15. Установите трубу системы выпуска.
16. Стабилизируйте подвеску.
17. Окончательно затяните гайку кре­
пления верхнего регулировочного ры­
чага к кулаку.
а) Окончательно затяните гайку кре­
пления верхнего регулировочного
рычага к кулаку.
Момент затяжки.......................... 74 Н^м
Внимание:
зафиксируйте гайку и,
вращая болт, затяните её.
б) Убедитесь, что метки на эксцен­
трике регулировки развала и рычаге
совмещены и затяните гайку креп­
ления рычага к кузову.
Момент затяжки ..................... 74 Н м
5. Отверните контргайки ступиц задней
оси (см. соответствующий раздел).
6. Снимите тормозные барабаны (см.
главу "Тормозная система").
7. Отверните гайки и болты и отсо­
едините датчики частоты вращения
левого и правого колес и их провода.
Внимание:
- Убедитесь в отсутствии посто­
ронних частиц в датчике частоты
вращения.
- При отсоединении датчика час­
тоты вращения от кулака, верхне­
го рычага и подрамника будьте
осторожны, не повредите датчик и
его провод.
18. Окончательно затяните болты и гайки
фепления нижних рычагов задней под­
вески (см. соответствующий раздел).
19. Прокачайте тормозную систему.
20. Отрегулируйте ход рЫчага вклю­
чения стояночного тормоза.
21. Проверьте и при необходимости
отрегулируйте углы установки задних
колес.
22. Проверьте работу датчиков часто­
ты вращения колес.
Стабилизатор попереч­
ной устойчивости
задней подвески
1. Снимите заднее колесо.
2. Снимите трубу системы выпуска.
3. Снимите карданный вал в сборе с
опорным подшипником.
4. Отверните гайки и снимите левую и
правую стойку стабилизатора попе­
речной устойчивости задней подвески.
Внимание: если ось шарового шарни­
ра проворачивается вместе с гайкой,
придерживайте ее с помощью тор­
цевого ключа.
в) Отверните три болта крепления
передней опоры левого нижнего ры­
чага задней подвески. Снимите
нижний рычаг.
15. Снимите подрамник задней под­
вески.
а) Установите домкрат под попереч­
ную балку.
Внимание: опора домкрата не должна
касаться вязкостной муфты.
Примечание: подрамник снимается в
сборе с редуктором.
8. Снимите тормозные колодки левого
и правого колес (см. главу "Тормозная
система").
9. Отсоедините тросы стояночного тор­
моза (см. главу 'Тормозная система").
10. Отсоедините тормозные трубки
(см. главу "Тормозная система").
11. Отсоедините нижние рычаги зад­
ней подвески от кулаков (см. соответ­
ствующий раздел).
12. Отсоедините верхние регулиро­
вочные рычаги от кулаков.
13. Снимите левую и правую ступицы
задней оси в сооре (см. соответст­
вующий раздел).
14. Снимите нижние рычаги задней
подвески.
а) Отверните гайку с нижней сторо­
ны стойки задней подвески и сними­
те болт.
Внимание: зафиксируйте гайку и,
вращая болт, снимите её.
б) Отверните два болта и две гайки
и, медленно опуская домкрат, сни­
мите подрамник задней подвески в
сборе с редуктором.
Внимание: при снятии подрамника
задней подвески будьте осторожны,
не повредите датчик частоты вра­
щения и его провод.
б) Отверните гайку и снимите зад­
ний болт крепления левого нижнего
рычага к подрамнику.
Внимание: зафиксируйте гайку и,
вращая болт, снимите её.
16. Снимите стабилизатор поперечной
устойчивости задней подвески.
а) Отверните четыре болта. Сними­
те левый и правый кронштейны ста­
билизатора с подрамника.
б) Снимите левую и правую втулки
со стабилизатора. Снимите стаби­
лизатор.
