68 Двигатель 2ZZ-GE (1,8)
Примечание:
- Будьте внимательны, не уроните
шайбы.
- Неправильный порядок отворачи­
вания болтов может привести к
деформации головки блока цилинд­
ров или к появлению трещин.
б) Снимите 10 шайб.
в) Просуньте между головкой блока
цилиндров и блоком цилиндров от­
вертку и, используя ее как рычаг,
снимите головку блока цилиндров.
Примечание: будьте осторожны, не
повредите контактные поверхности
головки блока и блока цилиндров.
24 Нм
Разборка, проверка, очистка
и ремонт головки блока
цилиндров
процедуры разборки, проверки, очи­
стки, ремонта и сборки деталей го­
ловки блока цилин/фов описаны в
главе "Двигатель - общие процедуры
ремонта".
Установка
Примечание:
- Тщательно очистите все части
перед установкой.
-Перед
установкой смажьте все
трущиеся поверхности деталей
новым моторным маслом.
- Замените все прокладки и сальни­
ки на новые.
1. Установите головку блока цилиндров
на блок цилиндров.
а) Уложите новую прокладку головки
блока цилиндров меткой вверх.
б) Нанесите герметик на прокладку
головки блока цилиндров в места,
показанные на рисунке. Опустите на
прокладку головку блока цилиндров.
Примечание: детали должны быть
собраны в течение времени, указан­
ного в инструкции по применению
герметика.

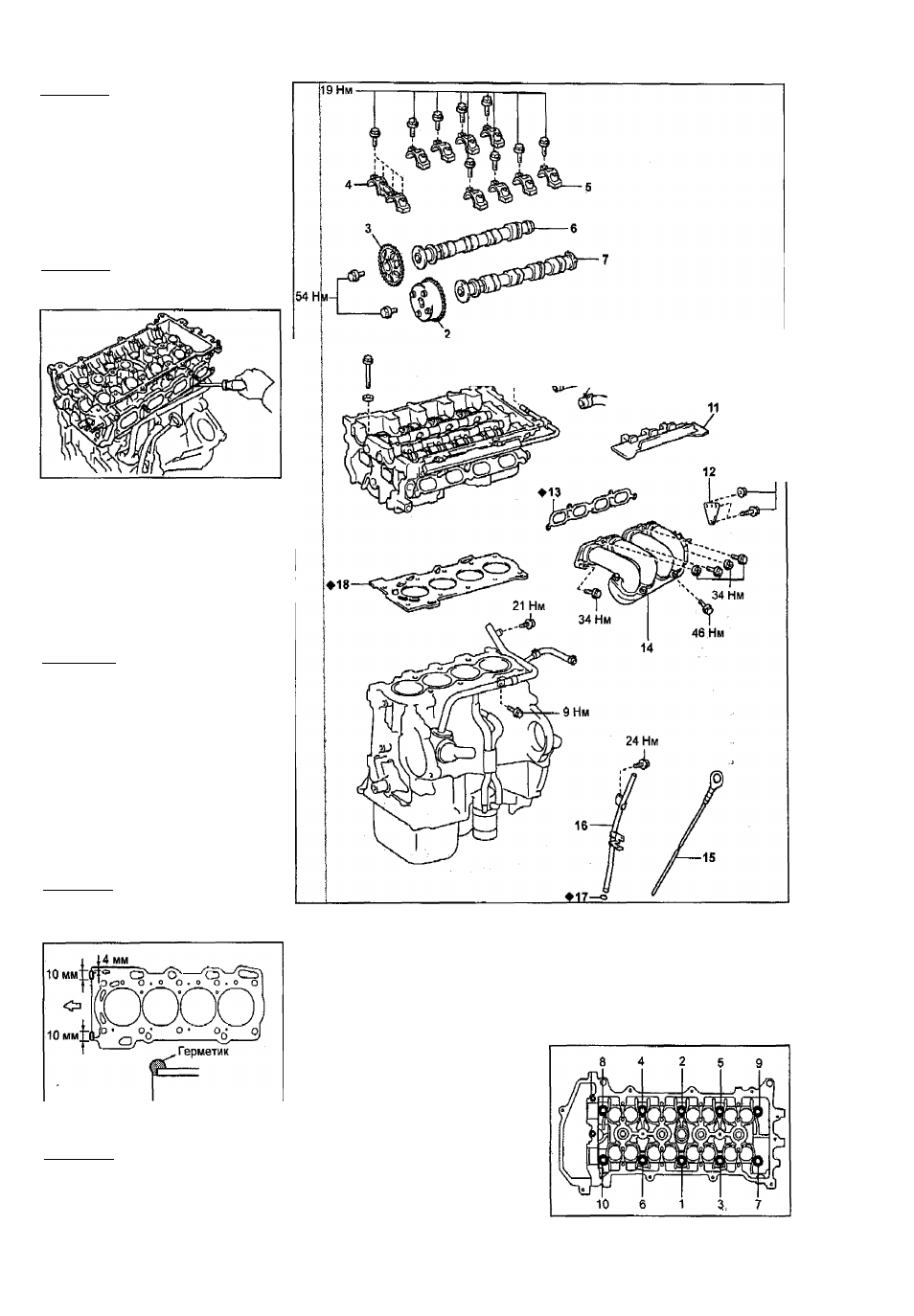

Снятие и установка головки блока цилиндров. 1 - держатель топливной
труб <и, 2 - звездочка системы УУТ, 3 - звездочка распределительного вала,
4 - к| >ышка №1 подшипников распределительных валов, 5 - крышка под­
шипника распределительного вала, 6 - распределительный вал выпуск­
ных клапанов, 7 - распределительный вал впускных клапанов. 8 - топ-
лив^^ая трубка, 9 - впускной шланг отопителя, 10 - впускной шланг радиа­
тора 11 - теплозащитный экран №2 впускного коллектора, 12 - стойка,
13, 1В - прокладка, 14 - впускной коллектор, 15 - масляный щуп, 16 - на­
правляющая масляного щупа, 17 - кольцевое уплотнение.
2. Заверните болты крепления головки
блока цилиндров.
Примечание:
- Болты крепления головки блока
затягиваются е два этапа (б) и (г).
- Если один из болтов поврежден,
замените его.
а) ,
бол
рез
б)
ше
мер1
го,
в
тел
Перед установкой нанесите не-
ьшой слой моторного масла на
ьбу болтов и под головки болтов.
Используя 1 о миллиметровый
д-игранник, установите и равно-
но затяните 10 болтов крепления
вки блока цилиндров с шайбами
)^есколько приемов в последова-
ьности, показанной на рисунке.
Момент затяжки......... ................ 35 Н’М
Еа1и один из болтов не затягивается
указанным моментом, замените его.
