177

Задняя подвеска (модели 2У^О)

Стойка задней подвески

Снятие

1. Снимите заднее колесо.

2. Руководствуясь рекомендациями

главы "Кузов", снимите следующие

детали:

(Хэтчбек)

- отделку порога задней боковой

двери,

■ уплотнитель задней боковой двери,
- уплотнитель задней двери,
- подушку заднего сиденья,

- спинку заднего сиденья,
- боковину спинки заднего сиденья,
- крышку №1 центрального вещево­

го ящика багажного отделения,

- крышку №2 центрального вещево­

го ящика багажного отделения,

-

дополнительную крышку цен­

трального вещевого ящика багажно­
го отделения,
- центральный вещевой ящик ба­

гажного отделения,

- правый вещевой ящик багажного
отделения,
- левый вещевой ящик багажного

отделения,
- отделку порога задней двери,
- боковую отделку багажного отде­
ления.

(Универсал)

- отделку порога задней двери,
- отделку порога задней боковой

двери,

- уплотнитель задней боковой двери,
- боковину спинки заднего сиденья,

- крышку №1 центрального вещево­

го ящика багажного отделения,
- крышку №2 центрального вещево­
го ящика багажного отделения,
-

дополнительную крыш1^ цен­

трального вещевого ящика багажно­

го отделения,

- центральный вещевой ящик ба­
гажного отделения,
- правый вещевой ящик багажного
отделения,
- левый вещевой ящик багажного
отделения,
-

отделку направляющей ремня

безопасности заднего левого сиде­
нья,
- левую боковую отделку багажного
отделения.

(Седан)

- напольный коврик багажника,

- отделку порога задней двери,
- боковую отделку багажника.

3. Снимите стойку задней подвески.

а)

Поддомкратьте балку задней

подвески.

Примечание:

используйте

деревян­

ный брусок в качестве проставки
между балкой и домкратом.

б) Отверните гайки крепления стой­
ки задней подвески к кузову.

в) Отверните болт крепления стойки

задней подвески к кузову.

г) Отверните гайку с нижней сторо­

ны стойки задней подвески и сними­

те шайбу.

д)

Медленно опуская домкрат сни­

мите стойку задней подвески.

Внимание: не опускайте домкрат бо­

лее чем необходимо для снятия

стойки, чтобы не повредить стойку
с противоположной стороны.

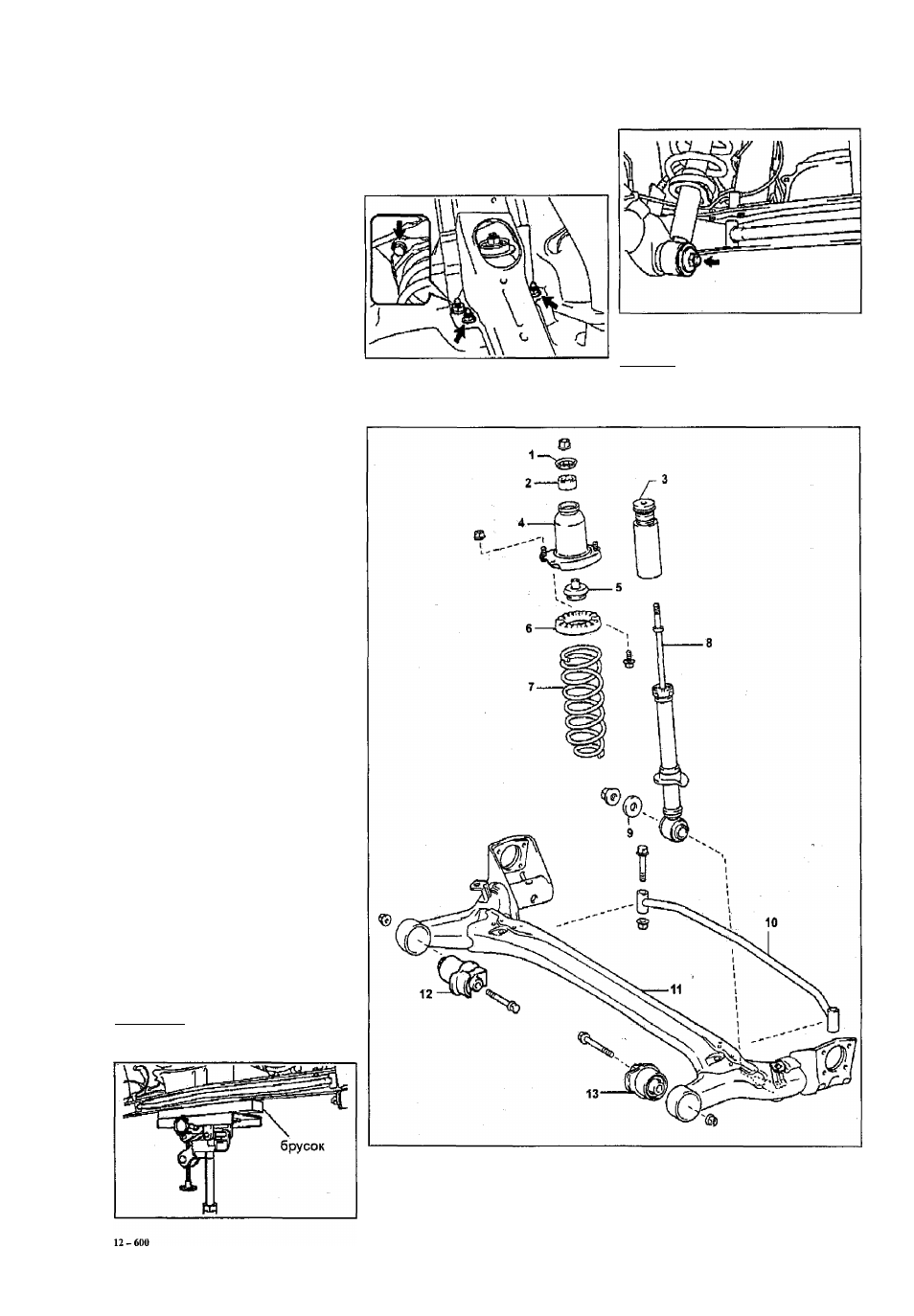

Задняя подвеска (модели 2\№0). 1 - шайба, 2 - опора стойки, 3 - ограничи­

тель хода сжатия пружины, 4 - кронштейн крепления стойки к кузову,

5 - опора стойки, 6 - верхний виброизолятор, 7 - пружина, 8 - стойка зад­
ней подвески, 9 - шайба, 10 - стабилизатор поперечной устойчивости,

11 - балка задней подвески, 1 2 , 1 3 - сайлент-блок.
