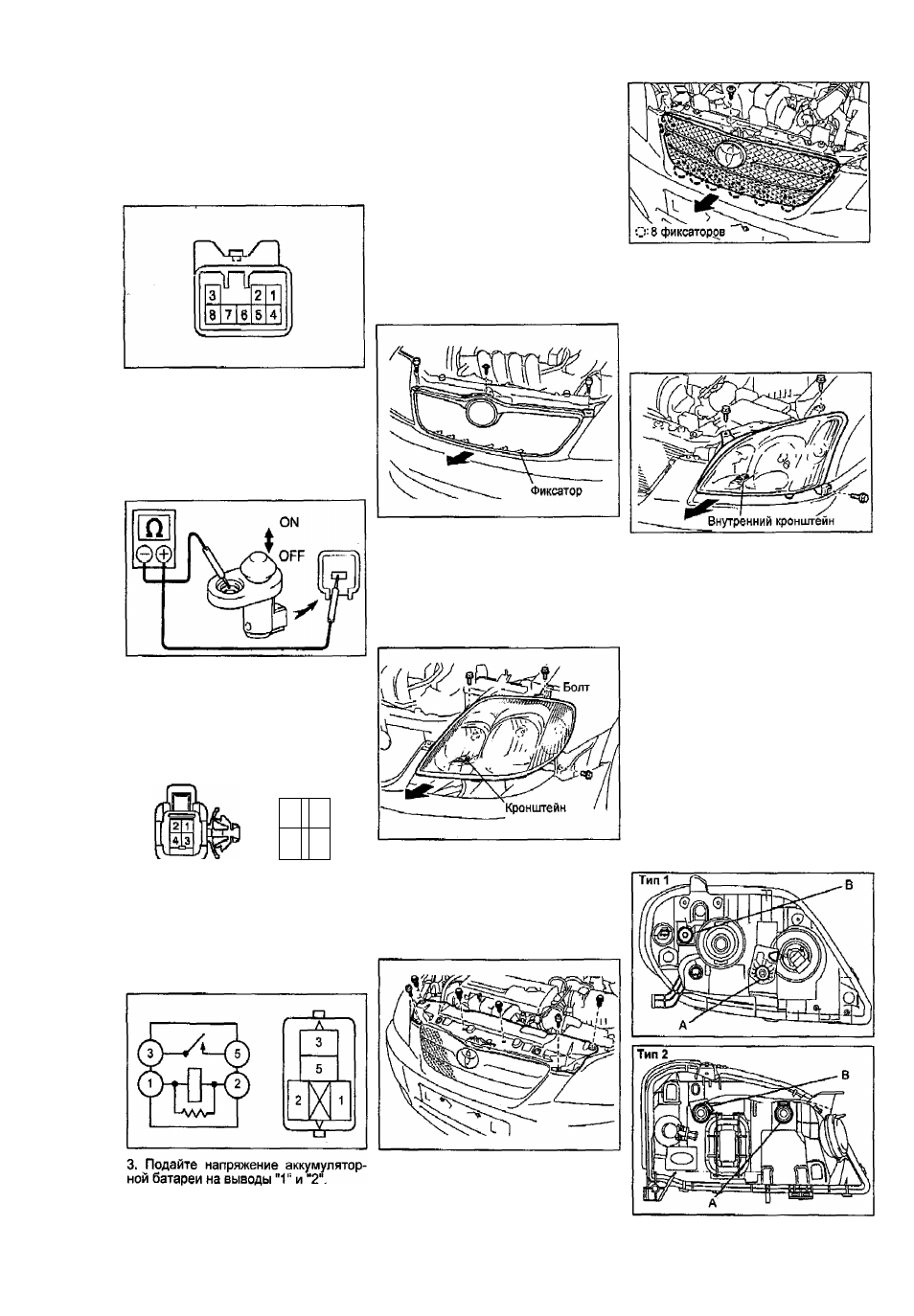

Электрооборудование кузова
285
2. Проверьте наличие проводимости
между выводами разъема лампы ме-
стрной подсветки Проверьте наличие
проводимости между выводами "1" и
"3" разъема для моделей с люком и
между двумя выводами разъема для
моделей без люка при положении вы
ключателя "ОМ".
Проверка концевых
выключателей
1. Боковые двери. Проверьте, что при
нажатии на шток выключателя (дверь
закрыта) отсутствует проводимость
между выводом разъема и кронштей
ном.
Разъем А
Разъем В
f
1
2^
li.
X
У
4
У
Проверка реле
противотуманных фар
проводится аналогично проверке ре
ле фар.
Проверка реле габаритов
Проводится аналогично проверке ре
ле фар.
Снятие и установка фар
Тип 1
1. Снимите решетку радиатора.
а) Отверните винты и два болта.
б)
Потяните решетку радиатора
вперед и освободите шесть фикса
торов.
2. Задняя дверь. Проверьте, что при
нажатии на шток выключателя отс^-
ствует проводимость между выводами
"Г и "2" разъема "А".
Проверка реле фар
1. Убедитесь в наличии проводимости
между выводами "Г и "2".
2, Убедитесь в отсутствии проводимо
сти между выводами "3" и "5".
3. Снимите блок фары.
а) Снимите кожух защиты двигате
ля, переднюю часть подкрылка и
бампер.
б) Отверните болт и два винта.
в) Отсоедините разъемы.
г) Потяните фару вперед и снимите
ее с внутреннего кронштейна.
2. Снимите блок фары.
а) Снимите кожух защиты двигате
ля, переднюю часть подкрылка и
бампер-
б) Отверните три болта.
в) Отсоедините разъемы.
г) Потяните фару вперед и снимите
ее с внутреннего кронштейна.
д) Снимите защитные кожухи и из
влеките лампы.
Тип 2
1. Снимите крышку радиатора.
а) Снимите два ограничителя капота
и четыре пистона.
б) Снимите крышку радиатора.
4. Установку производите в порядке,
обратном снятию. Перед установкой
старой фары проверьте состояние
кронштейнов, замените поврежденные
или деформированные.
Регулировка положения фар
1. предварительные операции.
а) Отрегулируйте давление в шинах.
б) Посадите одного человека на ме
сто водителя.
в) Аккумуляторная батарея при ре
гулировке доляона быть заряжена.
г) Топливный бак полностью за
правлен.
д) Перед проверкой несколько раз
качните автомобиль для выравни
вания подвески.
2. Отрегулируйте положение фар, ис
пользуя регулировочные винты (А-
регулировка в вертикальном направ
лении, В - регулировка в горизонталь
ном направлении).
4. Убедитесь в наличии проводимости
между выводами "3" и "5".
2. Снимите решетку радиатора.
а) Снимите пистон.
б)
Потяните решетку радиатора
вперед и освободите 8 фиксаторов.
