Трос привода заслонки направле
ния потока воздуха.
Трос привода заслонки смешива
ния потоков воздуха.
в) Отсоедините разъем и снимите
панель управления кондиционером
и отопителем.
Блок кондиционера
и отопителя
Снятие
1. Удалите хладагент из системы.
Примечание: после установки вакуу-
мируйте систему и заправьте сис
тему
хладагентом.
Проверьте
гер
метичность системы.
Количество хладагента 490 ±30 г
2. Снимите трубки подвода и отвода
хладагента от испарителя.
а) Установите специнструмент на
фиксатор трубки в направлении, по
казанном на рисунке.
1-10НМ

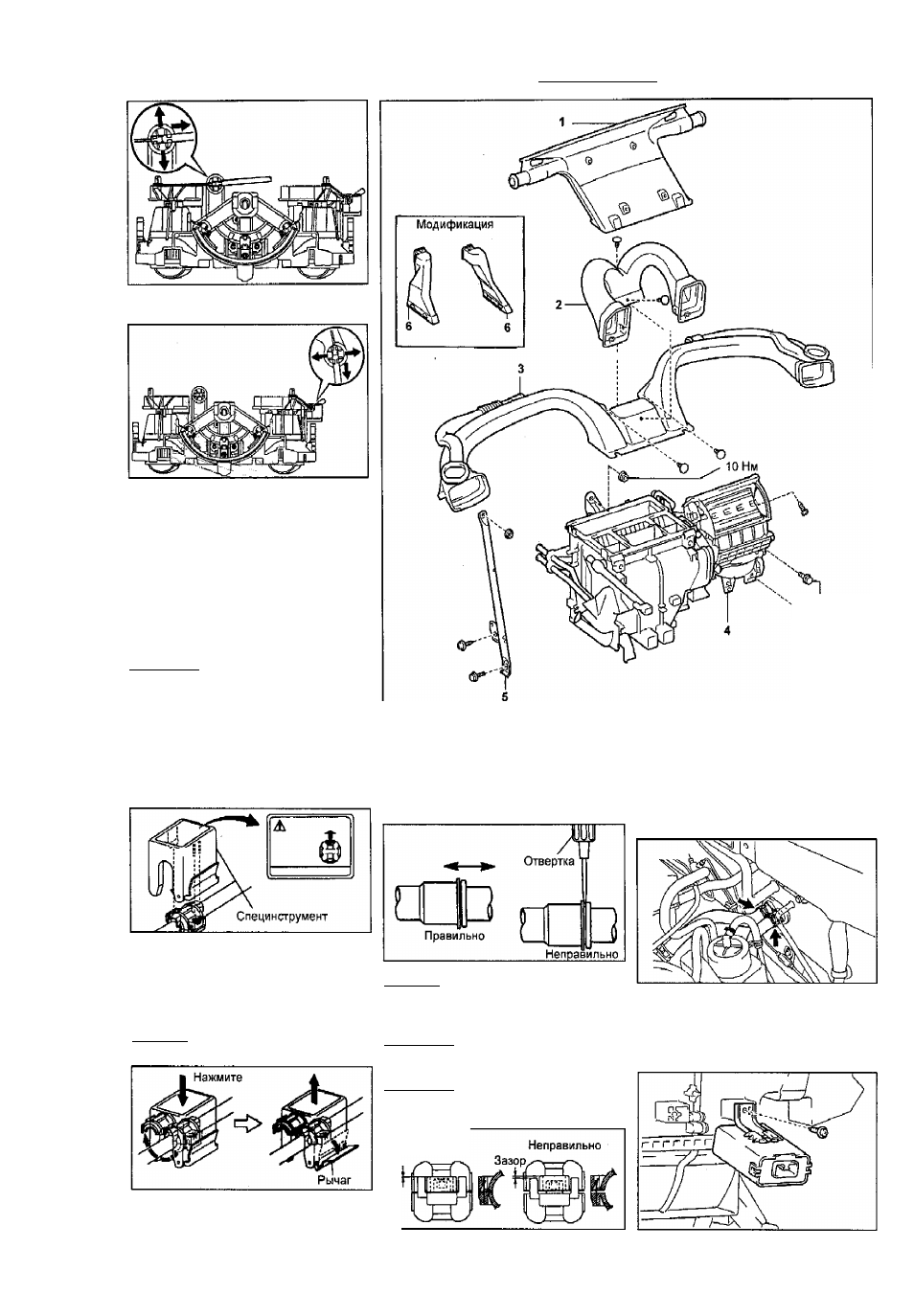

Снятие и установка блока кондиционера и отопителя. 1 - дефлектор обду
ва лобового стекла, 2 - воздуховод №2, 3 - воздуховод № 1 , 4 - блок кон
диционера и отопителя, 5 • стойка усилителя панели приборов, 6 • возду
ховод №3.
е) Отсоедините трубки подвода и 3. При помощи пассатижей сдвиньте
отвода хладагента от испарителя, заяолмы шлангов и отсоедините шланги
как показано на рисунке.
в) Слегка надавите на специнстру
мент в месте, показанном на рисун
ке, и расфиксируйте замок фиксато
ра трубки.
г) Переведите рычаг, как показано
на рисунке, и снимите фиксатор.
Внимание: будьте аккуратны, не по
вредите трубки.
подвода и отвода охлаждающей жид
кости от трубок радиатора отопителя.
Внимание: во избежание попадания
загрязнений
в
систему
немедленно
устанавливайте
заглушки
на
от
крытые концы трубок.
Примечание: при установке смажьте
новые кольцевые уплотнения ком
прессорным маслом.
Примечание:
установите
правильно
фиксатор трубки, как показано на
рисунке.
Правильно
4. Снимите нижнюю часть панели
приборов (см. главу "Кузов”).
5. Отсоедините разъем, отверните
винт и снимите усилитель кондицио
нера,
д) Отсоедините фиксатор от спе-
ци негру мента.
