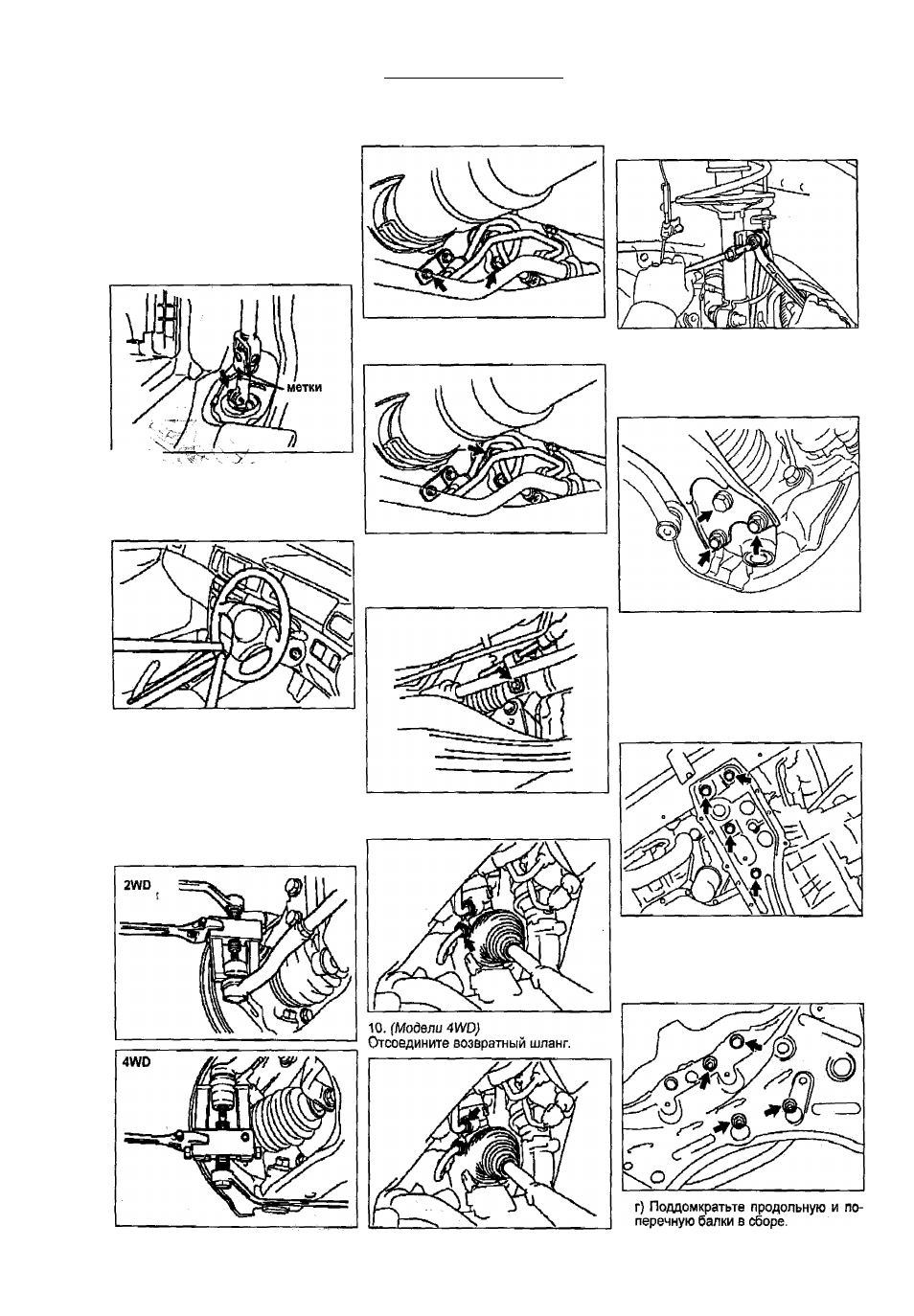

Рулевое управление

197

Рулевой механизм

(модели с ГУР)

Снятие

1. Установите передние колеса в по­

ложение движения по прямой.
2. Снимите крышки отверстия под ру­
левую колонку.
3. Снимите нижний универсальный

шарнир.

а) Нанесите установочные метки на
промежуточный вал и нижний уни­

версальный шарнир.

7. (Модели

Отсоедините нагнетательный трубо­
провод.

11. Отсоедините стойки стабилизато­

ра поперечной устойчивости,

а) Отверните гайку, как показано на
рисунке.

8. (Модели 2\А/0)
Отсоедините возвратный шланг

б) С^дерни7в..йр5ГКй снимите ниж­

ний ун^верСа1]^ь|^ шарнир.
в) Заф’иЪйрутефуяевое колесо от
проворота при помощи ремней
безопасности.

4. Снимите передние колеса.
5. Снимите нижние кожухи защиты
двигателя.
6. Отсоедините рычаги поворотных

кулаков от наконечников рулевых тяг.

а) Снимите шплинты и отверните
гайки.
б) При помощи съемника отсоеди­
ните наконечники рулевых тяг от по­

воротных кулаков.

6) Отсоедините
трубопровод.

б) Отсоедините стойки стабилизато­
ра поперечной устойчивости.

12. Отверните болт и две гайки и от­

соедините нижние рычаги от поворот­
ных кулаков.

9. (Модели 4]А/0)
Отсоедините нагнетательный трубо­

провод.

а) Отсоедините кронштейн.

13. Снимите капот.
14. Вывесите двигатель.

15. (Модели 2WD)

Снимите продольную и поперечную
балки в сборе.

а) Отверните два болта и отсоеди­

ните переднюю опору силового аг­

регата.

нагнетательный

б) Отверните два болта и отсоеди­
ните продольную балку.

в) Отверните три гайки и отсоедини­

те заднюю опору силового агрегата
от поперечной балки.
